宇叶楼层呼叫系统使用说明书

接收主机可根据需要与发射分机组成完整的呼叫系统，

一、按键说明

1． 主机右侧上方为开关，朝下为开机、朝上为关机。

2． 主机右侧下方为清零复位键，按下时清楚屏幕所有显示。

3． 主机左侧上方为天线接口，中间位220V电源插头，下方为喇叭口。

二、操作说明

1.上班时首先开机，下班时关机。

2当按下楼层发射按钮时，接收主机对应楼层LED指示灯亮，并带有声音提示。

3电梯开到相应楼层接人后，按下清零按钮复位。

三、安装说明

1首先将主机安装到驾驶室里驾驶员正前方，将插头插入220V插座或直接接入220V电源。

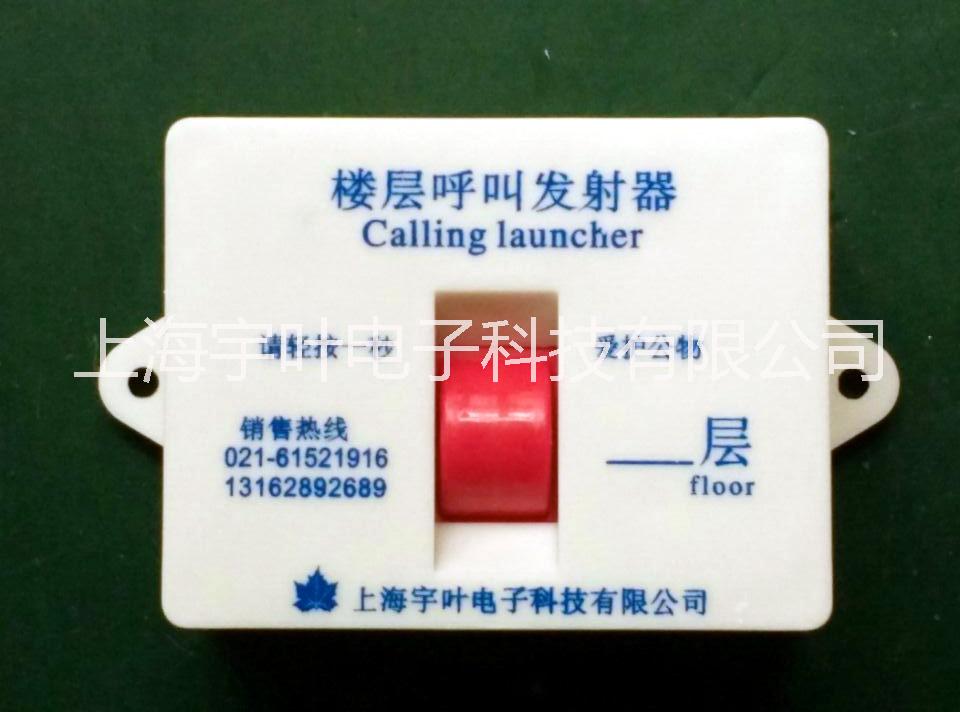

2将发射按钮固定在每层电梯口（每个按钮上有相应楼层号）

四、技术参数

接收主机

工作电压：220V           静态工作电流：＜30mA

接收灵敏度：＜5mV       动态工作电流：＜150mA

扬声器输出功率1W       工作环境温度：-40～80℃

发射分机

工作电压：DC9V（AG9V电池）发射电流：＜20mA

发射功率：＜25mW           发射频率：315MHZ

发射距离：约200m～500m(开阔地直线距离)

本系统是现代最新的无线电技术和现代微电脑技术的完美结合：

1、    采用315 MHz高频无线通讯方式，性能稳定。

2、    采用最新的编码解码技术和进口芯片，每个呼叫器都有唯一的编码，呼叫器之间不会产生任何干扰，绝对不会有有误动作。

3、    接收显示主机电源采用220V-12V高效稳定稳压电源，更节能、效率更高、工作更可靠。无线呼叫器采用干电池更环保也更加方便。

4、    无线发射器和接收显示端采用独特的对码通信技术，保证发射和接收准确无误。

5、    对于已经完成的号码可以手动删除。

6、    呼叫器使用9V的干电池，使用更加方便。

7、    接收主机49个LED灯显示呼叫楼层，并发出声音提示。8、   全部采用无线发射和接收，民用频率、对其他电器无干扰、无须配线，方便快捷。

上海宇叶电子专业研发 生产 销售：施工电梯 楼层呼叫器，超载保护器，起重专用电缆，施工电梯自动平层系统，塔吊  风速仪  黑匣子 防碰撞远程监管系统，太阳能警示灯等一系列  塔吊 升降机的常用配件.

全国范围内诚招各地代理商成本价格巨惠各地经销商

批发塔吊 电梯配件：行程限位器、极限开关、太阳能警示灯、呼叫器、超载保护器，风速仪，专用电缆，止退器、尼龙轮、操纵台、主控电箱，线圈、蜗轮蜗杆、变压器、滚轮、靠背轮、齿轮、梅花垫、旋钮、按钮、急停、行程开关，刹车片、衔铁、固定板、门轮、配重轮、减速机、防坠器，连轴器，电铃、等等。

  施工电梯 限载报警器 超载保护器 电梯超载保护监测装置： 适用范围及功能概述： 该产品广泛适用于0-99t各种施工升降机、龙门吊、电动 葫芦、卷扬机，塞入式传感器测量的起重机械。升降机载 荷量达到相应限制重量时，限制器声光报警；控制仪可以 输出两组继电器输出触点信号，分别实现静态超载报警 动态极限报警。当重量达到限制重量时，输出继电器触点 信号，切断电路，使升降机不能启动运行。 安装方式： 升降机轴销式安装（轴销式传感器安装在导轨托架与 吊笼吊耳连接轴处）；曳引绳安装检测起重机钢丝绳张 力或绳头板安装。

主要特点：

 1.限制器采用lcd液晶显示；分别用中英文显示额定载荷 值及实时载荷值，调试状态显示调试信息，并记录当时工 作状态，可记录5000次报警记录。

 2.可按要求进行触点输出，以实现控制升降机运行。

 3.克服升降机启动时的惯性误报警。

 4.传感器采用铬镍钼合金材料，一体化结构，过载能力 150％，精确线性输出，回差小。 5.具有故障自诊断功能，当系统故障或断电时输出超载信 号。

 6.传感器结构紧凑，安装方便。

 技术指标：

 电源：ac12～380（-15～＋10％）v

精度：1.0级

灵敏度：＜0.1％

控制回差：＜1％

工作温度：-30～60℃

传感器过载能力：150％

“宇叶呼叫”是宇叶电子技术有限公司旗下最重要的品牌，专注于研发生产施工电梯呼叫器和楼层呼叫器，曾为中建集团,万科集团等多家大型建筑施工单位提供施工电梯呼叫器,是业内知名的施工电梯无线呼叫设备生产商。宇叶呼叫坚持以“信誉第一，质量第一，服务第一”的宗旨，科技主导创新、追求卓越品质，努力为广大建筑行业客户提供优质的产品和高效的服务。凭借卓越的性能，优美的外观设计，精湛的工艺，良好的口碑，“宇叶呼叫”品牌已经成为行业的风向标。目前“宇叶呼叫”首创了行业内唯一的全防水防摔施工电梯专用无线呼叫器，引起了业界的广泛关注！凭借公司全体员工创新、专业、诚信与共赢的理念，成为了中国的建筑行业坚实的配套设备供应商。
品牌使命：成为世界一流的施工电梯无线呼叫设备生产商
品牌理念：创新务实，追求卓越品牌宗旨：信誉第一，质量第一，服务第一
品牌标语：宇叶呼叫，您的呼叫专家
宇叶呼叫将不停地提升研发水平，不断推出新产品满足市场的需求！因为专注，所以专业！宇叶呼叫期待与您合作，携手再创辉煌！

一、系统特点

 1   主机和无线按钮均采用工业化设计，防水，防尘，抗打击，非常适用于建筑工地复杂的环境。

 2    LED高亮显示，可同时显示多个楼层呼叫信息

 3   楼层语音提醒或响亮音乐提示

 4   采用315MHz高频无线通讯方式，无须布线、安装方便。

 5   采用最新的编码和解码技术，每个呼叫器都有唯

一的编码，呼叫器之间不会产生干扰，绝对不会有误。

 6   多个发射机发射信号，保证发射更可靠。

 7   空旷地有效距离1000米，升降机工作人员通过主机显示屏可以看到哪个楼层呼叫信息，前往哪个楼层去工作。


二、系统结构

该系统由安装在各个楼层的楼层呼叫器和安装在升降机吊笼内接收显示器构成。

楼层呼叫器安装在各个对应的楼面。采用9V块电池，无须电源的限制，无须布线。

楼层呼叫器与升降机吊笼内无信号线连接，其通讯采用无线方式。在升降机吊笼内设置一无线接收装置，，当某一层有楼层呼叫时，主机显示屏会显示哪个楼层的号码，司机前往哪个楼层去工作
