商品详细描述

       亲，好消息，好消息

特点：
 主芯片：CSR10xx系列芯片
输出功率：Class II
传输距离：视距20米 EEPROM
存储容量：512Kbit
总线接口：UART Rohs标准：符合

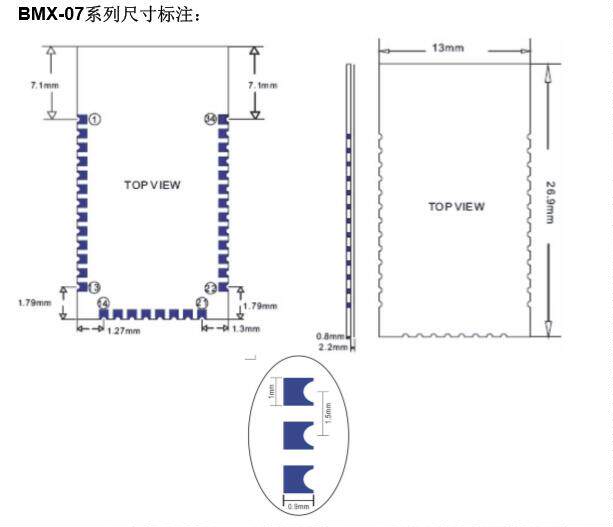

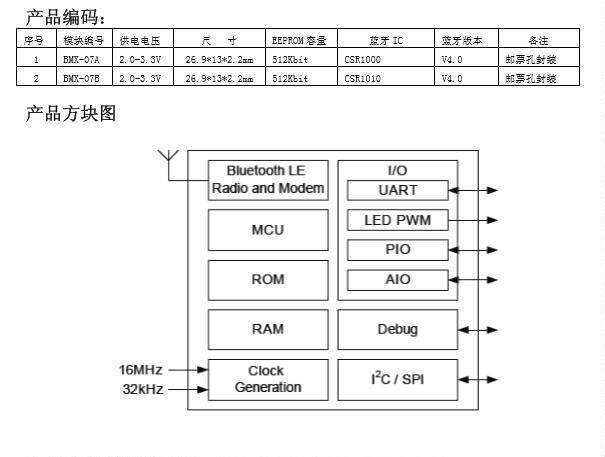

概述 ：BMX-07系列蓝牙模块采用CSR Bluetooth Smart（BLE）蓝牙芯片，配置512Kbit的软件存储 空间，支持AT指令，用户可根据需要更改BLE角色以及串口波特率、设备名称、配对密码等参 数，使用灵活。BMX-07系类蓝牙模块采用邮票孔方式，适用于批量贴片生产；引出IO多，适 合于不同要求的客户。

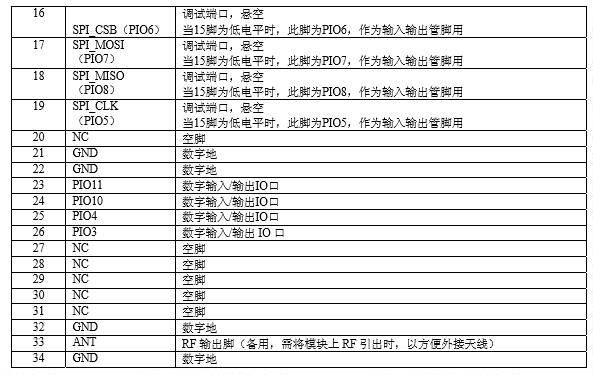

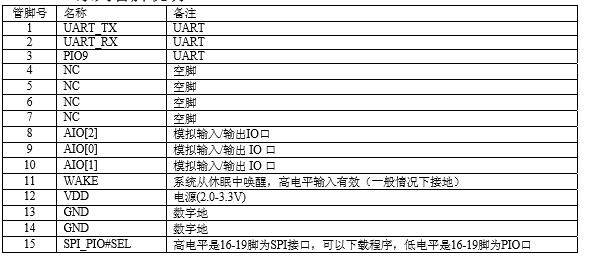

BMX-07A系列管脚说明：

备注：
PIO 口控制：（尚在开发中） PIO11----按键输入管脚 短按控制，或者输入约 100ms 的高电平单次脉冲，可以实现以下功能： A） 主机：  当 AT+IMME=1 时，清除配对信息    已连接状态时： 主动发起断开连接，延时 150ms 后重启，重新搜索连接从设备；     在断开连接时：重新搜索连接从设备。 当 AT+IMME=0 时，不清除配对信息，不重启。    A）已连接状态时： 主动发起断开连接，并一直处于待机状态。此状态下，可 以使用 AT 指令实现一对多的连接方式；   B）在未连接待机状态时：清楚配对信息，重新搜索并连接处于可配对状态的 从设备。  C）在搜索状态时：结束搜索状态并处于待机状态。 B） 从机： 在已连接状态时：主动发起断开连接并处于待机状态； 在未连接待机状态时：重新进入可配对状态，等待主设备搜索并连接； 在可配对状态时：结束可配对状态并处于待机状态。
 2 、PIO10----LED 输出控制管脚：显示工作状态： 搜索状态快闪——重复 100ms 脉冲；待机状态慢闪——重复 2s 脉冲；连接状态长亮——高电平。  3 、PIO4_LED_CONNECT----连接指示：连接状态：高电平，非连接状态：低电平

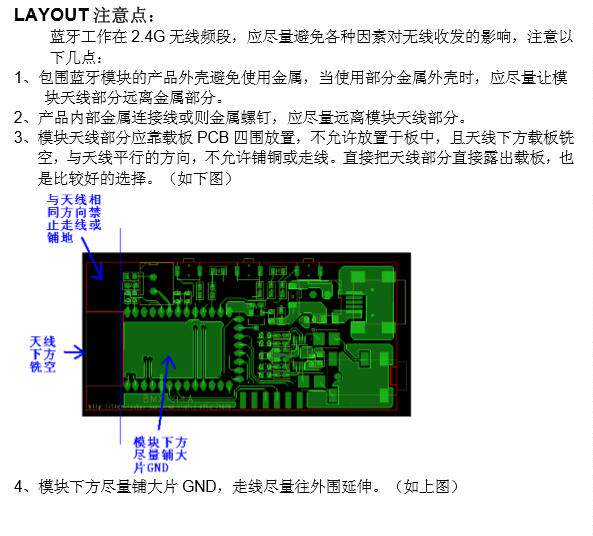

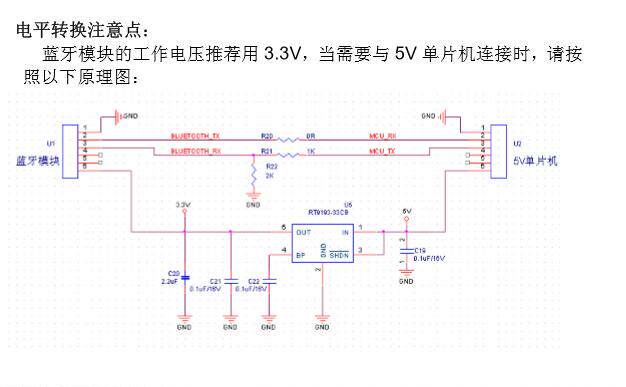

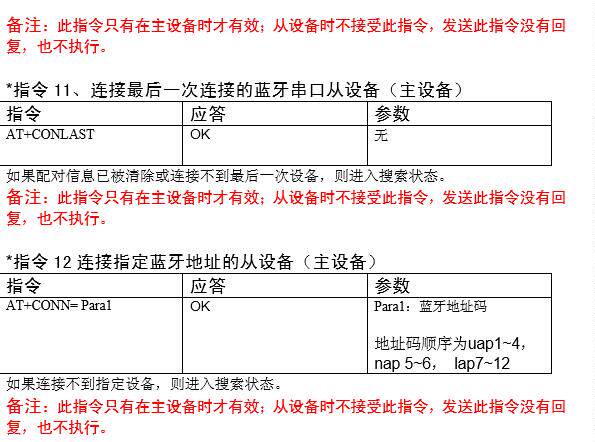

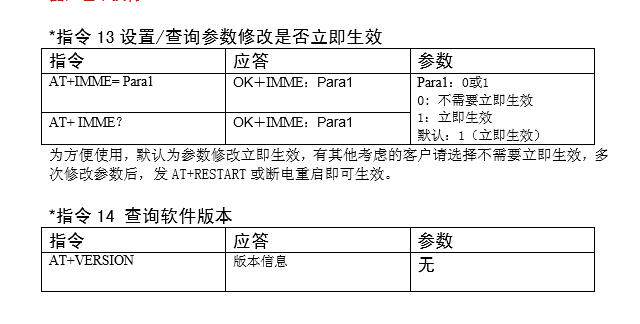

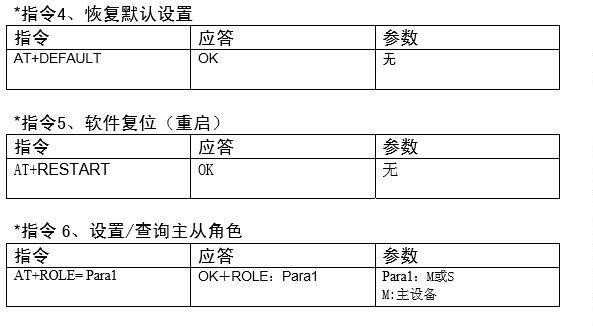

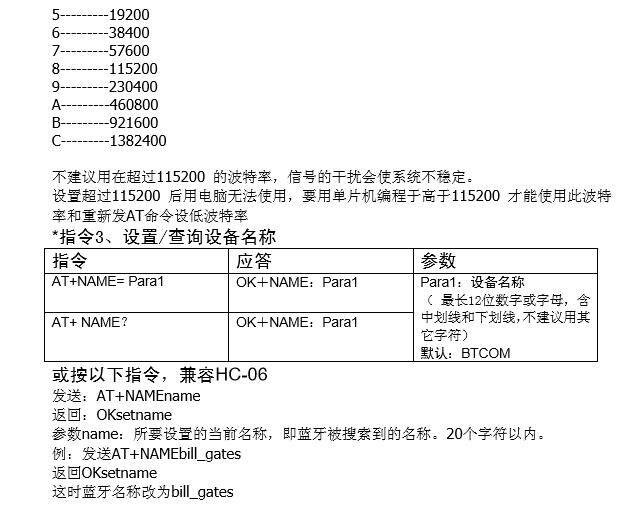

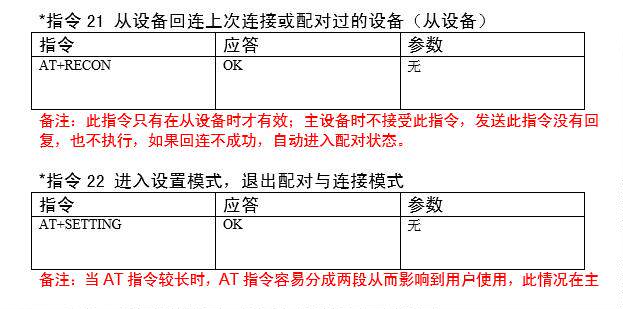

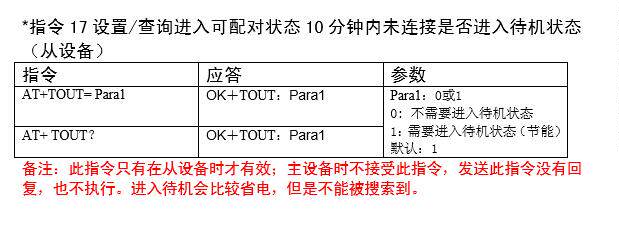

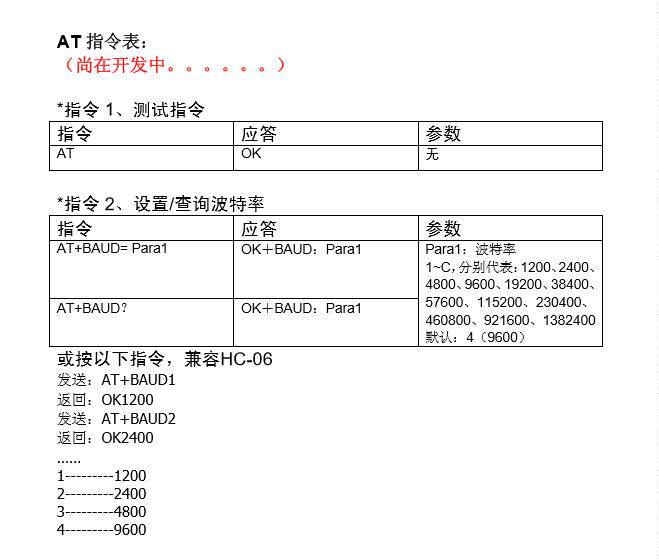

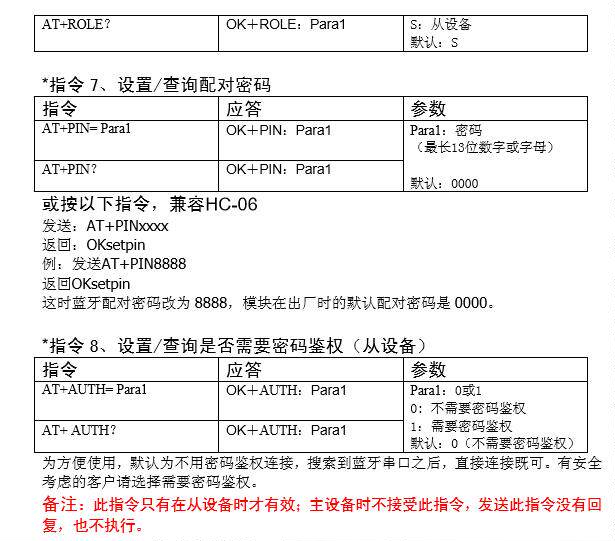

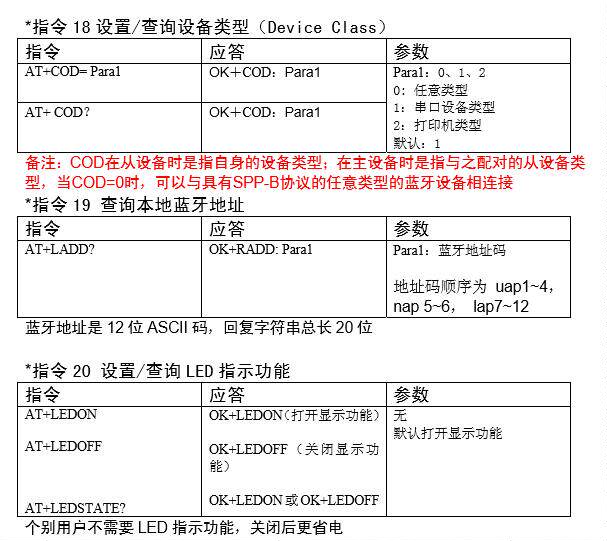

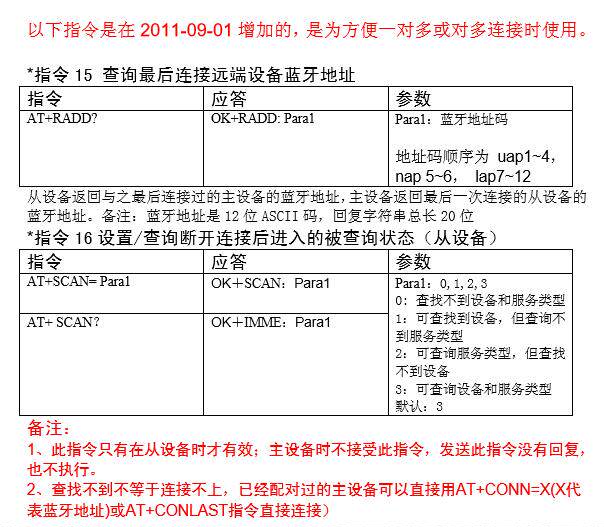

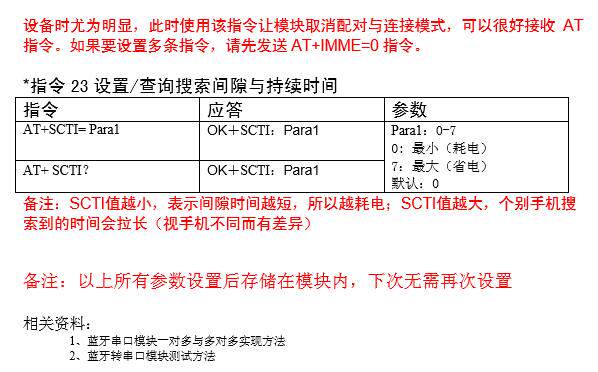

进入 AT 指令方法： （尚在开发中。。。。。。）

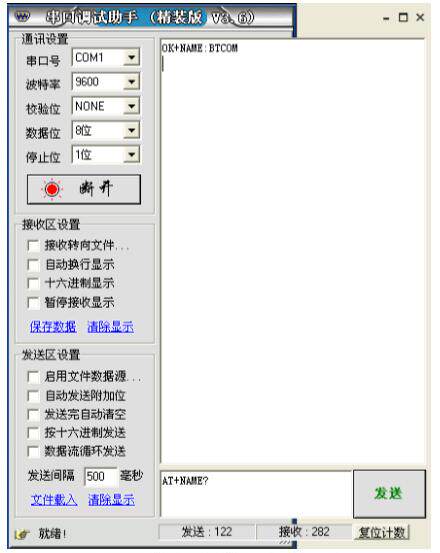

将模块通过 RS232 电平转换连接到电脑 COM 口，使用串口调试助手，按下图 配置方式，下方的发送框内输入 AT 指令，按发送，即可以收到相应的回复，如果 收到的回复所带的参数与发送的 AT 指令所带的参数相同，设置成功。

备注： 设置 AT 指令必须在蓝牙模块未连接或断开 SPP 链路时才可以（上电或配对后都 可以，如果连接 SPP，串口输入的数据将直接发送到远端蓝牙设备串口输出管脚， 这时只需要断开连接既可）。
进入无线 AT 指令模式方法： （尚在开发中。。。。。。）
不需要接串口线，直接使用电脑或手机无线连接，然后使用串口调试助手调用虚拟出 来的串口，既可以使用 AT 指令进行参数设置。 开机或重启时如果 PIO3/ AT_ON_AIR 管脚为高电平，即进入无线 AT 指令模式，模块工 作方式类似于从模式，请用电脑蓝牙适配器或手机连接蓝牙模块，通过无线发送 AT 指令，设置 ok 后请将 PIO3/ AT_ON_AIR 管脚拉低并重启蓝牙模块。 使用电脑蓝牙适配器无线连接蓝牙串口模块，查看虚拟出的串口号，使用串口调试助 手，方法与有线 AT 指令相同，波特率可以任意。 安卓手机请下载安卓手机端串口调试助手，配对连接后既可以发送 AT 指令设置。 无线 AT 指令模式设置的参数需要重启才能生效。
