蓝牙立体声音频传输解决方案——让音乐飞起来听了更爽快！

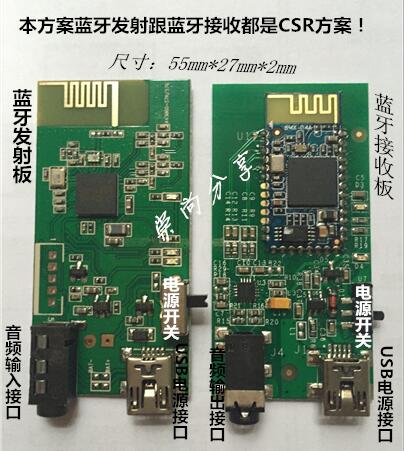

新款实物图拍：

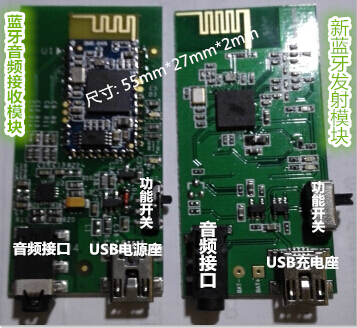

旧款实物图拍目前没有货：

 旧款实物图拍停产：

本方案采用CSR 57G687CG222AS芯片，蓝牙版本V4.0+EDR，可以实现视距10米（无阻隔）的高频质音乐传输，发射部分将立体声音频转换成蓝牙传输信号发送到接收部分，本方案使用简单，可以轻松实现音响DIY改装，让您摆脱有线的羁绊，轻松享受高品质音乐。

—————————————————————————————

发射部分特点

一．使用权3.5mm的音频连接线，方便使用与转换；

二．采用CSR高性能的 5766芯片+16M的大容量 存储芯片，蓝牙4.0+EDR；

性能参数:


1，采用CSR  5766芯片高性能芯片；



2，蓝牙4.0+EDR；



3，支持A2DP1.2和AVRCP1.0协议；



4，支持MP3编码；



5，蓝牙主芯片是64MIPS Kalimba处理器，有足够的速度处理各种复杂的音频流；

6，高速低延时流媒体编码，使用音乐传输流畅，音质纯真；

7，A2DP，AVRCP协议；

8,工作电流为35~45mA；

9,待机电流小于1mA；

10,发射功率：3dB;

11,接收灵敏度：-90dB

蓝牙音乐发射器的使用方式：

1，工作电压，3.7-5V  工作电流<40mA;



2，音频输入，使用3.5mm的音频线，立体声输入；



3，发射距离10米；



4，工作模式，开机一分钟内闪蓝灯，自动与最后配对过的设备连接，一分钟后进入红蓝灯交替闪烁的配对状态，此时让蓝牙耳机进入配对状态，当发射器与蓝牙耳机配对成功后，发射器蓝灯恒亮。如果没有配对成功则蓝灯闪烁。关机再开机可以再次进入连接，配对模式，直致与蓝牙耳机配对成功，发射器蓝灯恒亮。

发射的特点与注意事项：

1，发射器开机自动会与最后配对过的蓝牙耳机进行连接，发射器在开机状态下，最后与它配对蓝牙耳机，开机后自动会与发射器进入连接。

2，当发射器要与另外的蓝牙耳机进入配对时，要把当前与它配对过的蓝牙耳机关机，当发现发射器的蓝灯恒亮时，说明发射器已经与其它蓝牙耳机连接，要关闭与安连接的蓝牙耳机才能再次开机进入配对状态。

3，如果何让蓝牙耳机与手机连接并同时与发射器连接：

     首先让蓝牙耳机与手机进入配对连接；

     然后关闭手机，让发射器与蓝牙耳机进行配对连接。

     再打开手机，手动连接蓝牙耳机，这样就可以让发射器与手机同时连接蓝牙耳机。当有来电的时候，蓝牙耳机会自动切换到通话模式，通话结束后自动会切换到接收发射器音乐模式.

注意：蓝牙耳机必须有听歌功能，不然蓝牙音乐发射器不能和蓝牙耳机配对成功。

 ————————————————————————————————————————————————

接收部分特点

主芯片：CSR8635A04 （Audio ROM）

蓝牙版本：V4.0+EDR

输出功率：Class II

RF输出功率：4dBm

传输距离：视距10米

ROM存储容量：64Kbit

尺寸：33.6mm*34.6mm

静态电流：14-16毫安
工作电流：21-26毫安

Rohs标准：符合

应用

蓝牙立体声音频接收器

蓝牙音响接收部分

概述:

本模块采用CSRBlueCore5-ROM芯片，适合于蓝牙音响接收部分、蓝牙立体声音频接收器等产品。外围不需要电路，模块上有控制的按键和LED显示，用户只需要供电既可以工作。

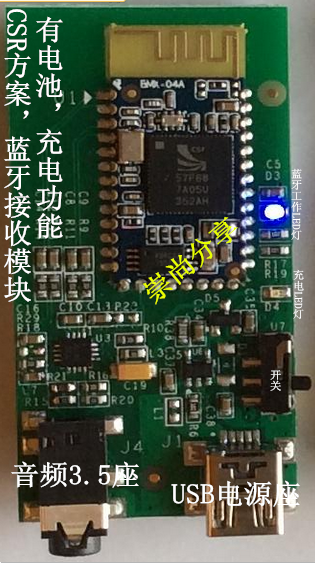

以下是实物图：

备注：

1、正面拨动开关控制电源供给，Mini USB座为充电输入，3.5音频

   座是立体声音频输出接口

2、背面测试点可以作为接线用，注意焊接温度和时间，请勿将铜箔

   烫落。

3、如果不需要电池直接采用5V供电，电路板上D1的位置请焊接上二

极管1n4148（靠usb做方向为负极），充电IC U6可以去掉。



备注：

１、 蓝牙模块上电开机后先连接之前配对过的蓝牙设备，如果连接不上则进入配对模

式等待搜索，所以如果要重新配对其他设备，请先将之前配对的设备关闭蓝牙功能，再

把蓝牙模块重新上电。

２、 +5V与VBAT只需要其中一个输入供电既可以，VBAT范围是3.5V到4.2V，最高不

能超过4.3V。

安装注意点：
蓝牙工作在2.4G无线频段，应尽量避免各种因素对无线收发的影响，注意应尽量让模块天线部分远离金属部分。
