蓝牙立体声音频接收模块

 亲，好消息，好消息

 新款的蓝牙接收模块方便式价格有优势的音质好，立体声音频模块可以实现一拖二，只要收到蓝牙接收模块用3.7-5v供电拿您手机 搜索蓝牙设备 连接好以后插上耳机就可听到音乐了，不需要改装什么，蓝牙接收模块又可以改装有线的音响不麻烦只要音响的功放R,L，地，3条线接在蓝牙接收模块上就可以给您带来一个有蓝牙功能的音响，蓝牙发烧音频接收板 让你的音响瞬间升级，简单又不麻烦不信可以试试 ，需要的爱好者可以跟客服联系！ ！

温馨提醒一下：各位爱好者如果您需要买那一款蓝牙接收模块有什么不懂一定要问问客服哦不然错买不要怪卖哦 等等

使用访法：

拿到手以后通电，打开您的手机 搜索蓝牙设备 连接好以后插上耳机就可听到音乐了，也可链接有源音箱，功放前级耳放等！

用iPad，iPhone，MID，手机，电脑打游戏，看电影，播音乐再也不用线啦！手指轻轻一点，尽享高品质音乐。
 只需要在家庭里的音箱上插入我们的蓝牙音乐接收模块，任何音箱马上摇身变成高档的蓝牙音箱！插上蓝牙音乐接收器，用任何具有蓝牙功能的播放设备，比如说iPad，iPone，MID，手机及电脑与其蓝牙配对，即可无线把游戏，电影，歌曲中的音乐在音箱上播出了。省去音箱插线不够长，音箱摆放位置不方便等诸多烦恼！ 享受真正的无线家居生活。

本产品使用3.5mm的音频线与任何音箱相连接，不管是大的组合音箱还是小的迷你音箱，如果您的音箱是经由功放分出的，可以将产品与功放相连接。

感谢各位顾客对本店蓝牙产品的喜爱和期待，以及提出的建设性意见，本客服在综合采纳各位顾客的意见之后，对本产品进行升级换代：

1、改换功放IC，消除开机和换曲时产生的噪音，并进一步提高音频质量。

2、外形缩小，接口改为插针，方便客户改装。

3.减少手工焊接不良，为客户提供更稳定可靠的产品。

4.本产品是单向音频立体声请，亲在购物前看清楚谢谢合作。

5.ＬＥＤ灯的状态：如果还没有配对的时候就快闪，配对好的时候就慢闪。

一.特点

1.主芯片：CSR8635A04

2.蓝牙版本：V4.0+EDR

3.输出功率：4dBm

4.板子尺寸：54*27*2mm

5.ROM存储容量：64Kbit

6.工作电压：3.7-5v

7.静态电流：14-16毫安

8.工作电流：21-26毫安

二.Rohs标准：符合

1.应用

2.蓝牙立体声音频接收器

3.蓝牙音响接收部分

三.概述:

本模块采用CSRBlueCore5-ROM芯片，适合于蓝牙音响接收部分、蓝牙立体声音频接收器等

产品。外围不需要电路，模块上有控制的按键和LED显示，用户只需要供电既可以工作。

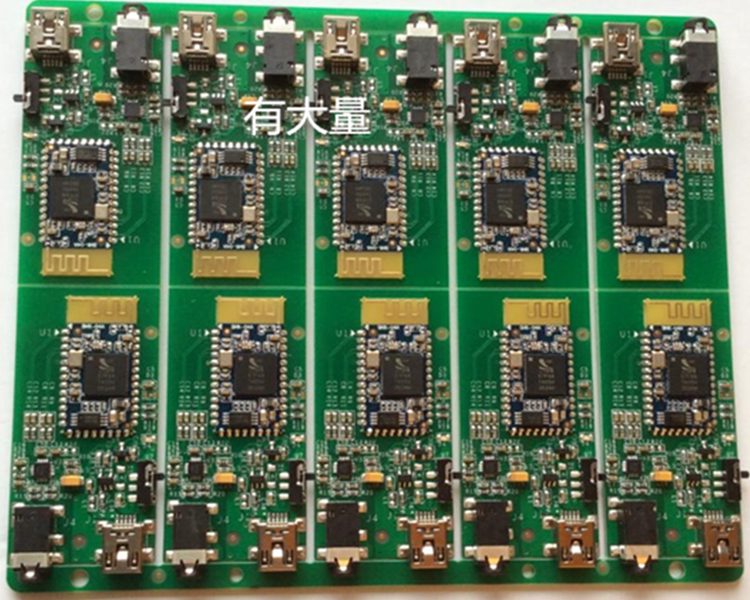

宝贝图片接收模块（第四次改版）

备注：

１、 蓝牙模块上电开机后先连接之前配对过的蓝牙设备，如果连接不上则进入配对模

式等待搜索，所以如果要重新配对其他设备，请先将之前配对的设备关闭蓝牙功能，再

把蓝牙模块重新上电。

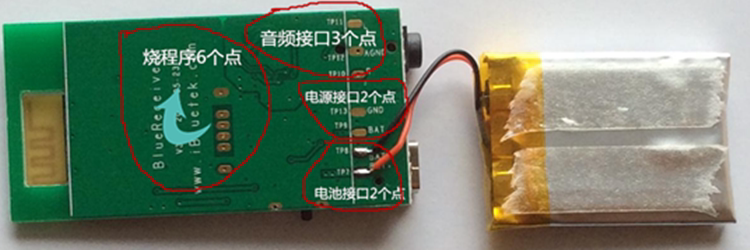

２、 +5V与VBAT只需要其中一个输入供电既可以，VBAT范围是3.5V到4.2V，最高不 能超过4.3V。



L ED显示与按键操作说明：

LED 控制脚（输出）

LED 显示：

序号 状态                        LED ON(ms)           LED OFF(ms)

1 空闲、播放状态              1000                      4000

2 配对状态                         100                        100

安装注意点：

蓝牙工作在 2.4G 无线频段，应尽量避免各种因素对无线收发的影

响，注意应尽量让模块天线部分远离金属部分。

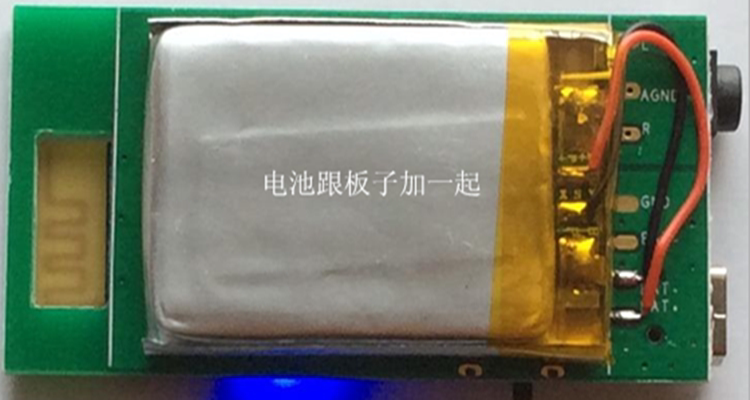

电池与外壳安装如下图：

亲们，如果有什么看不懂需要蓝牙接收资料可以跟客服联系.
