工业级蓝牙转串口无线透明传输模块,搜索状态的工作电流大大降低!!
默认发从机,需要主机和资料请联系客服或者留言备注。
LED灯的状态:如果还没有配对的时候就快闪,配对好的时候就慢闪
产品描述
1、 采用CSR主流蓝牙芯片,蓝牙V3.1协议标准
2、 串口模块工作电压3.3V。

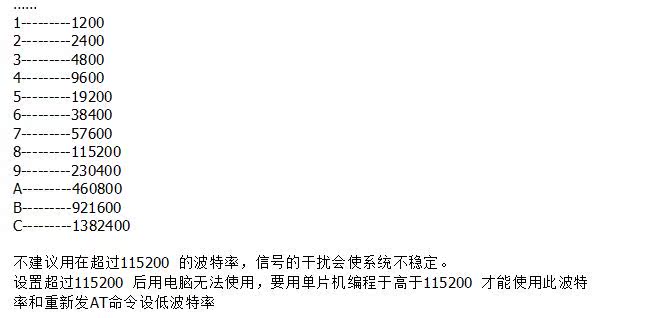

3、 波特率默认出厂9600,用户可设置。

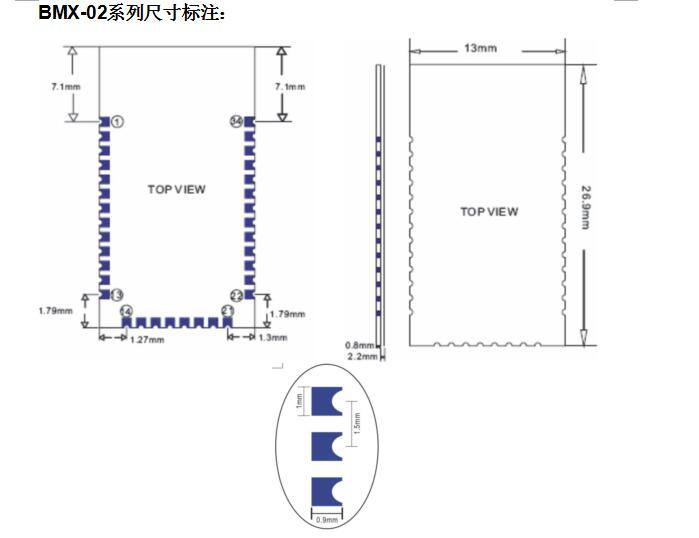

4、 核心模块尺寸大小为:26.9*13*2.2mm
一.特点
1.主芯片:CSR BlueCore芯片
2.输出功率:Class II
3.传输距离:视距10米
4.Flash存储容量:6-8Mbit
5.总线接口:UART
6.Rohs标准:符合
二.概述

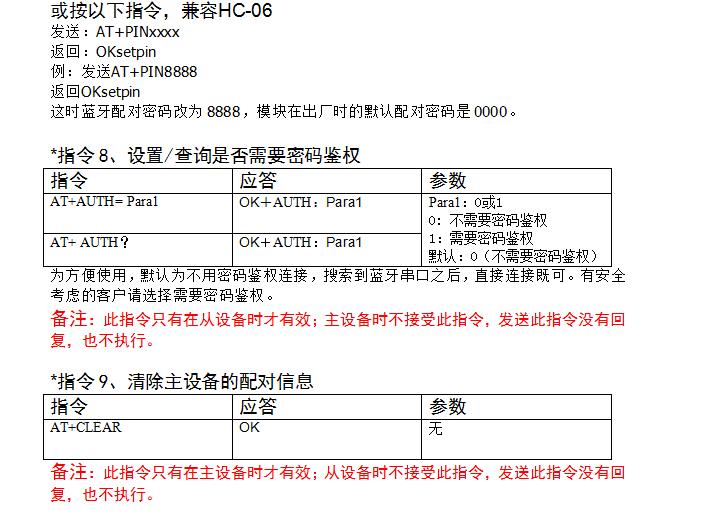

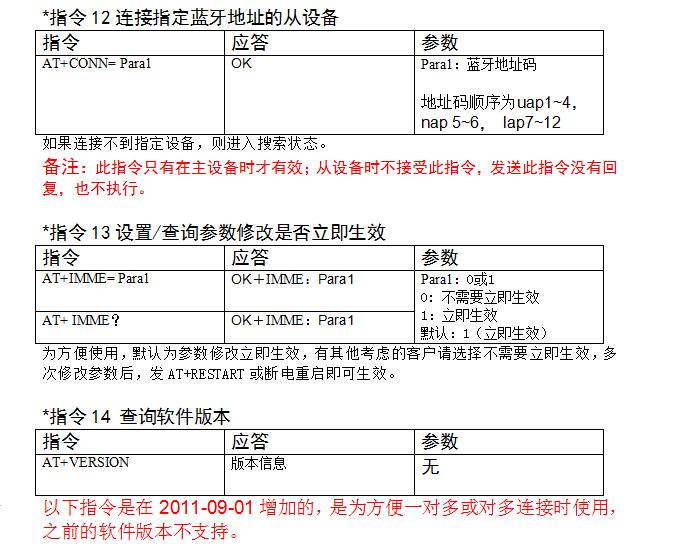

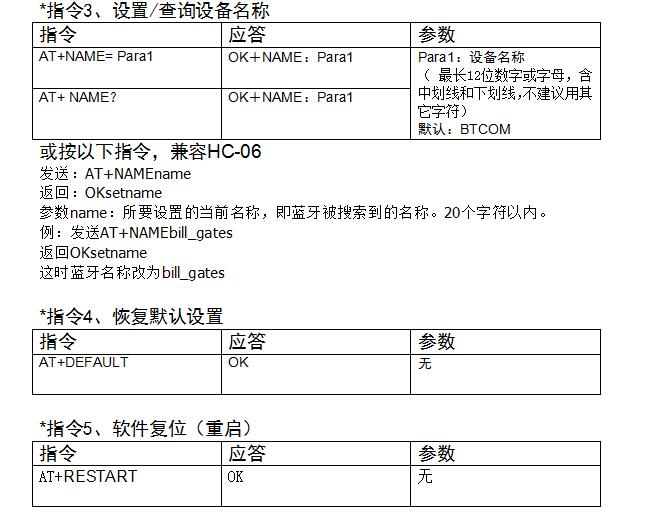

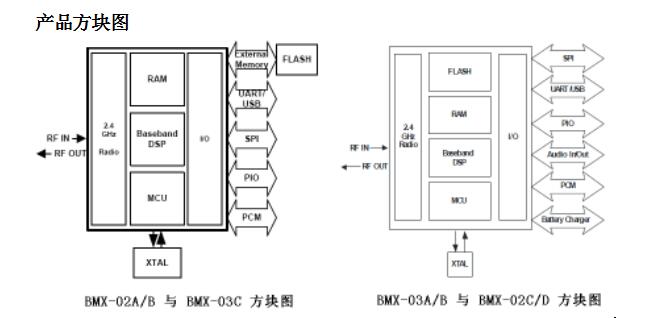

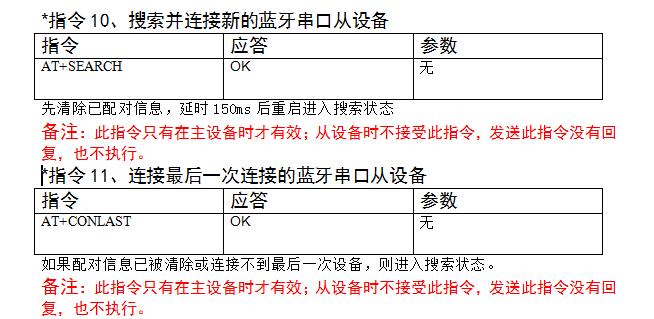

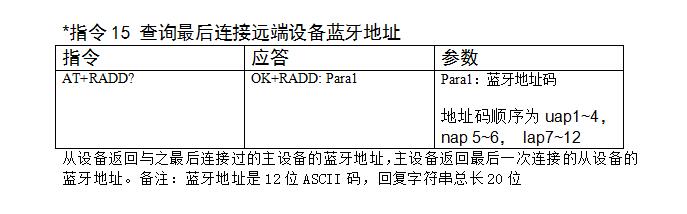

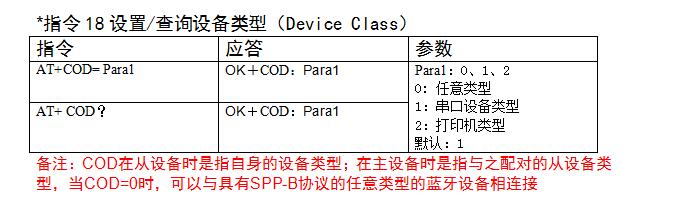

1.BMX-02/03系列蓝牙模块采用CSRBlueCore芯片,配置6-8Mbit的软件存储空间,支持AT指令,用户可根据需要更改SPP角色(主从模式)以及串口波特率、设备名称、配对密码等参数,使用灵活。

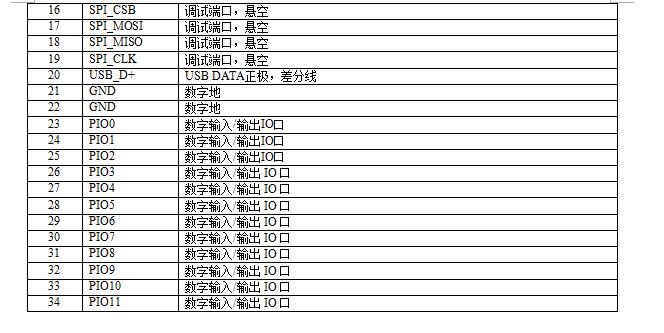

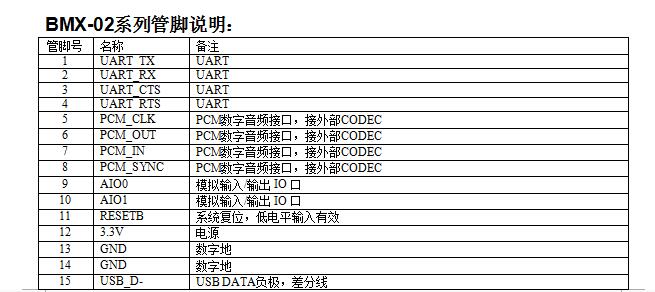

2.BMX-02系类蓝牙模块采用邮票孔方式,适用于批量贴片生产;引出IO多,适合于不用要求的客户。
3.BMX-03系列蓝牙模块采用插座方式,载板上只需要焊接一个2*6PIN,pitch=2.0mm的插针,避免蓝牙模块再次经过回流焊接,同时方便客户更换,适用于DIY或小批量的客户,大批量客户同样适用。
三.产品编码:
序号 |
模块编号 |
供电电压 |
尺 寸 |
FLASH容量 |
蓝牙IC |
蓝牙版本 |
备注 |
|
1 |
BMX-02A |
3.3V |
26.9*13*2.2mm |
外置8Mbit |
BC417143B-IQN-E4 |
V3.0+EDR |
|
|
2 |
BMX-02B |
3.3V |
26.9*13*2.2mm |
外置8Mbit |
BC417143B-IRN-E4 |
V2.0+EDR |
|
|
3 |
BMX-02C |
2.0-3.7V |
26.9*13*2.2mm |
内置6Mbit |
BC31A223A-IVN-E4 |
V1.2 |
低价替代方案 |
|
4 |
BMX-02D |
2.0-3.7V |
26.9*13*2.2mm |
内置6Mbit |
BC41C671A-IPK-E4 |
V2.0+EDR |
低价替代方案 |
|
5 |
BMX-03A |
2.0-3.7V |
27.4*12.5*4.3mm |
内置6Mbit |
BC31A223A-IVN-E4 |
V1.2 |
|
|
6 |
BMX-03B |
2.0-3.7V |
27.4*12.5*4.3mm |
内置6Mbit |
BC41C671A-IPK-E4 |
V2.0+EDR |
低价替代方案 |
|
7 |
BMX-03C |
3.3V |
32.6*12.5*4.3mm |
外置8Mbit |
BC417143B-IQN-E4 |
V3.0+EDR |
|
