厂商 :厦门市爱蓝电子科技有限公司
福建 厦门市- 主营产品:
- 蓝牙串口模块
- 蓝牙音频模块
- 蓝牙接收模块
这款模块都跟BMX-03A是兼容价格最有优势,且比BMX-03A有更多IO口,模块上带LED灯作为状态提醒,更方便客户使用!
最新添加无线AT指令功能,无需连接串口线既可以配置蓝牙模块的参数,非常方便,欢迎使用!
默认发从机,需要主机的请联系客服或者留言备注。
麻烦亲需要什么排针请您跟客服或者留言我们才可以配给您哪一款的排针谢谢合作!《直插2.0mm 6PIN*2双排针》《打弯90度2.0mm 6PIN*2双排针》
LED灯的状态:还没有配对的时候就快闪,配对好的时候就慢闪。
特点:
主芯片:CSR BlueCore芯片
输出功率:Class II
传输距离:视距10米
Flash存储容量:6-8Mbit
总线接口:UART
Rohs标准:符合
供电电压:3.3v
尺 寸:32.6*12.5*4.3mm
蓝牙IC:CSR (TBA)
蓝牙版本:2.1
概述
BMX-02/03系列蓝牙模块采用CSRBlueCore芯片,配置6-8Mbit的软件存储空间,支持AT指令,用户可根据需要更改SPP角色(主从模式)以及串口波特率、设备名称、配对密码等参数,使用灵活。
BMX-02系类蓝牙模块采用邮票孔方式,适用于批量贴片生产;引出IO多,适合于不同要求的客户。
BMX-03系列蓝牙模块采用插座方式,载板上只需要焊接一个2*6PIN,pitch=2.0mm的插针,避免蓝牙模块再次经过回流焊接,同时方便客户更换,适用于DIY或小批量的客户,大批量客户同样适用。
BMX-03E模块上有LED指示蓝牙工作状态,更方便使用。
产品方块图:
BMX-03系列尺寸标注:

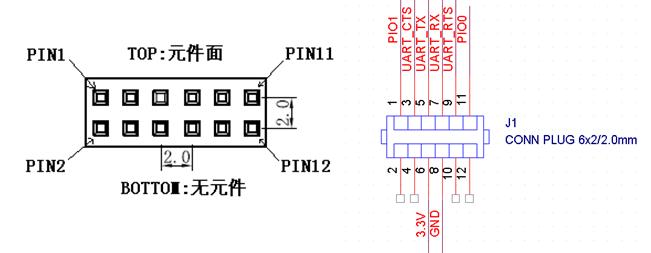

BMX-03系列连接器管脚定义:
BMX-03系列管脚说明:
元件面管脚号 |
1 |
3 |
5 |
7 |
9 |
11 |
BMX-03A |
LED |
CTS |
TX |
RX |
RTS |
KEY |
BMX-03B |
LED |
CTS |
TX |
RX |
RTS |
KEY |
BMX-03C |
LED |
CTS |
TX |
RX |
RTS |
KEY |
BMX-03E |
LED |
PIO5 |
TX |
RX |
PIO4 |
KEY |
|
||||||
背面管脚号 |
2 |
4 |
6 |
8 |
10 |
12 |
BMX-03A |
NC |
NC |
VCC |
GND |
NC |
NC |
BMX-03B |
NC |
NC |
VCC |
GND |
NC |
NC |
BMX-03C |
LED_CONNECT |
PIO7 |
VCC |
GND |
PIO8 |
AT_ON_AIR |
BMX-03E |
LED_CONNECT |
PIO7 |
VCC |
GND |
PIO8 |
AT_ON_AIR |
备注:
BMX-03C和BMX-03E增加更多PIO口,适用于更多场合。
PIO口控制:
PIO0----按键输入管脚
短按控制,或者输入约100ms的高电平单次脉冲,可以实现以下功能:
- 主机:
当AT+IMME=1时,清除配对信息
已连接状态时:主动发起断开连接,延时150ms后重启,重新搜索连接从设备;
在断开连接时:重新搜索连接从设备。
当AT+IMME=0时,不清除配对信息,不重启。
A)已连接状态时:主动发起断开连接,并一直处于待机状态。此状态下,可以使用AT指令实现一对多的连接方式;
B)在未连接待机状态时:清楚配对信息,重新搜索并连接处于可配对状态的从设备。
C)在搜索状态时:结束搜索状态并处于待机状态。
- 从机:
在已连接状态时:主动发起断开连接并处于待机状态;
在未连接待机状态时:重新进入可配对状态,等待主设备搜索并连接;
在可配对状态时:结束可配对状态并处于待机状态。
备注:
1、PIO0控制断开连接是主动发起连接,属于正常的断开连接,远端蓝牙设备不会一直处于重新确认的状态。(可以用IVT软体观察,如果是异常断开,IVT软体10秒钟左右才会提示断开连接,此时无法进行连接其他蓝牙串口模块操作)
2、PIO1----LED输出控制管脚:显示工作状态:
搜索状态快闪——重复100ms脉冲;待机状态慢闪——重复2s脉冲;连接状态长亮——高电平。
3、PIO2(BMX-02系列)/LED_CONNECT(BMX-03C/E管脚2)----连接指示:
连接状态:高电平,非连接状态:低电平
BMX-03A/B由于IO口引出较少,不具备此功能。
4、PIO3(BMX-02系列)/AT_ON_AIR (BMX-03C/E管脚12)----进入无线AT指令模式:不需要接串口线,直接使用电脑或手机无线连接既可以使用AT指令进行参数设置。
开机或重启时如果PIO3/AT_ON_AIR管脚为高电平,即进入无线AT指令模式,测试模块类似于从模式,请用电脑蓝牙适配器或手机连接蓝牙模块,通过无线发送AT指令,设置ok后请将PIO3/AT_ON_AIR管脚拉低并重启。
BMX-03A/B由于IO口引出较少,不具备此功能。
5、PIO4~GPIO11:未使用,悬空。

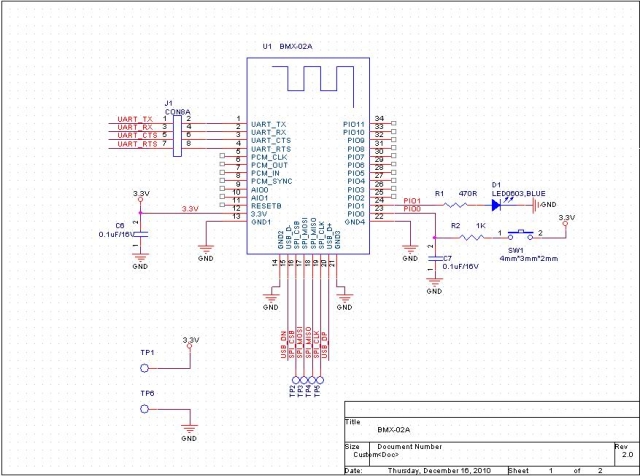

原理图:
备注:CTS和RTS只有在传输大量数据,需要流量控制时才有必要连接。
电平转换注意点:
蓝牙模块的工作电压推荐用3.3V,当需要与5V单片机连接时,请按照以下原理图:
LAYOUT注意点:
蓝牙工作在2.4G无线频段,应尽量避免各种因素对无线收发的影响,注意以下几点:
1、包围蓝牙模块的产品外壳避免使用金属,当使用部分金属外壳时,应尽量让模块天线部分远离金属部分。
2、产品内部金属连接线或则金属螺钉,应尽量远离模块天线部分。
3、模块天线部分应靠载板PCB四围放置,不允许放置于板中,且天线下方载板铣空,与天线平行的方向,不允许铺铜或走线。直接把天线部分直接露出载板,也是比较好的选择。(如下图):
4、模块下方尽量铺大片GND,走线尽量往外围延伸。(如上图)
进入AT指令方法:
将模块通过RS232电平转换连接到电脑COM口,使用串口调试助手,按下图配置方式,下方的发送框内输入AT指令,按发送,即可以收到相应的回复,如果收到的回复所带的参数与发送的AT指令所带的参数相同,设置成功。
备注:
设置AT指令必须在蓝牙模块未连接或断开SPP链路时才可以(上电或配对后都可以,如果连接SPP,串口输入的数据将直接发送到远端蓝牙设备串口输出管脚,这时只需要断开连接既可)。
进入无线AT指令模式方法:
不需要接串口线,直接使用电脑或手机无线连接,然后使用串口调试助手调用虚拟出来的串口,既可以使用AT指令进行参数设置。
开机或重启时如果PIO3/ AT_ON_AIR管脚为高电平,即进入无线AT指令模式,模块工作方式类似于从模式,请用电脑蓝牙适配器或手机连接蓝牙模块,通过无线发送AT指令,设置ok后请将PIO3/ AT_ON_AIR管脚拉低并重启蓝牙模块。
使用电脑蓝牙适配器无线连接蓝牙串口模块,查看虚拟出的串口号,使用串口调试助手,方法与有线AT指令相同,波特率可以任意。
无线AT指令模式设置的参数需要重启才能生效。
