汽车限位性能试验台

合肥启华自动化设备有限公司自1998年成立以来，一直致力于汽车电器件、汽车附件、汽车底盘件的检测设备及生产装配线的研发、生产及销售。长期与合肥工业大学汽车工程学院保持良好的合作,为公司技术研发提供了强有力的保障，公司十余种产品获得国家专利，并获得安徽省科技厅颁发的科技成果进步奖，是安徽省信息产业厅认证的双软企业，国内各大汽车检测中心、技术质量监督检验所、整车厂等都是我们的客户群；目前，我们与国内各大检测中心、整车厂、技术监督检验所、零部件企业都建立了良好的合作关系；2007年，我们的检测设备成功走向国际市场，进入标致汽车集团旗下的VALEO、FKC集团全球采购系统，经过多年的市场拓展,公司业务保持良好的上升趋势。



一、概述

该试验台实现限位器的性能试验，并绘制相应的性能曲线，对检测结果进行产品合格与否判断。

主要测试项目：操作力矩试验、过载性能、耐久试验等。



二、试验台组成

试验台由试验台和控制柜等部分组成；试验台由型材结构台架、驱动机构、扭矩检测机构、转角检测机构等组成；各部分结测构紧凑，布局合理，人机交互界面良好。

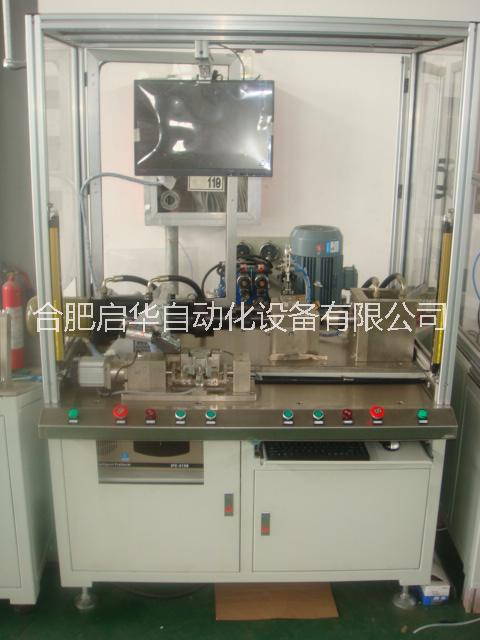

                    台体图片





三、试验台说明

1）驱动装置

   利用伺服电机、减速机实现旋转动作，并通过 动态扭矩传感器和角度传感器来实现操作扭矩和旋转角度的检测。在试验过程中，可绘制扭矩和角度、扭矩和时间的关系曲线。



其中电机扭矩传感器之间连接轴套为刚性轴套，保证在试验过程中不会出现回弹情况。

伺服电机通过减速机构减速增矩后，通过扭矩传感器和相应机构带动限位器运动，台体外加有机玻璃罩保护，达到安全、美观的目的。

2）扭矩检测机构：

计算机发出控制信号，由伺服电机驱动的施力机构动作，并通过扭矩传感器检测施加的值，直到达到规定的扭矩值为止。在试验过程中，计算机自动计算限位器转动的角度，并可绘制扭矩和角度的关系曲线。

测试限位器限位角、力安装200Nm扭矩传感器，传感器的测试重复精度在0.1NM。





3）夹具

   夹具的设计使得旋转驱动机构的轴心线和限位器的的轴心线在同一直线上，使得运动时无任何附加扭矩，保证试验的科学性和合理性。

试件在夹具上安装按照试件在实车的状态，使试件旋转扭矩的性能检测等同实车情况。





限位角、力性能工位用的夹具可实现快速安装，以满足不同被测件在短时间内安装和测试。

过载工位试验过程中，自动对扭矩、角度等参数进行监控，如出现故障报警，则自动停机或声光报警，提示试验人员前去处理。



四、计算机控制及数据采集系统

1、  主要部件

l 工业控制计算机P4 3.0G/2G/500G/19’液晶显示器

l 激光打印机及附件

l 高速高精度A/D检测卡

l 伺服用电机控制板卡

l 扭矩传感器及变送器

l 角度传感器及附件

2、  控制系统

2.1 不同试验样件的参数采用界面输入；每种试验项目均为独立的模块，其中

的试验参数可采用界面自定义输入、标准参数输入；试验项目和其中的设定参数可选择。
