AS136-VIP

AS136-VIP是一种达到高纯净度，具有精细化组织结构的不锈模具钢。经过专业的抛光程序，可获得光学镜面级抛光效果（14000#），适用于制作高表面质量要求的长寿命及镜面抛光的塑料成型模具。

制造技术

---

■采用SuperClean熔炼技术，具有非常高的纯净度
■采用先进的多向自由锻造技术，具有很好的等向性
■采用Multi-Top热处理技术，具有精细化的组织结构

产品特性

---

■高纯净度，保证稳定的注塑产品品质
■高等向性，保证稳定的模具尺寸精度
■硬度均匀，保证稳定耐久的表面质量

主要应用

---

1.液晶电视前框及配件高亮注塑模具

2.化妆品行业、食品行业及医疗行业注塑模具

同类产品

---

AS136-VIP	BOHLER	DIN	JAPAN
	M310	1.2083-ESR	S-STAR

化学成份（典型值）

---

C	Si	Mn	Cr	Mo	Ni
0.35	0.80	0.70	13.3	0.20	0.40

交货状态

---

厚度	宽度	退火态	预硬态	UT等级
≤600mm	≤1500mm	≤220HB	30-36HRC	SEP1921E,e

物理性能

---

	20℃	100℃	200℃	300℃
弹性模量GPa	222	216	209	201
线膨胀系数10-6m/m.K	10.2	10.5	10.9	11.3
热导率W/(m.K)	23.2	24.5	24.8	25.0

热处理工艺参考

---

软化退火

在保护状态下，加热至850℃均温后，于炉中以每小时20℃冷却至600℃接着再置于空气中冷却。

淬火

预热温度600-850℃。奥氏体化温度：1000-1030℃，通常采用1000-1020℃。

去应力退火

粗加工后，必须加热至650℃均温2小时后，缓慢冷却至500℃，然后置于空气中冷却。

回火

保温时间参照回火曲线图按所需硬度值选择回火温度，回火至少两次，每次回火后，必须冷却到室温，最低回火温度为250℃。

淬火介质

足够正压的真空气冷

高速气体/循环气氛

流态炉或盐浴炉250-550℃分级淬火后在空气中风冷温油，大约80℃

为使模具达到最合适的特性，在模具的变形程度可接受的条件下，冷速越快越好

于真空炉中热处理时推荐使用4-5bar的气压。模具冷却到50-70℃应立即回火

注：具体模具热处理工艺应由具体专业经验和技能的人士设定并执行

 、

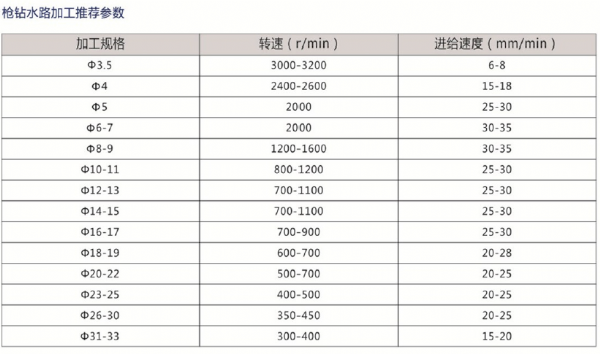

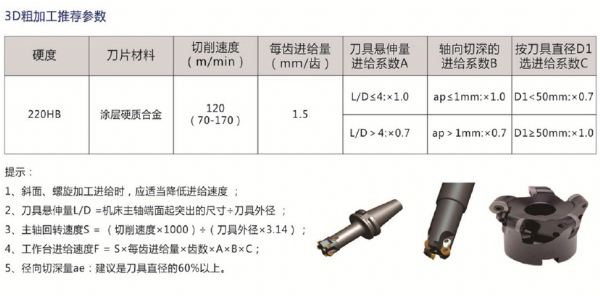

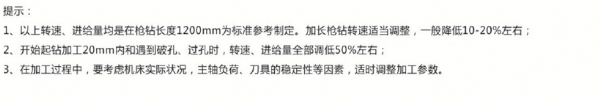

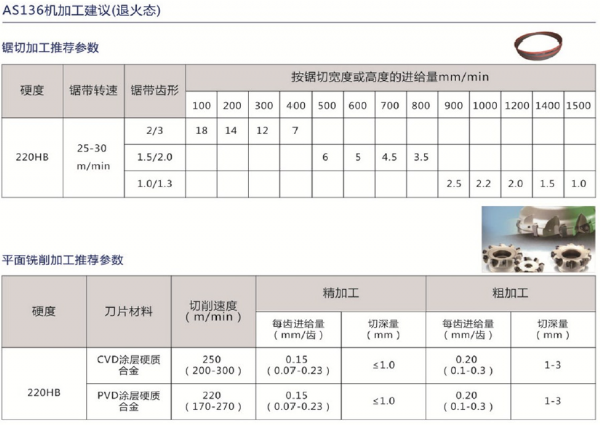

提供服务：
一：热处理服务：
真空热处理：先采用最先进的12Bar真空炉进行真空热处理。该真空炉通过系统的优化设计，可以达到非常快的冷却速度。该真空炉的性能可以满足大型压铸模对于真空炉冷却性能的要求。
真空回火：该真空回火炉采用非常成熟的设计结构，保持很高的真空度， 可以避免模具在回火过程中氧化。
去应力回火：该回火炉采用国外先进的设计技术，可以保证炉内温度均匀性达到 ±10℃，保证回火后的模具表面硬度均匀性。

深冷处理：深冷冷却到-180℃， 能够有效降低热处理钢材中残余奥氏体的含量，使用结果表明，深冷处理对于延长材料零件的使用寿命有显著的作用，对零件耐磨性、韧性、硬度、尺寸稳定性、耐腐蚀性都有不同程度的提高。


表面涂层：提供优质的TD、PVD涂层服务，PVD涂层具有很高的表面硬度，高耐腐蚀性能和不改变产品几何尺寸的特点，提高产品使用寿命，广泛用于切削刀具，冲压成型模具，注塑及浇铸模具，易损易腐蚀零部件，汽车发动机零部件，及半导体封装等行业。


二：技术服务：为您提供更好更合理的选材服务，使您的模具寿命得到更大的提升。
三：精密双头数控铣床加工中心：可以为客户快速加工直角度精确，公差到位，是传统机床3倍的速度。
