ASPM-VIP（NAK80）

ASPM-VIP是一种硬度典型达到40HRC的镜面塑料模具钢，低偏折率，高纯净度，良好的韧性，精细化贝氏体组织机构。较ASHM而言，具有更佳的高光加工性，更好地耐磨性，更好的焊接性能和较高的导热性能，适合于表面镀铬和真空镀膜处理。

制造技术

---

■采用SuperClean熔炼技术，具有非常高的纯净度
■采用先进的多内自由锻造技术，具有很好的等向性
■采用Multi-Top热处理技术，具有精细化的组织结构

产品特性

---

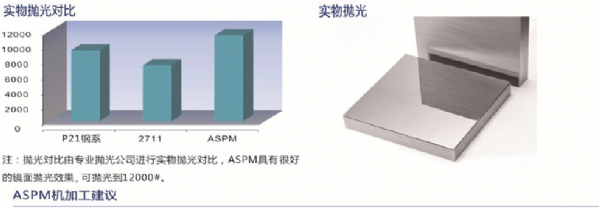

■高纯净度，呈现理想的抛光效果
■高等向性，展现优异蚀刻效果

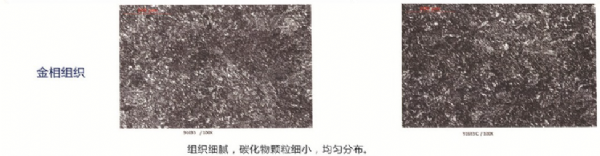

■组织精细，表现卓越的机械性能

主要应用

---

1.汽车类高要求的蚀纹内饰，如仪表板，汽车车灯各类组件等

2.高光类家电及办公设备，如：空调、打印机、冰箱抽屉和果菜盒等

同类产品

---

ASPM-VIP	德国（DIN）	美国（AISI）	瑞典（UHB）
	GEST 80	P21	IMPAX HI HARD

化学成份（典型值）

---

C	Si	Mn	Cr	Mo	Ni
0.27	0.25	1.50	1.40	0.55	1.10

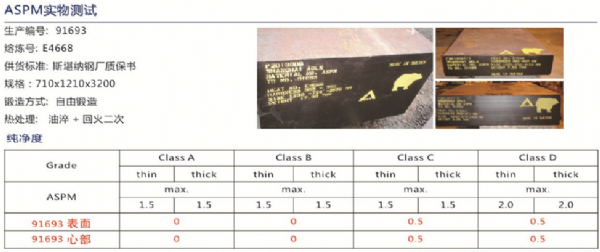

交货状态

---

厚度	宽度	硬度	拉伸强度	目标UT等级
≤1000mm	≤1500mm	38-42HRC	1150-1330MPa	SEP1921E,e

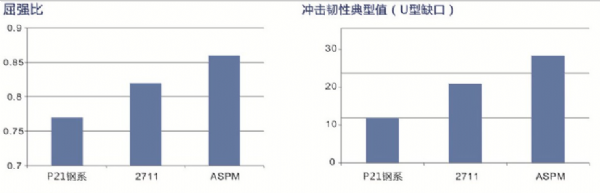

物理性能

---

	20℃	100℃	200℃	300℃
弹性模量GPa	212	207	199	192
线膨胀系数10-6m/m.K	11.1	11.3	12.9	13.4
热导率W/(m.K)	36	37	38	37

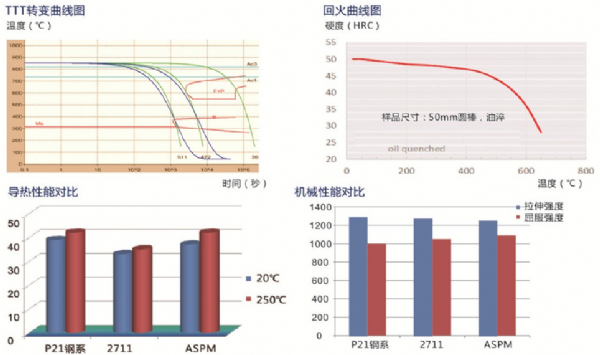

热处理

---

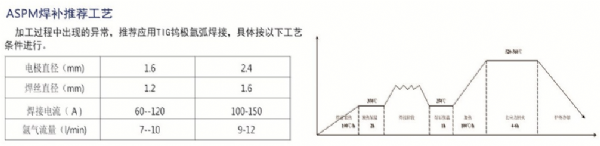

ASPM-VIP在交货时已经过最终热处理，在粗加工和焊接操作后为消除应力，建议进行一些热处理时必要的。

	温度	冷却方法
退火	680-720℃	空冷
淬火	840-880℃	油淬至150℃
回火	550-580℃	缓冷至450℃出炉空冷
去应力	500-530℃	缓冷至450℃出炉空冷
焊接预热	320-350℃	空冷

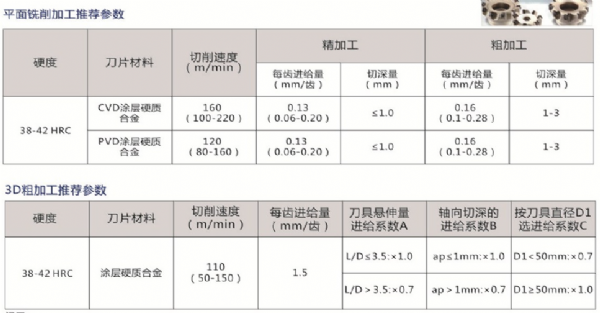

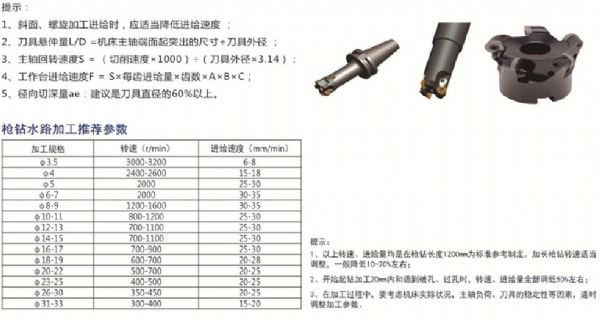

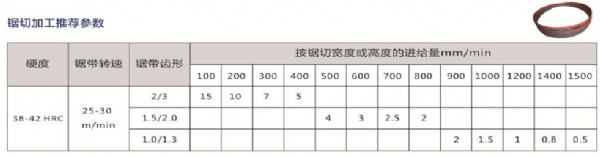

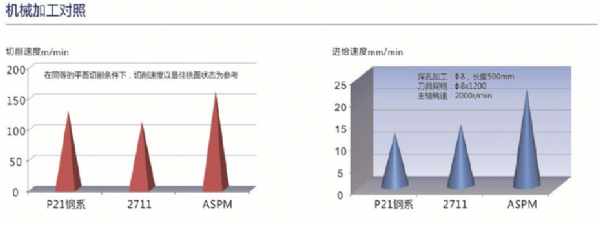

提供服务：
一：热处理服务：
真空热处理：先采用最先进的12Bar真空炉进行真空热处理。该真空炉通过系统的优化设计，可以达到非常快的冷却速度。该真空炉的性能可以满足大型压铸模对于真空炉冷却性能的要求。
真空回火：该真空回火炉采用非常成熟的设计结构，保持很高的真空度， 可以避免模具在回火过程中氧化。
去应力回火：该回火炉采用国外先进的设计技术，可以保证炉内温度均匀性达到 ±10℃，保证回火后的模具表面硬度均匀性。

深冷处理：深冷冷却到-180℃， 能够有效降低热处理钢材中残余奥氏体的含量，使用结果表明，深冷处理对于延长材料零件的使用寿命有显著的作用，对零件耐磨性、韧性、硬度、尺寸稳定性、耐腐蚀性都有不同程度的提高。


表面涂层：提供优质的TD、PVD涂层服务，PVD涂层具有很高的表面硬度，高耐腐蚀性能和不改变产品几何尺寸的特点，提高产品使用寿命，广泛用于切削刀具，冲压成型模具，注塑及浇铸模具，易损易腐蚀零部件，汽车发动机零部件，及半导体封装等行业。


二：技术服务：为您提供更好更合理的选材服务，使您的模具寿命得到更大的提升。
三：精密双头数控铣床加工中心：可以为客户快速加工直角度精确，公差到位，是传统机床3倍的速度。
