TQ210开发板秉承天嵌一贯的设计，引出了S5PV210芯片的大部分功能，留有各种应用的接口于底板上，满足学习或者是开发所需要的所有要求，对应功能只需要插上相应的模块即可实现对应的功能。在Linux PDA系统下，各个功能都有对应的使用界面，通过触摸屏点击即可实现各功能的验证。

TQ210开发板目前提供Linux PDA系统（2.6.35.7）、Android 4.0系统。板上硬件配置为3个1G：1G主频、1G DDR2、1G SLC Flash（性能相对于MLC更可靠，读写次数高达10万次）！

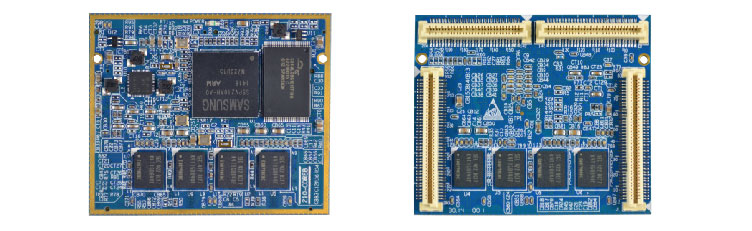

核心板尺寸

63*53*7mm

核心板层数

10层板沉金工艺、布局、布线充分考虑EMC、EMI

核心板引脚数

280pin，采用B2B接口

 CPU

Samsung S5PV210  Cortex  A8

主频

1GHz

DDR2

1G，DDR2  128M*8pcs

Nandflash

1G，SLC（S34ML08G101TF1000）  可以扩展至2G

PMU

采用TI专为210设计的电源管理芯片：TPS659101

核心板功率

1.5W (5V-300mA)






 底板尺寸
  183×131×18mm（不含接口尺寸）
 底板层数
  2层
 输入电压
  5伏电源输入
 底板功率
  0.65W（5V-130mA，均值）
 套板功耗
  2W（5V-400mA，均值）
 套板+7寸屏TN92
  5.5W（5V-1100mA，均值）
 Usb OTG
  1路，2.0下载接口
 Usb Host
  4路， 2.0输出
 功放输出
  支持左右声道各1W输出功率（8欧负载）
 TV out
  1路
 HDMI
  HDMI v1.3，1080p@30fps高清数字输出
 Audio
  MIC、PHONE、集成功放接口，板载驻极体话筒
 Ethernet
  10/100M  DM9000AEP
 COM（232、485、TTL）
  2路5线RS232，4路TTL，1路RS485（复用）
 Bus接口
  支持总线扩展
 Keypad  6×6矩阵键盘
 RTC备用电池  1个
 SD卡座  1个
 T-flash卡  预留10脚排针接口
 WIFI  支持 SDIO WIFI，USB WIFI（可选配）
 User key  8个
 Beep(Buzzer)  1路PWM控制的蜂鸣器
 GPRS模块  支持USB接口
 ADC  8路12位ADC接口，1路电位器模拟ADC输入
 PWM  3路，1路蜂鸣器，2路显示屏
 SPI  2路SPI接口，支持加速度传感器模块
 I2C  3路I2C
 EEPROM  板载EEPROM芯片AT24C02
 JTAG  10pin（2×5，2.0间距）
 PMU管理按键  1个
 RST复位  1个复位按键
 Camera
 3 路，支持CMOS、AV摄像头（流媒体格式）双CMOS摄像头模块接口，
 可一键切换，支持自动识别（部分系统），支持1080P高清
 AV in
  可用AV转接板外接于CAMERA接口
 User Led  2个
 用户按键  8个
 红外IrDA  1路，支持红外遥控（可选配）
 MIPI接口  硬件支持12M Camera IF/MIPI CSI-2
 温度传感器  1个，温度传感器采集功能
 LCD类型选择  底板支持电容屏/电阻屏自由切换，可接VGA模块，跳线在LCD接口
