TQ210V6开发板+5寸电容屏

厂商 ：广州天嵌计算机科技有限公司

广东 广州市
  • 主营产品：
  • 研发设计ARM开发板
  • 承接嵌入式系统OEM
  • 开发板
联系电话 ：
商品详细描述

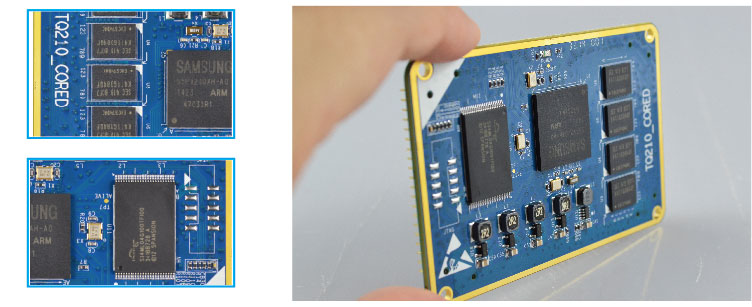

 广州天嵌计算机科技有限公司出品的 TQ210 使用 Samsung Cortex-A8 S5PV210 芯片， CPU采用 45nm 工艺制程，运行最大频率可达 1GHz，处理器内部为 64/32 位总线结构，32/32KB一级缓存，512KB 二级缓存。自带 3D 图形加速引擎（SGX540），2D 图形加速，最大支持8192x8192 分 辨率 。视 频编 码支 持 MPEG-4/H.263/H.264 达 到 1080p@30fps ， 解 码MPEG2/VC1/Xvid 视频达到 1080p@30fps ；支持高清 HDMI TV 输出。

 核心板尺寸
  80x52mm
 核心板层数
  8 层板沉金工艺、布局、布线充分考虑 EMC、EMI
 核心板引脚数
  200pin，采用 SMD 式插针接口
 CPU
  Samsung S5PV210 Cortex A8
 主频
  1GHz
 内存
  512MB，DDR2 128Mx4pcs
 Nandflash
  512MB，SLC（S34ML04G100TF100）（4GB eMMC可选）
 电源管理
  分立电源供电
 核心板功率
  1.5W (5V-300mA)

底板尺寸

183x131mm（不含接口超出板外框部分）

底板层数

2 层

输入电压

12 伏电源输入

套板待机功率

2.4W

套板最大功耗

3W

IO 口最大输入电压值

3.3V（禁止超过 3.3V 电压输入 IO 口）

Usb OTG

1 路 USB_OTG 2.0 下载调试接口

Usb Host

3 路 USB_HOST 2.0 接口

功放输出

支持左右声道各 1W 输出功率（8 欧负载）

HDMI

HDMI v1.3,1080p@30fps 高清数字输出

Audio

MIC、PHONE、集成功放接口，板载驻极体话筒

Ethernet

10/100M DM9000CEP

COM（232、485、TTL）

2 路 5 线 RS232， 4 路 TTL（两路复用） ， 1 路 RS485 （复用）

Keypad

6x6 矩阵键盘

RTC 备用电池

1 个

SD 卡座

1 个

WIFI

支持 SDIO WIFI，USB WIFI（可选配）

Beep(Buzzer)

1 路 PWM 控制的蜂鸣器

GPS 模块

支持串口通信的 GPS 模块

3G 模块

支持配套的 USB-3G 模块（可选配）

miniPCI-E 模块

支持 USB 通信的标准 miniPCI-E 模块 MF210

ADC

1 路电位器模拟 ADC 输入

PWM

3 路，1 路用到蜂鸣器，2 路用到显示屏

SPI

2 路 SPI 接口，可选配加速度传感器模块

I2C

3 路 I2C

EEPROM

板载 EEPROM 芯片 AT24C02

JTAG

10pin（2x5，2.0 间距，预留在核心板上）

RST 复位

1 个复位按键

Camera

1 路，支持 CMOS、AV 摄像头（流媒体格式）双 CMOS 摄

像头模块接口，可一键切换，支持自动识别（部分系统）

AV in

可用 AV 转接板外接于 CAMERA 接口

User Led

2 个

用户按键

8 个

红外 IrDA

1 路，支持红外遥控（可选配）

温度传感器

1 个，温度传感器采集功能

LCD 类型选择

底板支持电容屏/电阻屏自由切换，可接 VGA 模块，跳线在 LCD 接口右边

启动拨码选择

支持 NAND/EMMC/SD 卡/USB 多种启动方式
