商品详细描述
TI Sitara AM335X特点:
- 基于ARM Cotex-A8的MPU,主频支持1GHz;
- 512MB DDR3内存,1GB SLC Nandflash;
- UI及3D功能,集成3D图形加速器与显示控制器;
- 集成以太网接口、UART串口、CAN收发器等;
- 提供多达4组GPIO端口,每组32个,部分端口可配置多达7种复用功能;
- 支持Linux3.2、Android4.0操作系统;
- 核心板工作环境温度范围:-40℃ ~80℃。

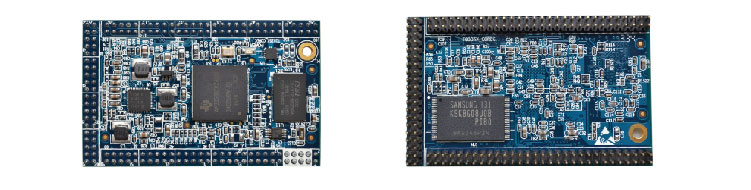

TQ_AM335X开发板采用“核心板+底板”结构方式。核心板对外接口采用U型双排插针接口(160个管脚),引出AM335X全部可用端口。
核心板尺寸 |
66.5x41mm |
核心板层数 |
6层沉金PCB设计、布局、布线充分考虑EMC、EMI |
核心板引脚数 |
160pin,采用插针接口 |
MPU |
TI AM335X ARM Cortex A8 |
主频 |
1GHz |
内存 |
512MB,DDR3 |
Nandflash | 1GB,SLC |
PMU(电源管理芯片) | 采用TI设计的电源管理芯片:TPS65910A3 |
核心板工作功耗 | 5伏 300毫安 |
底板尺寸 |
183x116mm(不含接口尺寸) |
底板层数 |
2层 |
输入电压 |
5伏3A电源输入 |
带7寸TN92屏待机功耗 |
10.8W |
带7寸TN92屏最大功耗 |
12W |
Usb OTG |
1路USB_OTG 2.0下载接口 |
Usb Host |
3路USB_HOST 2.0输出 |
SPK功放输出 |
支持 1W输出功率(10% THD、5V电源、8欧负载) |
Audio |
MIC、PHONE、功放接口 |
Ethernet |
10/100M RTL8211E |
COM(232、485、TTL) |
2路5线RS232,3路TTL,1路RS485(复用),CAN总线(复用) |
RTC备用电池 |
支持 |
SD卡座 |
1个 |
ADC |
支持6路 12位AD,1路电位器模拟ADC输入 |
PWM |
1路蜂鸣器 |
SPI |
1路SPI接口 |
IIC |
3路 |
EEPROM |
板载E2PROM芯片AT24C02 |
JTAG |
标准14PIN 简牛座(2*7,2.54间距) |
PMU管理按键 |
1个 |
RST复位 |
1路复位按键 |
User Led |
2个 |
LCD类型选择 |
24bit色,底板支持电容屏/电阻屏自由切换,通过跳帽选择 |
