IP6529 英集芯 45W输出车规级同步开关降压芯片 车载充电方案IC

IP6529是一款功能强大的车规级同步开关降压芯片，专为车载USB Type-C PD充电器设计，提供了完整的解决方案。以下是关于IP6529的详细解析：

一、核心特性
1、同步开关降压转换器
内置功率MOS，简化了电路设计。
输入工作电压范围广，从7.3V到32V，适应多种车载电源环境。
输出电压范围宽，从3V到21V，满足多种设备充电需求。
集成输出电压线补功能，提高输出电压稳定性。
输出具有CV/CC特性，即恒压/恒流输出，确保充电安全。
在VIN=24V，VOUT=5V/3A的条件下，板端转换效率高达92.7%，节能。

2、支持Type-C输出接口和USB PD协议
支持5V、9V、12V、15V、20V等多种电压输出，满足不同设备的充电需求。
兼容PD2.0/PD3.1/PPS输出协议，提供灵活的充电方案。
PPS支持3.3V~21V，20mV/step的电压输出，实现精细的电压调节。

二、快充输出协议支持
支持Type-C口的PD输出协议，兼容性强。
支持BC1.2和Apple协议，适用于多种手机和平板电脑。
支持QC2.0、QC3.0和QC3+输出快充协议，兼容市面上大部分快充手机。
支持AFC输出快充协议，适用于三星等品牌的快充设备。
支持FCP输出快充协议，适用于等品牌的快充设备。
支持UFCS输出快充协议，适应未来统一的快充标准。

三、多重保护与高可靠性
提供输入过压、输入欠压、输出短路、输出过流等多重保护机制，确保充电安全。
具备过温保护功能，防止芯片过热损坏。
DP/DM/CC过压保护，确保数据传输和充电控制的安全性。
CC直流耐压25V，HBM ESD 2KV，提高芯片的抗干扰能力和使用寿命。

四、封装与应用

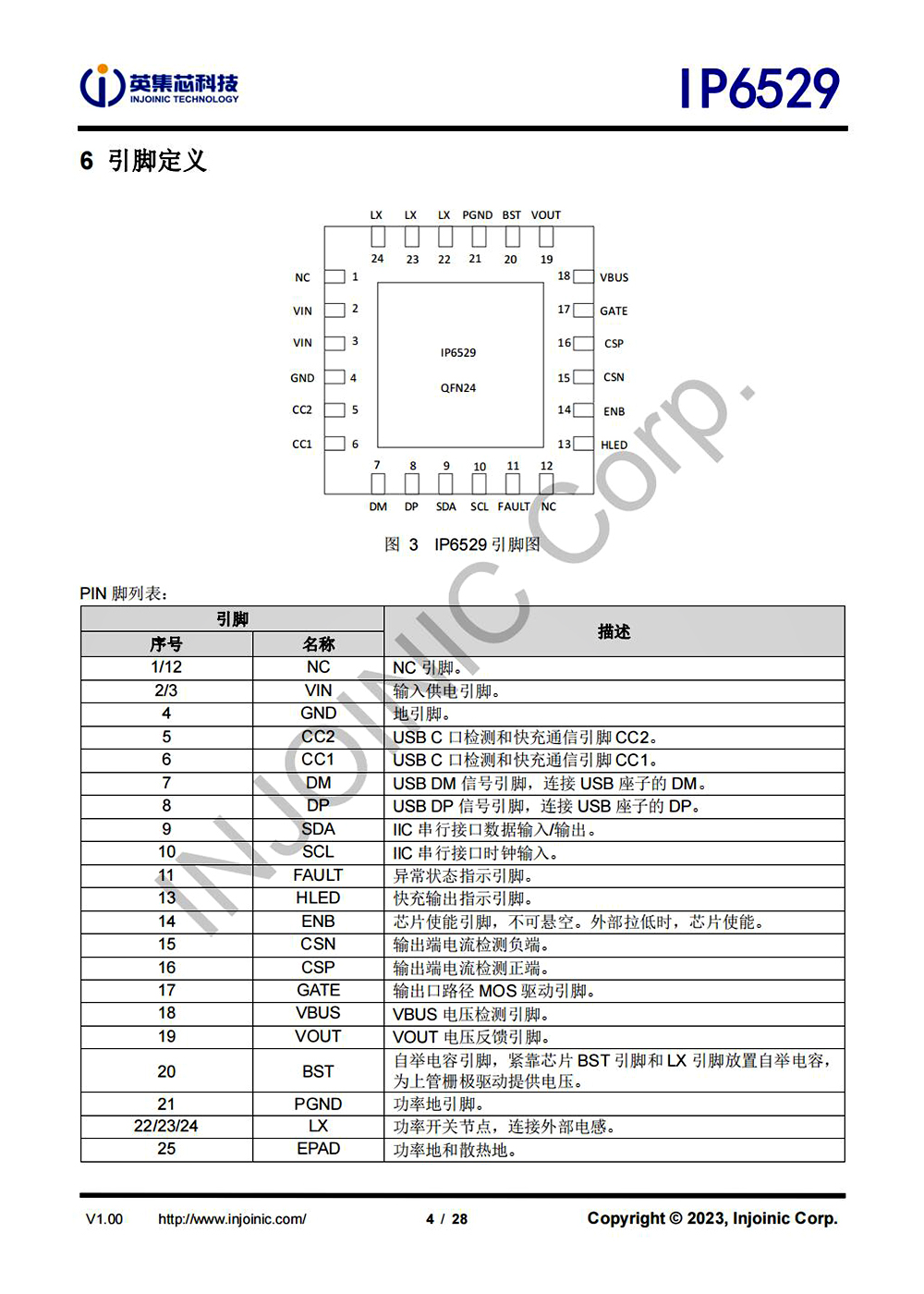

采用QFN24封装，体积小，便于集成到车载充电器中。
适用于USB Type-C PD充电器，为车载充电提供、安全的解决方案。
综上所述，IP6529作为一款集成同步开关的降压芯片，凭借其丰富的快充输出协议支持、节能的转换效率、多重保护机制以及小巧的封装尺寸，成为车载USB Type-C PD充电器的理想选择。

IP6529是一款功能强大的车规级同步开关降压芯片，内置功率MOS，简化了电路设计。支持5V、9V、12V、15V、20V等多种电压输出，满足不同设备的充电需求。支持Type-C口的PD输出协议，兼容性强。采用QFN24封装，体积小，便于集成到车载充电器中。专为车载USB Type-C PD充电器设计，提供了完整的解决方案
