IP5320 英集芯 移动电源方案芯片 3A充放电 同步升压转换 Type-C协议

英集芯 IP5320 是一款高度集成的多功能移动电源管理芯片，专为移动电源、手机、平板电脑等便携式设备设计，具备充电、升压、电量指示及多种保护功能，以下是详细介绍：

一、核心功能
1、充电与升压
支持 3A 同步开关充电 和 3A 同步升压转换，升压效率达 95%，充电效率达 93%。
内置电源路径管理，支持边充边放，并具备输出线补功能。
2、电量显示
内置 10bit ADC 和电量计，支持 1/2/3/4 颗 LED 电量显示，以及 88、188 等数码管电量显示，可智能识别 LED 灯模式和数码管。
3、Type-C 支持
集成 Type-C DRP 协议，支持单口输入输出，集成手机充电电流智能识别 DCP。
4、低功耗设计
智能识别负载拔出，自动进入待机状态，待机功耗小于 150?A。
5、保护功能
提供输出过流、过压、短路保护，输入过压、过充、过流保护，以及整机过温保护。
VIN 瞬态耐压高达 16V，ESD 4kV。

二、技术优势
1、高集成度
仅需一个电感即可实现降压与升压功能，支持低成本电感和电容，有效减小整体方案尺寸，降低 BOM 成本。
2、灵活定制
可灵活低成本定制方案，满足不同用户需求。
3、宽电压范围
支持 4.20V、4.30V、4.35V 和 4.40V 的锂电池，适应多种电池类型。
4、内置驱动电路
内置多种数码管驱动电路，进一步简化 BOM。

三、应用领域
移动电源/充电宝
手机、平板电脑等便携式设备

四、封装与规格

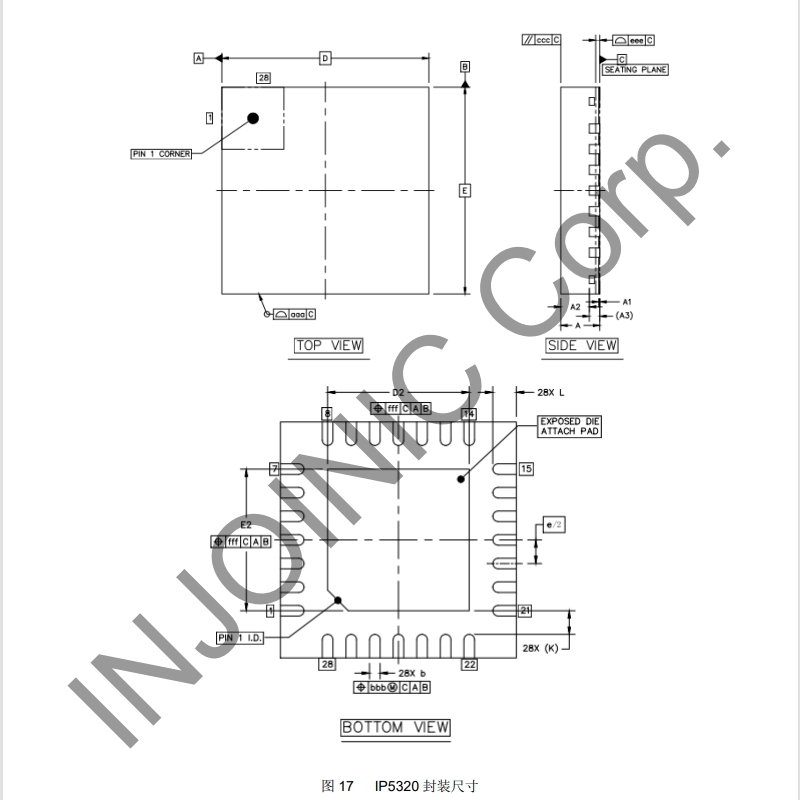

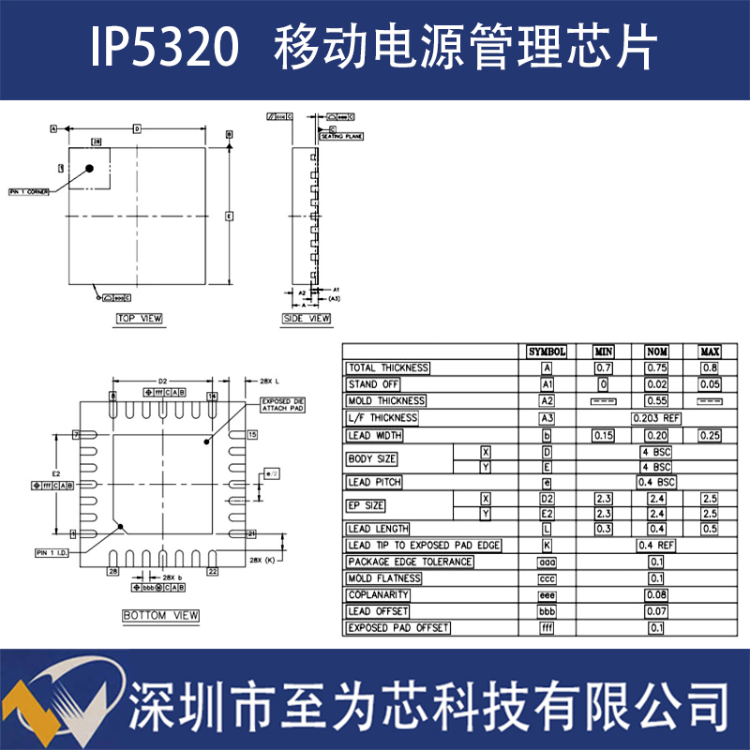

封装类型：QFN28（4mm × 4mm）
工作温度范围：0°C 至 70°C
输入电压：5V
输入耐压：16V
充电电流：3A
输出电流：3A
开关频率：350kHz

五、总结
英集芯 IP5320 是一款功能强大的移动电源管理芯片，适用于需要充电、升压转换及电量显示的便携式设备。其高集成度、低功耗设计及丰富的保护功能，使其成为移动电源和便携设备的理想选择。
