IP5356M 英集芯 22.5W大功率输出 移动电源方案芯片 双向快充协议

英集芯IP5356M是一款功能强大、高度集成的22.5W大功率快充移动电源SOC芯片，专为快充移动电源、充电宝和其他便携设备设计。以下是对其核心特性和优势的详细介绍：

一、核心特性
1、快充协议支持：
支持高压SCP、双向PD3.0等全部快充协议，包括QC2.0/QC3.0、FCP/AFC、SCP、USB C PD2.0/PD3.0、PPS等多种主流快充协议。
兼容BC1.2、Apple、三星、等手机快充，确保广泛的设备兼容性。
2、高功率输出与充电：
输出功率达到22.5W，满足大容量电池的手机和平板电脑的快速充电需求。
电池端充电电流可达5A，支持18W充电，缩短充电时间。
3、多接口支持：
提供USB A×2、USB B、USB C四个接口，任意一个USB口都支持快充，其中USB-C口支持双向快充。
满足不同设备连接需求，用户可以同时连接多种设备，无论是手机、平板还是其他便携设备，都能轻松应对。
4、高集成度设计：
内置开关功率MOS、路径MOS等元件，单电感即可实现充电、放电功能。

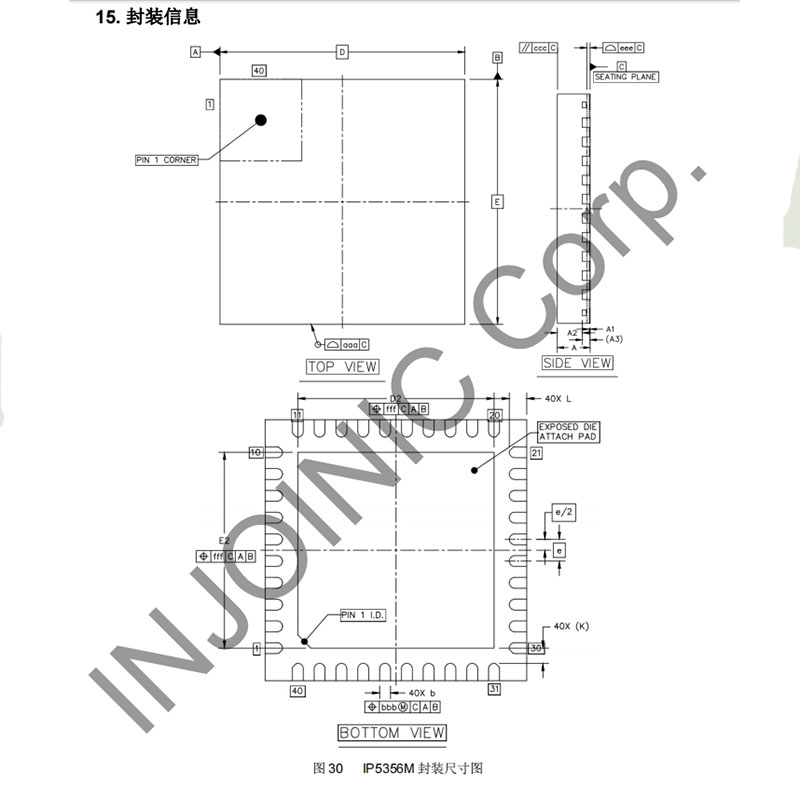

采用QFN40封装形式，有效减小了整体方案的尺寸和成本。
5、智能电源管理：
内置智能调节功能，能够根据设备需求和电池状态自动调节充电电流，避免能源浪费，提高充电效率。
支持I2C控制接口，实现更复杂的电源管理功能。
6、电量测量与显示：
内置14bit ADC和电量计，准确测量电池电压和电流，提供准确的电量信息。
支持1/2/3/4颗LED电量显示，以及88、188等各种数码管电量显示，满足不同设备的显示需求。
7、多重保护机制：
提供输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放、过流保护，芯片过温保护，充放电电池温度NTC保护等多重保护措施。
确保设备在使用过程中的安全，避免安全隐患。

二、优势总结
1、的性能：
高达22.5W的输出功率和5A的充电电流，满足大容量电池的快速充电需求。
的快充协议支持，确保对市面上主流手机品牌的广泛兼容性。
2、高集成度与低成本：
单电感实现充电、放电功能，减少外围器件数量，降低BOM成本。
紧凑的封装形式，减小整体方案尺寸，适合应用于小型化、便携式的移动充电产品中。
3、智能与便捷：
智能调节功能，根据设备需求和电池状态自动调节充电电流，提高充电效率。
多种电量显示方式，方便用户随时掌握设备电量情况。
4、安全可靠：
多重保护机制，全方位守护设备安全。
确保设备在充电过程中不会受到任何损害。
5、应用广泛：
适用于移动电源、充电宝、手机、平板电脑等便携设备。
提供完整的电源解决方案，满足高功率、率充电需求。
