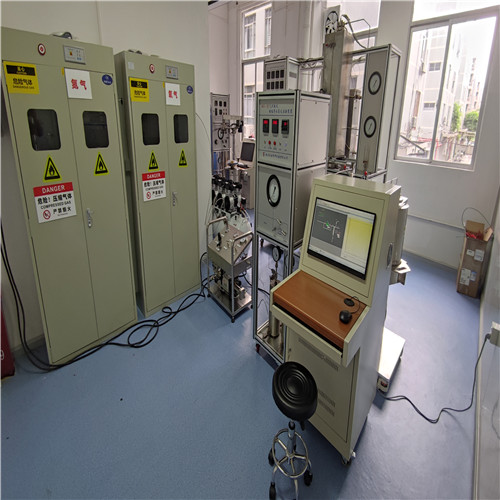

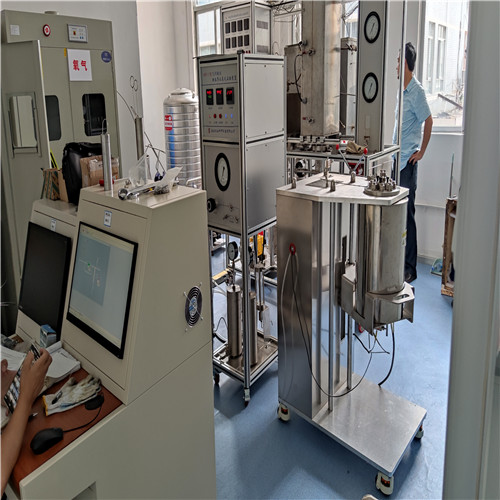

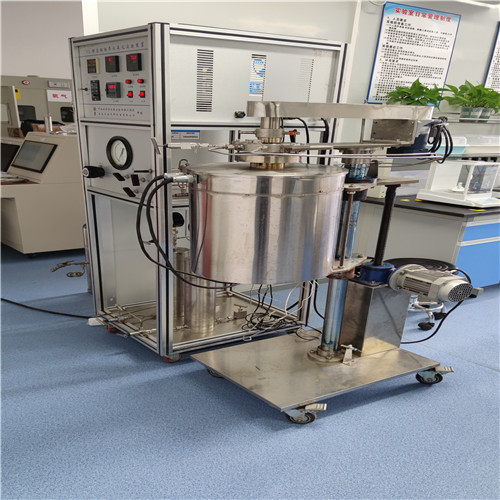

SYH-2型超临界水氧化装置

一、概述 超临界水氧化系统装置处理方法主要采用在污水中溶解大量的氧气，使有机废物发生反应生成CO2、H2O和N2等无毒物质。该装置提高温度、压力条件还可实现超临界水氧化SCWO。 超临界水是指温度和压力高于其临界点的稠密流体，当温度高于水的临界温度374.3℃，压力大于水的临界压力22.1MPa时，水的性质发生了很大的变 化。超临界水中的氢键几乎不存在，且具有很低的介电常数和很好的扩散传递性能。现在许多的毒废物、生物污染和有机废水的处理利用传统的技术不能奏效。而超临界流体由于具有其特殊性能受到各国学者的瞩目，相继开发出各自特点的超临界水氧化反应装置，用于污水处理，有的已实现了工业化。 二、实验原理介绍 超临界水氧化装置的工作原理是：废水和氧气分别经过高压泵增压，在经预热器加热到一定的温度后进入反应釜反应，反应过程中又产生大量的反应热，将污水泥中的有机物氧化成CO2、H2O和N2等无毒物质，达到反应时间后，再经过冷却器冷却，经回压阀降压，再进入气液分离器分离出气相产品和液相产品。 三、技术参数 反应釜：釜体容积500ml, HC合金，40MPa，550℃ 搅拌系统：0-800rpm 无级调速 双柱塞泵：4L/h，50MPa 高压阀门：50MPa，φ6mm、HC合金 电源：三相五线制 380V/50Hz 总功率8.5kW 安装尺寸：1400×900×1700mm，外加操作空间
