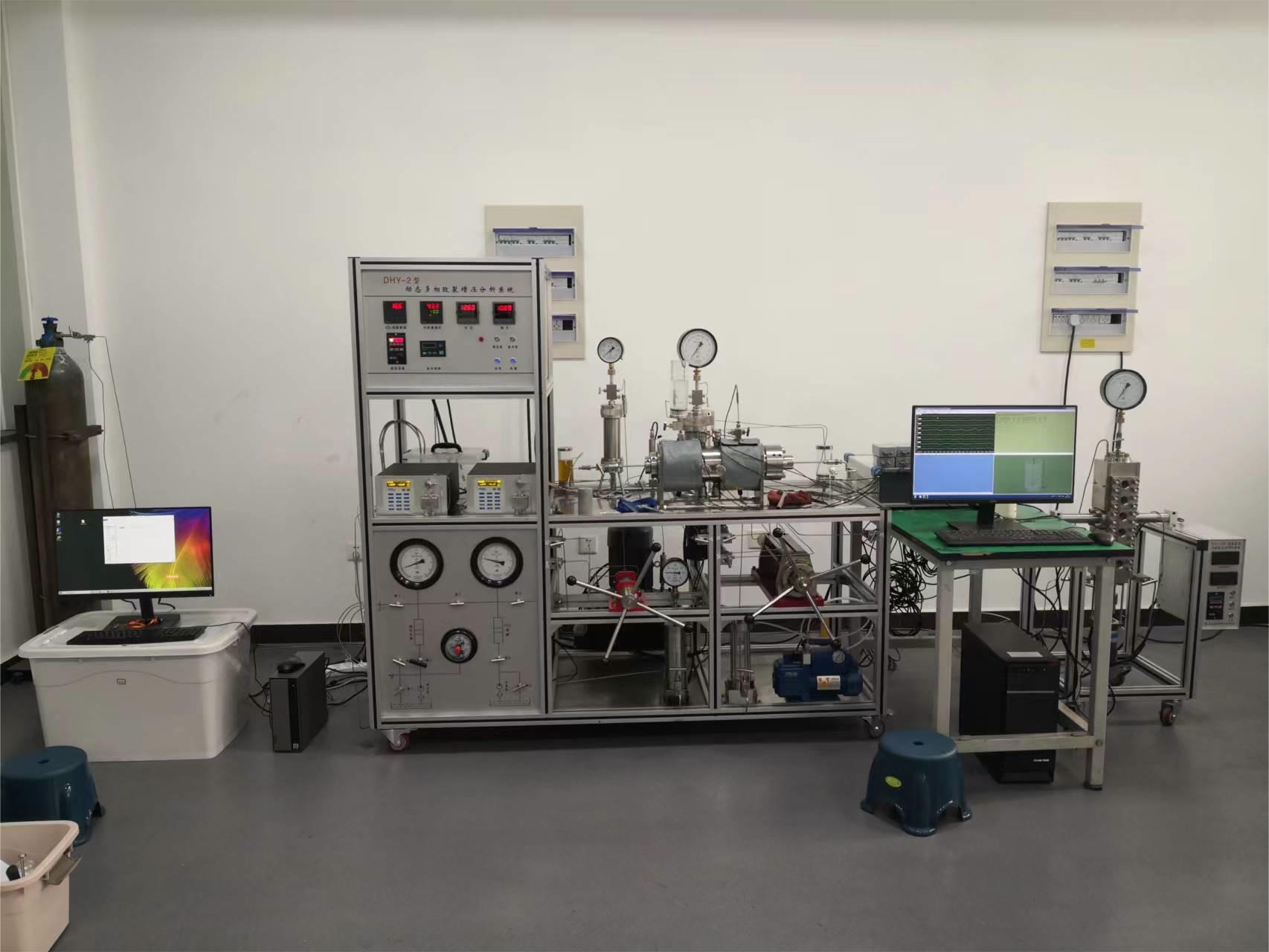

超临界二氧化碳恒速恒压PVT相平衡装置

一、技术指标 1、 工作压力：50MPa，精度0.01MPa。 2、 工作温度：室温-150℃，精度0.1℃。采用油循环方式加热。 3、 体积测量精度：0.01ml 4、 平衡釜有效尺寸：φ35.68×250mm，容积250ml。 5、 可变体积：0-200ml（可变高度50-250mm） 6、 视窗，可视范围φ20mm，上、下两组。 7、平衡架可翻转。 二、组成装置的各部件技术指标 1、伺服电机、伺服系统：功率750W，可控制相平衡釜的压力及体积变化量。 2、减速机、蜗轮蜗杆变速箱：用于伺服电机减速。减速箱传动比1:10，蜗轮蜗杆变速箱传动比1:20。 3、丝杠螺母副：采用滚珠丝杠螺母副，传动精度高，摩擦系数小。将旋转运动转变为柱塞的往复运动，从而改变相平衡釜的体积和压力。 4、相平衡釜：平衡釜有效尺寸：φ35.68×250mm，容积250ml。工作压力：50MPa。釜体上安装视窗，可视直径20mm，分上下两组。 5、搅拌系统：采用磁力传动搅拌方式搅拌釜内介质，搅拌速度0-800r/min可调。 6、温控系统：平衡釜外安装夹套，采用恒温油浴循环恒温油加热方法对平衡釜加热控温。温控范围：室温-150℃。 7、气增压注入系统 包括静音空压机，气体增压泵，高压储气罐等部件 （1） 静音空压机：工作压力0.8MPa，排气量0.8m3/min，功率4.4KW，驱动气体增压泵。 （2） 气体增压泵：气体增压，工作压力50MPa，增压比：100:1。 （3）高压储气罐：容积1L，工作压力60MPa。 8、液体注入系统：可在高压下将液体注入相平衡釜，由手动泵、液体储罐等组成。 手动泵：压力50MPa。 液体储罐：活塞式，压力50MPa，容积1000ml。 9、压力测量：平衡釜内压力才用压力变送器测量，压力变送器量程60MPa，精度0.01MPa。 10、位移测量：平衡釜的体积变化可通过位移计测量，位移计变化1mm，体积变化1ml。精度0.01mml。 11、旋转支架：平衡釜安装在一个可旋转支架上，整个釜体可180°旋转。 12、控制系统：通过控制面板上的触摸屏，可控制平衡釜压力、柱塞运动速度等参数。
