全直径岩心抽空饱和装置

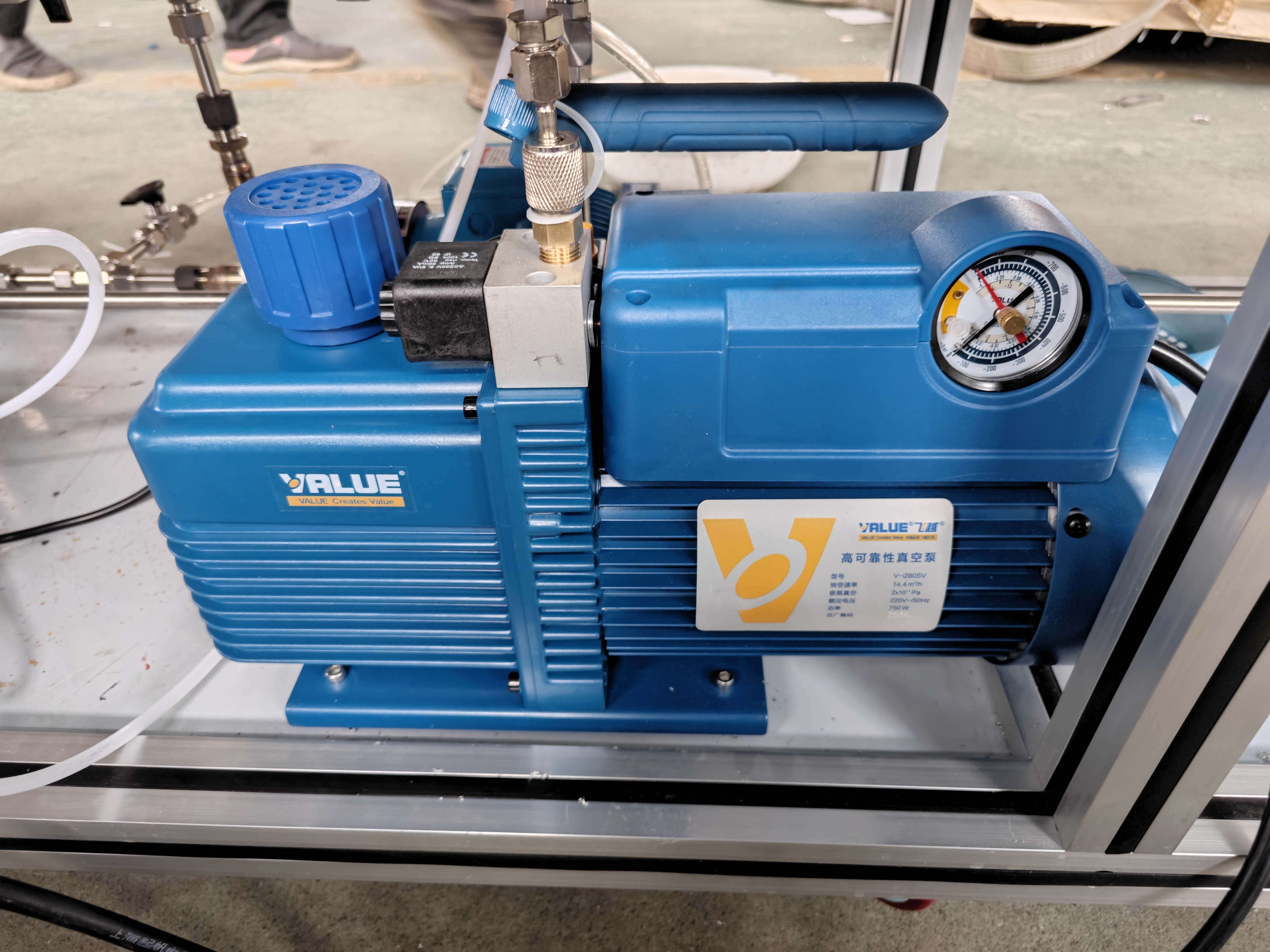

配置清单 序号 名 称 规 格 数量 品牌 1 有机饱和缸 内径φ250x1000mm 4 套 海科仪 2 真空泵 20m?/h 1 台 飞越 3 真空表 -0.098MPa 4 只 上海 4 高压阀门 DW6 12 只 灵峰洛克 5 高压截止阀 DW6 5 只 海科仪 6 管路流程 DW6/20MPa 1 套 海科仪 7 不锈钢进液泵 10L/h 1 台 上海 8 真空储罐 2L 1 台 海科仪 9 电控 220V 1 套 海科仪 10 移动支架 铝型材 1 套 海科仪 12 过滤器 DW6 4 个 海科仪 13 不锈钢岩心篮 Φ200x1000mm 4 个 海科仪 设备要求 抽真空饱和系统应该至少包含：抽真空设备、气密性真空罐、存液浸液罐、 泵液设备、便捷控制柜、其他附件如：气液管、控制阀、真空表等。 1） 抽真空设备： 采购标准真空泵，根据真空装置总体积选择合适功率的真空泵，要 求同时对四个真空罐抽真空，保持真空 5 小时以上，要求真空不低 于-0.0986Mpa（29in 汞柱）。 图 2 抽真空饱和真空罐示意图 2） 气密性真空罐 气密性真空罐，要求至少 1 面可以观测管内砂岩靶情况，可用有机 玻璃制成，方便观察饱和时液面上升情况，真空罐抽气口在上方， 下方有进出液口，进出液口应有缓冲过滤装置（保证进液由靶体底 部进入，同时出液时过滤砂及杂质）；为了增加抽真空效率至少需要 4 个真空罐一起工作，单个罐体要求内径不小于 250mm，高度不低于 1000mm。要求真空罐附真空表。 图 3 抽真空饱和真空罐示意图 3） 泵液设备 需将盐水由存液罐中抽取，向真空罐供液，饱和结束后将真空罐内 液体抽至存液罐中。泵液设备应配备可调节流量的控制阀，控制进 液速度，避免液面高度上升过快。 4） 存液罐（存液槽） 用于配置饱和液体、存储饱和液体、浸泡砂岩。存液装置应设置分 区，溶液配置区、饱和后砂岩靶浸置区（放置至少 15 根砂岩靶）。 溶液配置区需要接通向真空罐中泵液的通道、清洗排液通道，需设 置过滤装置，避免杂质和砂堵塞管路。砂岩靶浸置区应该能便于吊 取砂岩靶，并保证靶体相互隔离避免碰伤。 5） 便捷控制柜 需要对真空泵及泵液设备进行控制及参数设置，具备控制开关，参 数设置包含真空值、抽真空后保压时间设定，定时关闭及真空补偿、 各管路的泵液开关、进液流量调节阀进行流量控制。 6） 其他工装 靶体便捷转运夹爪（保证方便吊装转运砂岩靶、不损伤砂岩靶），电 子称（用于砂岩靶干重及湿重称量，要求量程 200Kg，精度为 1g） 安全环保要求 1） 电器设备应该进行接地处理，防止设备静电； 2） 设备配置应充分保证可靠性及成熟性，布局合理、操作维护简单方 便，保证安全、可靠运行； 3） 在饱和装置及泵处应该考虑液体收集盘，防止饱和液漏出污染环境； 4） 由于介质为盐水，选材应考虑耐腐蚀的材质。
