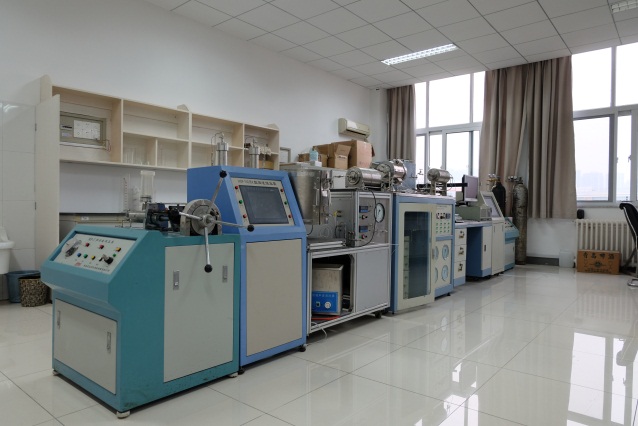

LM-2型 长岩心物理模型

用于窒内模拟地层条件下CO2吞吐,亦可进行注水、注气、化学驱等其他项目的流动试验 一、 仪器的功能 　　利用该仪器可以在实验室条件下开展水驱、 化学驱油机理及提高采收率的研究。 二、 组成仪器的各个系统 1． 储液系统 　　用于储存地层油、 地层水、 注入水及各种驱油溶剂。 　　由 4 只 ZR-2 型 2000mL、 20MPa 中间容器组成， 容器上堵头可拆， 便于装液、 清洗。 容器上、 下各 2 只阀门用于放空和连接平流泵、 长岩心模型。 2． 中间容器控温箱 　　用于中间容器的加热控温， 控温范围： 室温～120℃， 精度±1℃。加热温度由温控仪设定并控制， 除自动控温之外， 该控温箱还含有过温保护功能。 具体操作方法详见温控仪使用说明书。 　　控温箱安装有脚轮， 可方便移动。 3． 长岩心模型 　　模型规格： φ25×1000mm、 压力： 20MPa、 工作温度： 室温～150℃，模型整体安装在一个带万向刹车轮的固定支架上， 可 90° 旋转。 4． 可拆卸式两半加热套及控温系统 　　用于长岩心模型加热， 控温范围室温～120℃， 精度±1℃。 有两套控温系统， 可分别控温测温。 除自动控温外， 含有过温保护功能，具体操作详见温控仪使用说明书。 　　温控仪型号 XT—7512。 5． 压力测量系统 　　用于长模型进口及各段压力的测量采用压力表及压力变送器双重显示不同测压点采用不同量程的压力表及压力变送器。 　　压力变送器共 7 只， 精度 0.1%F.S， 量程依次为 20MPa、 20MPa、 10MPa、10MPa、 6MPa、 2.5MPa、 0.6MPa 　　压力变送器型号 DG1300—BZ， 压力显示器是 7 套， 型号 WP－C801－20－12－P ，该显示器带标准 RS232 接口， 可实现与计算机通讯， 可调零、 调满度。 　　 6． 数据采集系统 　　由数据采集板、 微机及采集软件等组成， 用于数据的采集、 存储、 提取。 　　采集板型号： MOXa C168H/PCI 7． 真空系统 　　由一台 2XZ—4 型真空泵及缓冲容器、 真空表组成， 用于模型的抽空 8． 长岩心驱油装置操作台 　　其操作面板上安装有压力表， 压力显示器， 泵、 温控仪、 阀门、 电源开关等元件， 操作台下部带万向刹车轮， 方便移动。 三、安全 　　1． 容器注满介质后， 切不可将容器上、 下阀门全部关死后加温， 以防热膨胀过压， 压裂容器。 　　2． 压力表、 压力变送器有其量程， 当压力接近量程后， 应及时关闭相应的阀门， 以防超压损坏表及压力变送器。
