冲床机器人焊接机器人

厂商：广州荣旭智能装备有限公司

广东广州市

主营产品：
OTC搬运机器人
OTC码垛机器人
OTC冲床机器人

联系电话：13600472257

商品详细描述

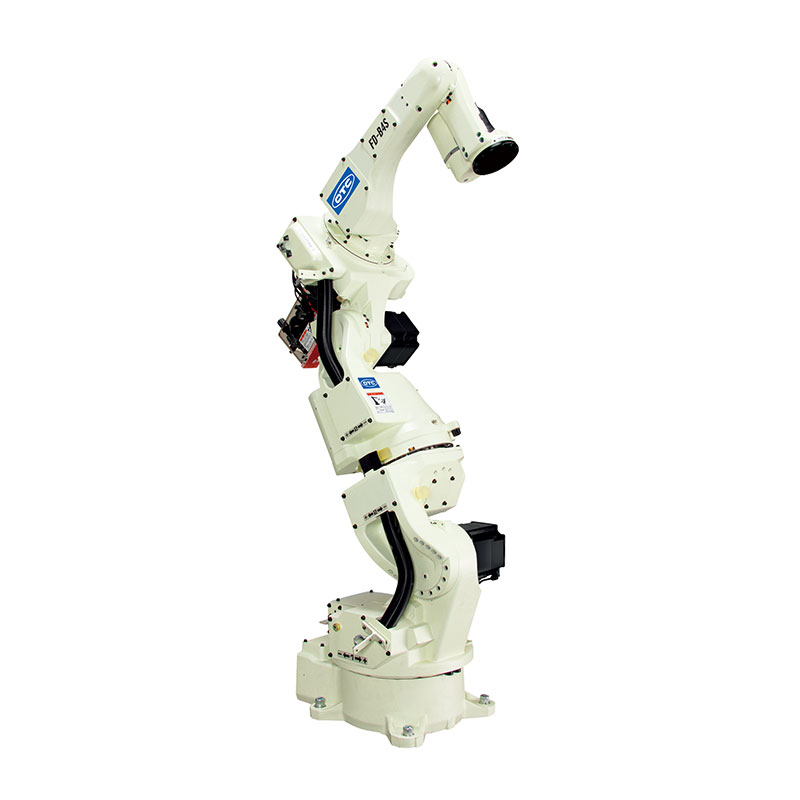

一、FD-V6S产品特点：
1.保持焊位置和姿势不变的情况下，可以改变机器人的姿势；
2.7轴机器人的复杂示教，通过运用协调技术，实现简单的手动操作；
3.将焊接电缆内藏于第7轴机构中，示教作业时不需要担心电缆与夹具及工件的干涉。
产品详情

产品详情


构造			垂直多关节型
轴数			7
手臂可搬重量			6kg
位置重复精度			±0.08mm(注1)
驱动方法			AC伺服马达
驱动容量			3600W
位置反馈			绝对值编码器
动作范围	基本轴	J1(旋转1)	±170°
		J2(前后)	-145°~+70°
		J7(旋转2)	±90°
		J3(上下)	-170°~+149°
	手臂轴	J4(回转)	±180°
		J5(摆动)	-50°~+230°
		J6(扭转)	±360°
速度	基本轴	J1(旋转1)	3.66rad/s{210°/s}
		J2(前后)	3.66rad/s{210°/s}
		J7(旋转2)	3.14rad/s{180°/s}
		J3(上下)	3.66rad/s{210°/s}
	手臂轴	J4(回转)	7.33rad/s{420°/s}
		J5(摆动)	7.33rad/s{420°/s}
		J6(扭转)	10.82rad/s{620°/s}
手臂负荷能力	允许扭矩	J4(回转)	11.8N.m
		J5(摆动)	9.8N.m
		J6(扭转)	5.9N.m
	允许惯性矩	J4(回转)	0.30kg.m?
		J5(摆动)	0.25kg.m?
		J6(扭转)	0.06kg.m?
机器人动作范围截面面积			2.58m? ×340°
使用环境条件			温度：0~45℃、湿度：20~80%RH(无结露)
本体重量			178kg
上部手臂可载重量			10kg(注3)
安装方法			地面(注4)
本体颜色			白色(芒赛尔色标10GY9/1)

注1：位置重复精度遵照JIS B 8432 是标准的工具中心点(TCP)测量值

注2：第6轴的动作范围可能因第5轴的姿势而受到限制

注3：上部手臂可搬重量随着可搬重量可以变化

注4：需要侧挂、吊装规格时请咨询我司销售人员
