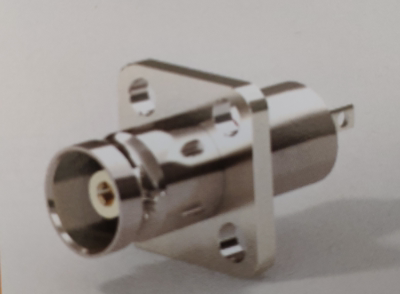

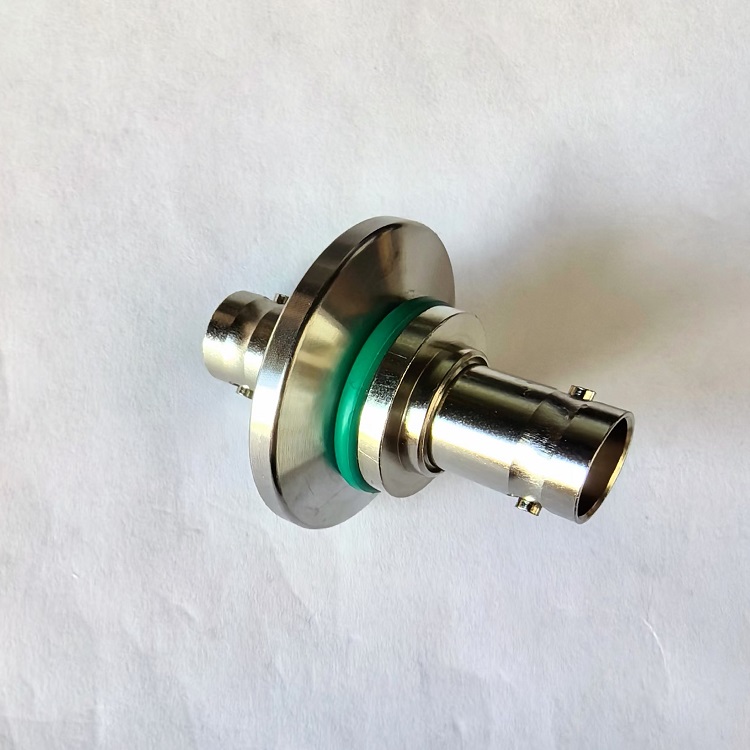

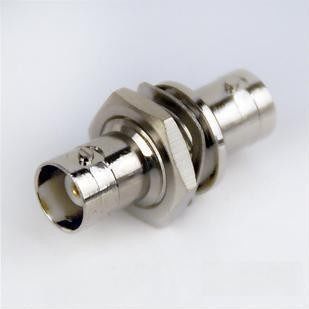

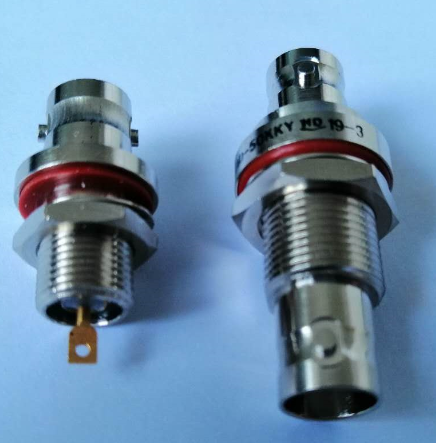

BNC电极法兰

真空馈通安装在压力或真空系统舱壁上，通过其气密设计保护压力差不受破坏来提供输入输出的途径。光纤真空馈通可采用任何想要的法兰、底座或槽口因而可匹配不同的波长。选用真空接头时需要考虑很多因素，包括安装形式，轴承类型和位置，轴的尺寸、强度和接头特点，残余磁场，压力真空等级和保障系统稳定所需的密封位置等。另外，还要考虑光纤外甲的直径和要安装真空馈通的孔直径等。

技术标准

1、光纤类型：阶跃式多模光纤

2、芯径尺寸：200?m, 400?m, 600?m

3、波长：UV/VIS：190nm – 1250nm， VIS/IR：300nm – 2400nm

4、数值孔径(NA): 0.22 接头类型：SMA905

5、法兰类型：螺栓类型，ConFlat 法兰, ISO Klein 法兰 (KF)

6、标准工作温度范围：-40°C ～+125°C

7、压力级别: 1 X 10^-9 Torr

规格

真空馈通和尾端部分

1、10^-7 torr

2、工作温度达 175°C

3、(光纤尾端可达250°C )

4、接头处插入损耗 -0.8dB 到 -2.0dB

5、长度 2.500”

6、直径0.375”

7、不锈钢

压力馈通部分

1、10,000psi (30,000psi 短期) – 与长度直径有关

2、长度 2.50”

3、直径0.375”

4、不锈钢
