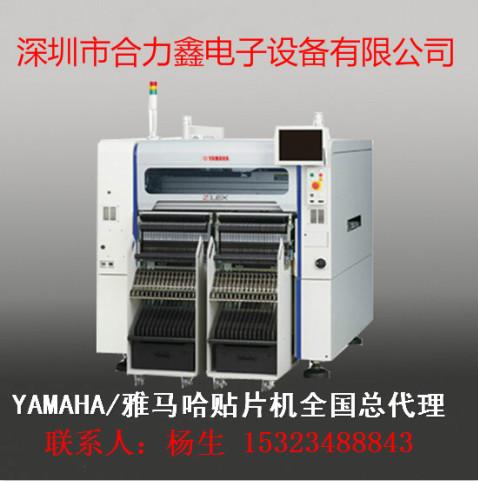

贴片机|高速贴片机

厂商 :深圳市合力鑫电子设备有限公司

广东 深圳
  • 主营产品:
  • 贴片机
  • 波峰焊
  • 接驳台
联系电话 :15323488843
商品详细描述


联系人:杨生:QQ:523372886      手机:13823395076//15323488843


我公司销售全新/JUKI贴片机无铅回流炉,回流焊机,波峰炉/无铅波峰炉,接驳台,上下料机,波峰焊出入板机,smt回流焊,回流炉,smt周边设备




 杨生15323488843

 特点 电动式供料器适用 激光识别 图像识别


Laser sensor: LNC60
不断完善的KE系列产品。
 从而实现灵活的高速高品质电动化生产线构架。


■ 芯片元件
  23,500CPH 芯片(激光识别/最佳条件)

18,500CPH 芯片(激光识别/依据IPC9850)


■ IC元件

9,000CPH IC(图像识别/使用MNVC选购件时)


■
0402(英制01005)芯片~33.5mm方形元件


■
激光贴装头×1个(6吸嘴)


■
采用电动式双轨供料器,最多可装载160种元件。


■
高速连续图像识别(选项)


■
对应长尺寸基板(选项)


规格:


基板尺寸

M型基板(330mm×250mm)



L型基板(410mm×360mm)



L-Wide型基板 (510×360mm)*1



XL型基板(610mm×560mm)



长尺寸基板(L型基板规格)*2
 800×360mm


长尺寸基板
(L-Wide型基板规格)*2
 1,010×360mm


长尺寸基板(XL型基板规格)*2
 1,210×560mm


元件高度

6mm规格





12mm规格





元件尺寸

激光识别



0402(英制01005)芯片~33.5mm方形元件



图像识别

标准摄像机



 3mm*3~33.5mm方形元件

高分辩率摄像机
(均为选购件)


 1.0×0.5mm*4~20mm方形元件



元件贴装速度



芯片元件
 最佳条件
23,500CPH

IPC9850
18,500CPH



IC元件*5

 9,000CPH *6



元件贴装精度

激光识别

±0.05mm(Cpk≧1)



图像识别

±0.04mm



元件贴装种类

最多160种
 (换算成8mm带 (使用电动式双轨带式供料器时))*7



*1 L-Wide基板规格为选购品



*2 长尺寸基板对应规格为选购品



*3 使用 MNVC(选购项)


*4 使用高分辩率摄像机及MNVC(均为选购件)时。


*5 实际工效:IC元件的贴装速度是在M尺寸基板上整面贴装36个QFP(100针以上)或BGA(256球以上)时的换算值。
(CPH=平均1小时的贴装元件数量)


*6 使用MNVC、全吸嘴同时吸取时的换算值。KE-3010是MNVC选购件。



*7 使用EF08HD










联系人:杨生:QQ:523372886      手机:13823395076//15323488843


我公司销售全新/JUKI贴片机,JUKI贴片机,雅马哈贴片机/YAMAHA贴片机,三星贴片机/SAMSUNG贴片机,富士贴片机/fuji贴片机,松下贴片机/PANASONIC贴片机,西门子贴片机/SIEMENS贴片机,三洋贴片机/SANYO贴片机,半自动印刷机,全自动印刷机:DEK,MPM,松下,富士印刷机,BUT,HELLER,ERSA等各类无铅回流焊,无铅回流炉,回流焊机,焊锡机,波峰炉/无铅波峰炉,接驳台,上下料机,波峰焊出入板机,smt回流焊,回流炉,smt周边设备






高速通用贴片机KE-1080

特点: 杨生15323488843








JUKI以具有高可靠性的KE系列产品为基础,
推出了更加追求经济效益的新机型KE-1080



■ 芯片元件
  16,300CPH(0.221秒/芯片)(激光识别/最佳条件),

14,100CPH : 芯片(按照IPC9850标准)


■ IC元件
  3,400CPH (图像识别/使用MNVC选购件时)

■
元件尺寸

  0402(英制01005)芯片~74mm方形元件、或50×150mm

■
贴装精度

  激光识别 : ±0.05mm(Cpk≧1)
  图像识别 : ±0.03mm(使用MNVC(选购件)时±0.04mm)

■
高精度/高生产性能


■ 适应范围广

■ 双驱动XY

■ 高运行率

■ 便于用户的操作性






规格:




规格





基板尺寸

L基板用(410×360mm)





E基板用(510×460mm)





元件尺寸

激光识别

0402(英制01005)芯片~33.5mm方元件



图像识别
 高分辨率摄像机(选购项)
1.0×0.5mm*1~74mm方元件
 或 50×150mm



元件贴装速度



芯片元件
 最佳条件
16,300CPH

IPC9850
14,100CPH



IC元件

 3,400CPH *1



元件贴装精度

激光识别

±0.05mm(Cpk≧1)



图像识别

±0.03mm(使用MNVC(选购件)时±0.04mm)



元件贴装种类

最多80种(换算成8mm带)





*1 使用MNVC(选购件)



设备技术参数







一. 机器规格参数:







Model 型号

A5

Item 项目



网框尺寸Screen Frames

Min Size

370X470mm

Max Size

737X737mm

Thickness

25~40mm

PCB Min Size 最小尺寸

50X50mm

PCB Max Size 最大尺寸

400X340mm

PCB Thickness 厚度

0.4~6mm

PCB Warpage 翘曲量

1%

Transport Height  传送高度

900±40mm

Transport Direction 传送方向

Left-Right;Right-Left;Left-Left;Right-Right
-;-;-;-

Transport Speed 运输速度

Max 1500mm/S Programmable

Board Location
PCB的定位

Support System 支撑方式

Magnetic Pin/Up-down table adjusted/supportblock
by hand磁性顶针/可调节顶升平台/等高块

Clamping System 夹紧方式

 side clamping,vacuum nozzle,边夹,真空吸嘴

Print head 印刷头

Two independent motorised printheads
 两个独立的直联式马达驱动印刷头

Squeegee Speed 刮刀速度

6~200mm/sec

Squeegee Pressure 刮刀压力

0~15Kg 马达控制

Squeegee Angle 刮刀角度

60°/55°/45°

Squeegee Type 刮刀类型

Stainless steel(Standard), plastic 钢刮刀标准,胶刮刀

Stencil Separation Speed 钢网分离速度

0.1~20mm/sec Programmable

Cleaning System 清洗方式

DryWetVacuum (Programmable)  干、湿、抽真空

Table Adjustment ranges 工作台调整范围

X:±10mm;Y:±10mm;θ:±2°

整机参数 Machine



Repeat Position Accuracy 重复定位精度

±0.01mm

Printing Accuracy 印刷精度

±0.025mm

Cycle Time 印刷周期

<7s (Exclude Printing & Cleaning)

Product Changeover 换线时间

<5Min

Air Required 使用空气

4.5~6Kg/cm2

Power Input 电源

AC:220±10%,50/60HZ 1Φ 3KW

Control Method 控制方法

PC Control

Machine Dimensions 机器外形尺寸

1220(L)X1355(W)X1500(H)mm

Machine Weight 机器重量

Approx:1000Kg



公司名称:正实自动化设备有限公司

地址:广东深圳市宝安区福永镇和平社区大友工贸大厦(园区)8

联系人:雷 S

联系电话:13823669054

“做人堂堂正正,做事踏踏实实”是正实人的忠诚信条。正实人愿与广大朋友携手,共创辉煌





以下是回流焊参数与介绍资料:




REFLOW-H8全电脑无铅回流焊机 杨生15323488843
特点:
■Windows-XP视窗操作界面,设计两种控制方式,电脑控制与紧急手动控制,具有安全保障功能;
■采用世界顶级德国技术的加热方式,热转换率极高,相同的炉温设置可达到比同类机型高出15%的产能,同样的产能可实现比同类机低15-20℃的炉温设置进一步减低热风对PCB板及元器件的微损伤;
■各温区采用强制独立循环,独立PID控制,上下独立加热方式,使炉腔温度准确,均匀,热容量大
■由于采用独特的运风方式,四面回风专利设计,消除了导轨对PCB板面受温不良的影响,对PCB板的加热,    比同类机型更均匀,更迅速;
■独有炉膛均风结构,可对炉膛内不同区域因结构不同而引起的风速差做调节,加热极为均匀;
■采用进口耐高温马达、长期使用,品质稳定;
■内置式风冷区,二个冷却区,冷却效果极佳;
■冷却气体强制排出,空调环境使用,环保省电;
■自带温度曲线测试功能(3路测温系统);
■配置网带导轨传送系统;
■加热区上盖可自动打开,方便维护,并配有开盖安全装置;
性能指标:
1)机身尺寸5000*1350*1450(mm)
2)起动总功率45KW ,正常工作时消耗功率:8KW
3)控制温区:加热区上8,下8,2段风冷区
4)加热区长度3000MM
5)控温精度:±1℃
6)PCB温度分布偏差: ±2℃
7)升温时间(冷机启动)25分钟以内;
8)传送带速度:0-1.8M/MIN
9)传送带高度:900±20mm
10)传送带宽度:480 mm
11)基板尺寸:W350 mm
12)适用锡膏类型:无铅焊料/普通焊料;
13)适用元件种类:BGA,CSP等单/双面板;
14)停电保护:UPS;
15)控制方式:全电脑控制;
16)炉体气缸顶起;
17)重量:1600kg










我公司销售全新无铅回流炉,回流焊机,波峰炉/无铅波峰炉,接驳台,上下料机,波峰焊出入板机,smt回流焊,回流炉,smt周边设备     杨生:15323488843




HLD-250自动送板机


外型尺寸:(L)1350*(W)760*(H)1250mm,外型结构:铝型材筐架,封板喷涂处理,颜色为电脑白
料架尺寸:(L)355*(W)320*(H)563mm,使用PCB板规格:350*(50-250mm)
电源:220V/AC/50-60HZ,压缩空气:5~6Kg/cm2,固定边:前固定。传送方向:左至右,传送高度:900±20mm
? 结实和稳定的钣金主机架设计,
? 有效的气缸推板设计能确保PCB板不被推坏
? 人机触摸屏操作界面,高度简单的人机对话,操作方便易懂
? 松下PLC程控,多功能的电路回路与程序设计,性能稳定,确保生产线畅通平顺,发挥最佳产能
? 人性化程序设计,5种Pitch选择,可设定推PCB板的间距
? 产能设定,可实现计划生产控制(声光提示)
? 声光提示报警系统,人机界面画面异常信息提示,维护更简单方便


技术参数
描  述 此设备用于SMT生产线电路板的上板装置
料箱数量 2个料箱
电路板的上板时间 约3秒或用户指定
料箱更换时间 约32秒或用户指定
步距选择 1~5(10毫米步距)
电源及电负荷 AC220V±20V(50/60Hz)单向最大300伏安
气压 0.4~0.6Mpa
气流量 最多10升/分钟
电路板厚度 最少0.4毫米
工作周围温度 0~55℃
工作周围湿度 20~85﹪
抗干扰 电压杂讯: 1000Vp-p、波宽1us、1分钟
耐振动 10~25Hz 振幅0.075分钟
耐电压 AC端子对地1500VAC,1分钟
使用环境 无腐蚀气体和粉尘的环境
允许瞬时停电 小于20ms
接地 第三种接地
