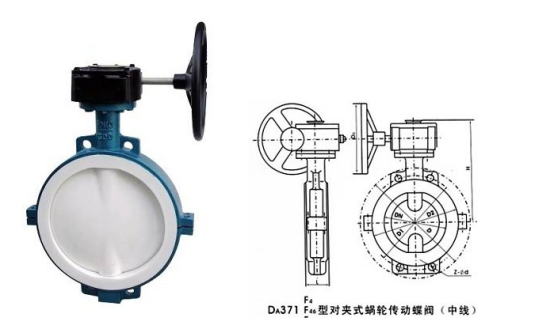

衬氟蝶阀
| 产品型号： | GYD71F46-16C |
| 公称通径： | DN50~DN2000 |
| 公称压力： | PN1.6MPA |
| 适用温度： | -30℃~120℃ |
| 主要材质： | WCB、304、316不锈钢等 |
产品概述
一、氟塑料衬里蝶阀系列
1.其基本类型有两种，即D71F4和D71F46(中线)全衬里型对夹式蝶阀，采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。
二、结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c.轴的径向采用O型圈与金属垫的组合；
d.阀座镶在有弹性条的阀体的槽内；
3.采用可调弹性弹子定位。定位准确，结构简单。
基本型号说明
|
手 |
GFD71F/P 半衬 |
蜗 |
GFD371F/P 半衬 |
|
|
GFD71F3 全衬里 |
|
GFD371F3 全衬里 |
|
|
GFD71F4 全衬里 |
|
GFD371F4 全衬里 |
|
|
GFD71F46 全衬里 |
|
GFD371F46 全衬里 |
|
气 |
GFD671F/P 半衬 |
电 |
GFD971F/P 半衬 |
|
|
GFD671F3 全衬里 |
|
GFD971F3 全衬里 |
|
|
GFD671F4 全衬里 |
|
GFD971F4 全衬里 |
|
|
D671F46 全衬里 |
|
D971F46 全衬里 |
技术规范
|
设计标准 |
GB12238 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
|
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
|
驱动方式 |
蜗轮、手动、电动、气动 |

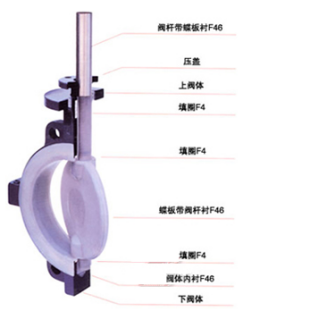

主要零部件材料表
|
零件名称 |
材料 |
|
上下阀体 |
铸铁、铸钢、不锈钢、衬F46、F3 |
|
阀座 |
铸钢 |
|
带杆蝶板 |
铸钢、不锈钢、衬F46、F3 |
|
填料 |
F4 |
|
衬垫 |
硅橡胶 |
|
蜗轮手柄 |
球墨铸铁 |
|
公称通径
|
PN1.0(MPa)主要外形尺寸和连接尺寸(mm)
|
PN1.6(MPa)
|
重量
|
|||||||||
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
Z-φd
|
H2
|
H1
|
D
|
D1
|
Z-φd
|
kg
|
|
40
|
33
|
145
|
110
|
85
|
3
|
4-φ18
|
270
|
80
|
145
|
110
|
4-φ18
|
4
|
|
50
|
43
|
160
|
125
|
100
|
3
|
4-φ18
|
280
|
85
|
160
|
125
|
4-φ18
|
5
|
|
65
|
46
|
180
|
145
|
120
|
3
|
4-φ18
|
290
|
93
|
180
|
145
|
4-φ18
|
7
|
|
80
|
46
|
195
|
160
|
140
|
3
|
4-φ18
|
310
|
100
|
195
|
160
|
8-φ18
|
9
|
|
100
|
52
|
215
|
180
|
155
|
3
|
8-φ18
|
340
|
110
|
215
|
180
|
8-φ18
|
13
|
|
125
|
56
|
245
|
210
|
185
|
3
|
8-φ18
|
355
|
120
|
245
|
210
|
8-φ18
|
15
|
|
150
|
56
|
280
|
240
|
210
|
3.5
|
8-φ23
|
380
|
160</, , SPAN>
|
280
|
240
|
8-φ23
|
24
|
|
200
|
60
|
335
|
295
|
265
|
3.5
|
8-φ23
|
430
|
245
|
335
|
295
|
12-φ23
|
38
|
|
250
|
68
|
390
|
350
|
320
|
4
|
12-φ23
|
450
|
260
|
405
|
355
|
12-φ26
|
60
|
|
300
|
78
|
440
|
400
|
370
|
4
|
12-φ23
|
480
|
300
|
460
|
410
|
12-φ26
|
70
|
|
350
|
78
|
500
|
460
|
420
|
4
|
16-φ23
|
600
|
320
|
520
|
470
|
16-φ26
|
80
|
|
400
|
102
|
565
|
515
|
475
|
4.5
|
16-φ25
|
630
|
330
|
580
|
525
|
16-φ30
|
120
|
|
450
|
114
|
615
|
565
|
525
|
4.5
|
20-φ25
|
655
|
380
|
640
|
585
|
20-φ30
|
165
|
|
500
|
127
|
670
|
620
|
580
|
5
|
20-φ25
|
680
|
390
|
715
|
650
|
20-φ33
|
205
|
|
600
|
154
|
780
|
725
|
690
|
5
|
20-φ30
|
730
|
450
|
840
|
770
|
20-φ36
|
250
|
|
700
|
165
|
895
|
840
|
800
|
5
|
24-φ30
|
790
|
480
|
910
|
840
|
24-φ36
|
320
|
|
800
|
190
|
1010
|
950
|
905
|
5
|
24-φ34
|
880
|
580
|
1020
|
950
|
24-φ39
|
395
|
|
900
|
203
|
1110
|
1050
|
1005
|
5
|
28-φ34
|
930
|
625
|
1120
|
1050
|
28-φ39
|
450
|
|
1000
|
216
|
1220
|
1160
|
1115
|
6
|
28-φ34
|
1000
|
660
|
||||
