产品型号: | GYJ941H-16C |
公称通径: | DN15~DN500 |
公称压力: | PN1.6MPA~32MPA |
适用温度: | -30℃~800℃ |
主要材质: | WCB、铬钼钢、铬钼钒钢、304、316不锈钢等 |
产品概述
截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质。截止阀结构紧凑,制造与维修方便,调节性能好,广泛用于各种介质的输送管道中。但流体通过截止阀时有方向的改变,所以阻力较大,不宜用于粘度大、含有悬浮物质和易结晶物料的管路。截止阀广泛用于各种受压流体管路,在蒸汽和压缩空气管路也常用截止阀。截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流用。
电动截止阀由阀体、阀盖、阀杆、阀瓣、填料、电动装置等组成;阀体、阀盖、阀瓣采用碳素钢铸造或锻造成型,强度高,刚性好,保证在长期使用过程中不变形。阀门与管道连接方式为法兰连接,便于安装和拆卸;设计有上密封结构,主密封采用堆焊不锈钢材料的结构,抗擦伤,寿命长,且设计为可更换的阀瓣;阀杆采用不锈钢材料,长期工作不会被介质锈蚀;采用柔性石墨填料,可多次压紧,防止介质外漏,且便于更换;传动方式为电动装置传动,电动装置上设有手轮,方便现场调试及停电时使用。
产品特点
1、阀体和阀盖连接形式:PN10-64采用栓接阀盖;PN64-320采用自压密封式阀盖。
2、阀杆螺母:通常情况下,阀杆螺母材料采用ASTM A439 D2,同时可以根据用户要求采用铜合金等材料,对于大口径的截止阀,装滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
3、阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。
4、阀盖垫片形式:PN10-64截止阀采用不锈钢石墨缠绕垫片;PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;PN160截止阀可采用金属环垫片,PN320截止阀采用自压密封金属环。
5、截止阀结构特点:栓接阀盖,明杆支架和升降式阀杆金属封面。
6、上密封座设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封,但这不作为在带压情况下更换填料的依据。
7、填料密封:通常采用成型柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8um可以保证阀杆可靠的密封。
8、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
9、在开闭过程中密封面的摩擦力比闸阀小,耐磨。
10、通常只有一个密封面,制造工艺好,便于维修。
工作原理
电动截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 配有多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。电动截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
执行标准
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928

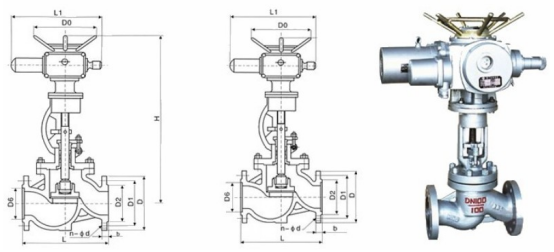

技术参数
公称压力 |
密封试验压力 |
壳体试验压力 |
气密封试验压力 |
适用温度 |
适用介质 |
0.6 MPa |
0.66 MPa |
0.9 MPa |
0.6 MPa |
碳钢≤425℃ 不锈钢≤200℃ |
蒸汽、水、空气、油品等 |
1.0 MPa |
1.1 MPa |
1.5 MPa |
0.6 MPa |
||
1.6 MPa |
1.76 MPa |
2.4 MPa |
0.6 MPa |
||
2.5 MPa |
2.75 MPa |
3.75 MPa |
0.6 MPa |
主零部件材质
阀体 |
阀瓣 |
阀杆 |
阀盖 |
密封面 |
填料 |
A105 |
A105 |
2Cr13 |
A105 |
13Cr系不锈钢 |
柔性石磨 |
WCB |
A105 |
2Cr13 |
WCB |
13Cr系不锈钢 |
柔性石磨 |
公称压力
PN(MPa) |
公称通径
DN(mm) |
标准值
|
参考值
|
||||||||||
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
质量(kg)
|
||
1.6
|
50
|
230
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
590
|
645
|
48
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
590
|
690
|
60
|
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
590
|
715
|
65
|
|
100
|
350
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
590
|
770
|
71
|
|
125
|
400
|
254
|
210
|
185
|
|
22
|
3
|
|
8-φ18
|
590
|
780
|
119
|
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
590
|
810
|
210
|
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
810
|
967
|
320
|
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
810
|
1143
|
550
|
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
830
|
1292
|
785
|
|
2.5
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
590
|
645
|
50
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
590
|
690
|
65
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
590
|
715
|
67
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
590
|
770
|
73
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
590
|
780
|
127
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
810
|
810
|
215
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
810
|
967
|
322
|
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
830
|
1143
|
585
|
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
830
|
1292
|
795
|
|
4.0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590
|
645
|
61
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
590
|
690
|
75
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
590
|
715
|
84
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-φ23
|
590
|
770
|
101
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-φ25
|
810
|
782
|
207
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-φ25
|
810
|
875
|
226
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12-φ30
|
810
|
1160
|
399
|
|
6.4
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
590
|
710
|
64
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ23
|
590
|
750
|
77
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
590
|
785
|
86
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
3
|
4.5
|
8-φ25
|
810
|
837
|
171
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
3
|
4.5
|
8-φ30
|
810
|
1031
|
243
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
3
|
4.5
|
8-φ34
|
830
|
1066
|
296
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
3
|
4.5
|
12-φ34
|
830
|
1213
|
420
|
