电动法兰蝶阀

产品型号: GYD941X-16C
公称通径: DN50~DN2000
公称压力: PN1.6MPA~PN6.4MPA
适用温度: -45℃~800℃
主要材质: HT200、WCB、304、316等外形尺寸


产品概述


电动中线型法兰蝶阀有开关型和智能型二种,蝶阀与电动执行机构配套,输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。


产品特点


1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。



执行标准

设计标准:GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989


压力试验:GB/T13927-1992;JB/T9092-1999



执行器特点

1、功能强劲:智能型、调节型、开关式。

2、体积小巧:体积仅相当于同类产品的35%左右。

3、使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。

4、保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。


5、智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。大口径阀门一般采用380VAC电动执行器。



主零部件材质



零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

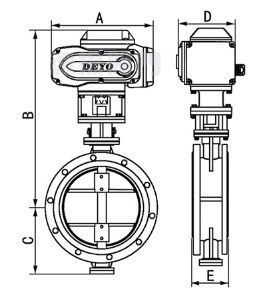

    外形尺寸



    英寸(in)
    DN(mm)
    尺寸Size(mm)
    H
    H1
    L
    D1
    n-?d
    2"
    50
    218
    113
    93
    110
    4-?19
    2"-1/2"
    65
    246
    124
    108
    125
    4-?20
    3"
    80
    258
    134
    112
    145
    4-?20
    4"
    100
    276
    141
    114
    160
    8-?22
    5"
    125
    303
    156
    127
    180
    8-?20
    6"
    150
    355
    168
    140
    210
    8-?20
    8"
    200
    371
    184
    140
    240
    8-?23
    10"
    250
    412
    205
    152
    295
    8-?23
    12"
    300
    461
    235
    165
    350
    12-?23
    14"
    350
    550
    280
    178
    400
    12-?23
    16"
    400
    638
    368
    190
    460
    16-?23
    18"
    450
    692
    397
    216
    515
    16-?27
    20"
    500
    778
    430
    229
    620
    20-?27
    24"
    600
    880
    500
    267
    725
    20-?27
