厂商 :上海港仪阀门有限公司
上海 奉贤区- 主营产品:
- 电动调节阀
- 气动调节阀
- 电动球阀
卫生级球阀
产品型号: | GYQ81F-16RL |
公称通径: | DN15~DN100 |
公称压力: | PN1.6MPA |
适用温度: | -30℃~400℃ |
主要材质: | 304、304L、316、316L不锈钢等 |
产品概述
GYQ81F-三片式快装球阀又称三片式卡箍球阀,是由三段阀体,中间配用螺栓锁定而成。阀球转动90度,就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质,阀座采用弹性密封结构,启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
1、卡箍球阀的连接操作是非常简易,无需特殊的专业技能,普通工人经过简单的培训即可操作。适用需要经常清洁的工况下。
2、卡箍球阀操作简单,所需要的操作空间变小,这为日后的维修带来了许多方便条件。
3、维修和更换时,只需松开两片卡箍即可任意更找、转动、修改一段管道。不需破坏周围墙体,减少了维修时间和维修费用。
4、安装简便,能以任意方向安装于管道中的任意部位。
5、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
6、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。
7、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
执行标准
设计与制造GB/T12234 ASMEB16.34
结构长度JB/T3595
接口连接尺寸JB/T3595 GB/T12224
检验与试验JB/T3595 MSS SP61
压力与温度基准JB/T3595 ANSI B16.34
技术参数
阀体形式 |
二通式、三通式 |
公称通径 |
DN15~102mm |
公称压力 |
PN1.0 MPa |
连接形式 |
快装式(卡箍式)、焊接式、螺纹式 |
适用温度 |
PTFE≤180℃ |
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
产品特点 |
安全卫生,密封好、使用寿命长 |
性能参数
公称通径 DN(mm) |
φ15-102mm |
允许压差(MPa) |
≤公称压力 |
动作范围 |
0~90° |
泄露量Q |
按GB/T4213-92,小于额定KV0.01% |
基本误差 |
±1% |
回差 |
±1% |
死区 |
≤1% |
主要零部件材质
阀体 |
304/316/316L不锈钢 |
阀轴 |
不锈钢 |
球体 |
304/316/316L不锈钢 |
阀座 |
PTFE |

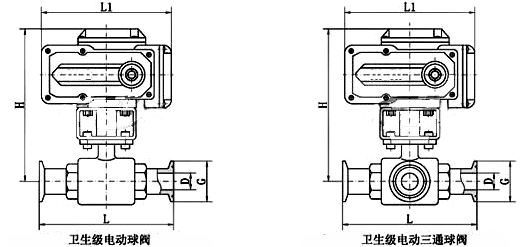

通径?
|
G
|
L1
|
L
|
H
|
D
|
额定功率
|
额定电流
|
15
|
34
|
132
|
100
|
115
|
12.7
|
15W
|
0.12A
|
20
|
50.5
|
132
|
100
|
115
|
17.2
|
15W
|
0.12A
|
25
|
50.5
|
155
|
120
|
147
|
25
|
15W
|
0.2A
|
32
|
50.5
|
155
|
130
|
150
|
31.8
|
15W
|
0.2A
|
38
|
50.5
|
155
|
150
|
152
|
35.6
|
15W
|
0.2A
|
51
|
64
|
155
|
200
|
172
|
48.6
|
15W
|
0.2A
|
63
|
77.5
|
208
|
210
|
192
|
60.3
|
25W
|
0.5A
|
76
|
91
|
208
|
220
|
197
|
72.9
|
25W
|
0.5A
|
89
|
106
|
256
|
260
|
224
|
88.9
|
50W
|
0.8A
|
102
|
119
|
256
|
320
|
232
|
101.6
|
50W
|
0.8A
|
