商品详细描述
CD 单晶硅集成电路
TC78S600FNG/FTG
步进电机驱动晶片
TC78S600FNG/FTG 是一种脉冲宽度调制恒流式步进电机驱动晶片，专为步进电机的正弦输入微步控制
而设计。
TC78S600FNG/FTG 可适用于需要 1-2 相、W1-2 相、2W1-2 相以及 4W1-2 相励磁模式的各种应用。
TC78S600FNG/FTG 可对仅采用一个时钟信号的两相双极步进电机进
特性
? 马达电源电压：VM = 15 V（最大值)
? 控制电源电压：Vcc=2.7 V至 5.5 V（操作范围)
? 输出电流：Iout ≤ 0.8 A（最大值)
? 输出导通电阻：Ron=1.2 ?（上下总和)
? 解码器：可采用时钟信号进行微步控制
? 可选择相励磁模式（1-2、W1-2、2W1-2 和 4W1-2)
? 输入端的内部下拉电阻器：200 k?（典型值)
? 输出监测器管脚（MO)
? 过流保护（ISD)、过热关机（TSD)电路以及欠压锁定
（UVLO)电路。
? 封装：SSOP20 和 QFN24
? 快速衰减：始终保持在 12.5% 的水平
? 内置交叉传导保护电路
? 本产品具有金属氧化物半导体（MOS)结构，因此对静电放电较为敏感。在对本产品进行搬运操作时，
应当采用接地带、导电垫以及离子发生器等防护措施，以防止环境中发生静电放电。此外，还应当
确保将室温和相对湿度保持在合理的水平。
? 严禁装置插错方向或插入错误。否则会造成装置击穿、损坏、退化。
重量：SSOP20-P-225-0.65A：0.09 g（典型值）
P-WQFN24-0404-0.50-004：0.03 g（典型值）

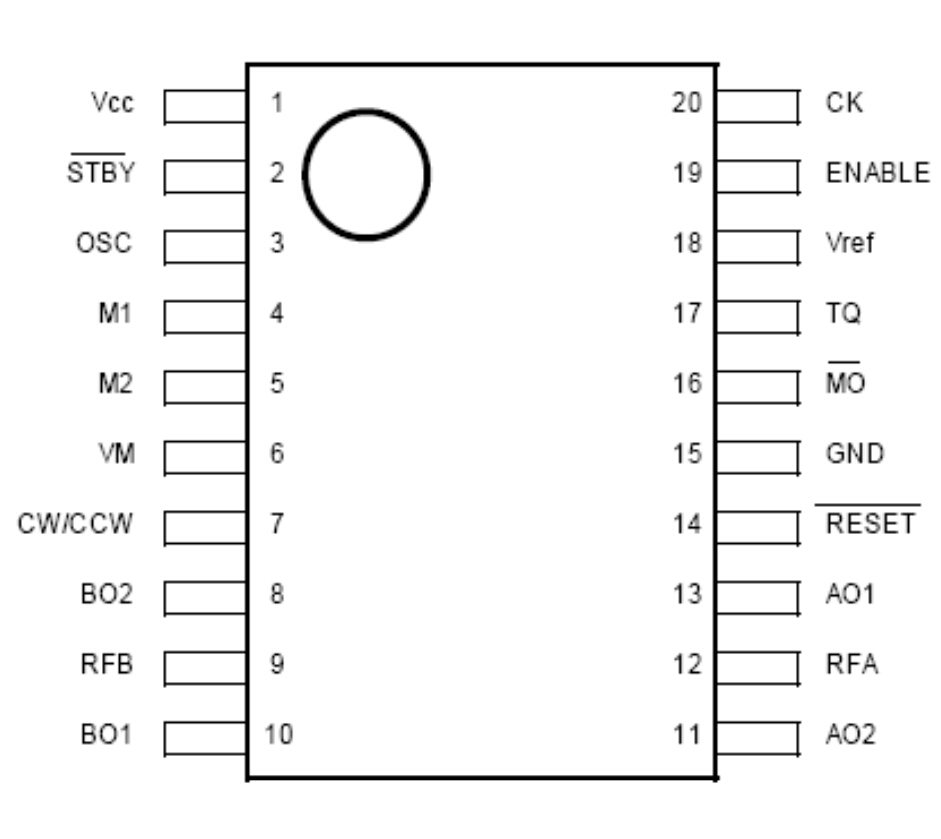

FNG
SSOP20
