东芝驱动芯片TB67S109AF

  特点

  BiCD工艺集成式单片IC。

  能够控制一台双极步进电机。

  由PWM控制的恒流驱动。

  允许全部、半步、四分之一、1/8/、1/16、1/32步运行。

  低导通电阻（高+低侧=0.49Ω（典型值））MOSFET输出级。

  高效率电机电流控制机构（高级动态混合衰减）

  高电压与电流（有关规格请参阅最大绝对额定值与工作范围）

  错误检测（TSD/ISD）信号输出功能

  内置错误检测电路（热关断（TSD），过电流关断（ISD）以及上电复(POR))

  内置VCC调节器供内部电路使用

  可通过外电阻与电容自定义电机的斩波频率

  多封装产品线

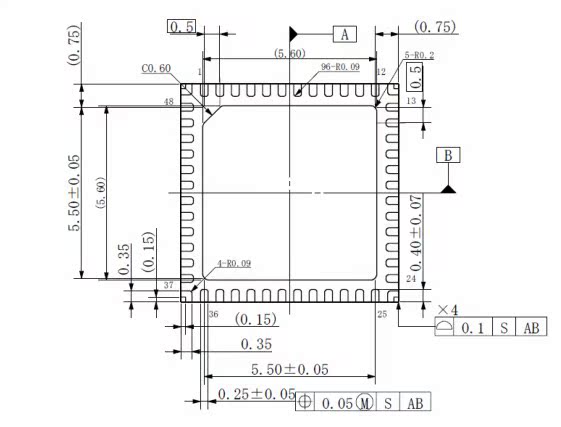

               TB67S109AFTG:P-WQFN48·0707·0.50-003

               TB67S109AFNG:HTSSOP48·P·300-0.50
