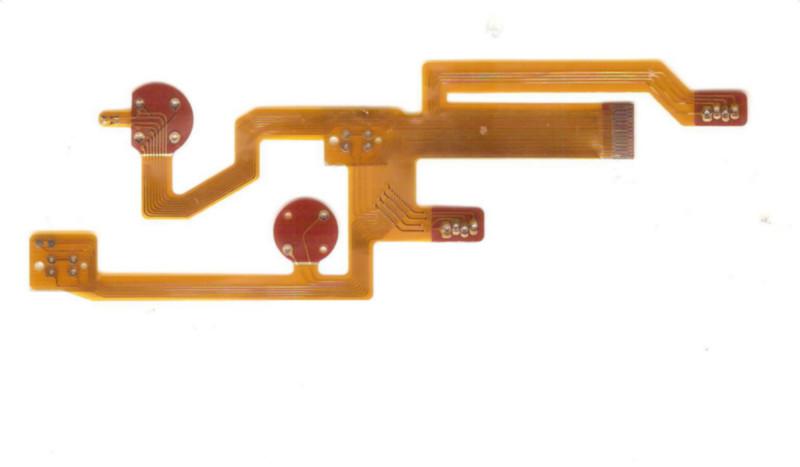

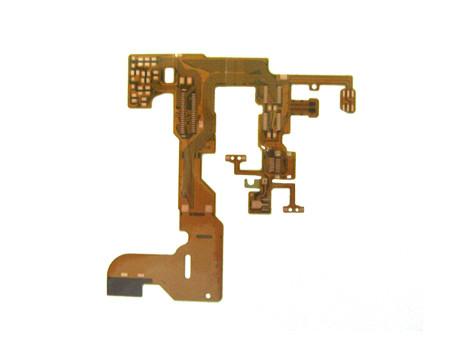

FPC线路板

厂商 :深圳市卡博尔电子科技有限公司

广东 深圳
  • 主营产品:
  • FPC背光源
  • FPC电容屏
  • FPC模组板
联系电话 :18820934019
商品详细描述

 制成能力:

 板厚:0.6mm 0.8mm 1.0mm 1.2mm 1.6mm 2.0mm

1. 产品类型:单面、双面、四层及多层印制线路板(PCB)
2. 最大加工尺寸:单面板,双面板:450mm*600mm  多层板:400mm*600mm
3. 最高层数:6层
4. 加工板厚度:0.6mm-3.2mm
5. 基材铜箔厚度:18μ(1/2OZ),35μ(1OZ),70μ(2OZ)

 工艺能力:
(1) 钻孔:最小成品孔径0.25mm
(2) 孔金属化:最小孔径0.25mm,板厚/孔径比4:1
(3) 导线宽度:最小线宽:金板0.10mm,锡板0.125mm
(4) 导线间距:最小间距:金板0.10mm,锡板0.125mm
(5) 镀金板:镍层厚度:〉或=2.5μ  金层厚度:0.05-0.1μm或按客户要求
(6) 喷锡板:锡层厚度:>或=2.5-5μ
(7) 铣板:线到边最小距离:0.15mm 孔到边最小距离:0.2mm 最小外形公差:±0.15mm
(8) 插座倒角:角度:30度、45度、60度 深度:1-3mm
(9) V割:角度:30度、35度、45度 深度:板厚2/3 最小尺寸:100Mm*150mm
(10) 通断测试:
最大测试面积:400mm*500mm
最大测试点:8000点
最高测试电压:300V
最大绝缘电阻;100M欧  柔性电路的成本


柔性装配的价格正在下降,变得和传统的刚性电路相接近。其主要原因是引入了更新的材料,改进了生产工艺以及变更了结构。现在的结构使得产品的热稳定性更高,很少有材料不匹配。一些更新的材料因铜层更薄而可以制出更精密线条,使组件更轻巧,更加适合装入小的空间。


生产流程
双面板制
开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜 → 对位→曝光→ 显影 → 图形电镀 → 脱膜 → 前处理→ 贴干膜 →对位曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→ 沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
单面板制
开料→ 钻孔→贴干膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
生产工艺
表面处理:沉金、防氧化、镀金、喷锡
外形处理:手工外形、CNC(数控机床)切割、激光切割
基材铜厚:1/3盎司、1/2盎司、1盎司、2盎司、4盎司
检测仪
根据柔性电路板的材质的特性及广泛应用的领域,为了更有效节省体积和达到一定的精确度,使三度空间的特性和薄的厚度更好的应用到数码产品、手机和笔记本电脑中。柔性电路板(FPC)检测使用的仪器为光学影像测量仪。
