一、产品特点：

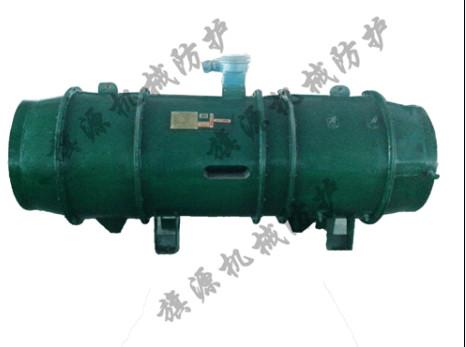

FBD系列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机），主要用于具有甲烷气体爆炸性危险的煤矿井下，供煤矿采掘工作面中、长距离通风。
该机具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、噪音低、效率高、能耗低运转性能稳定等特点。该机的气动性能满足矿井掘进面局部定量通风的要求，在接上风筒后与管网系统配合损失小，送风距离长。严格按照GB3836.1、GB3836.2、MT222-2007等标准生产，检验合格。
该机可以根据掘进工作面长度和巷道不同的通风要求，既可整机使用，又可分级使用。
二、型号的组成及代表的意义：
型号表示方法：
三、外形结构：

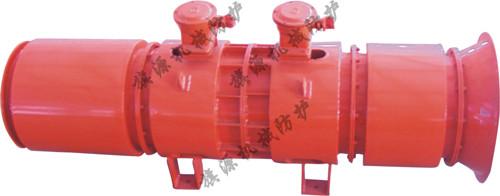

通风机构造如图1。
1—聚风器 2—进风消声器 3—一级主机 4—二级主机 5—扩散消声器
四、技术特征：
为适应巷道的不同通风要求，该系列通风机的机号范围为：№5—№10共6个机号，11种规格。其性能参数见下表1：
|
机号
|
功率
(kW)
|
风量
(m3/min)
|
风压(pa)
|
全压效率(%)
|
噪声[dB(A)]
|
|
No5
|
5.5×2
|
160～250
|
2930～300
|
81
|
≤85
|
|
7.5×2
|
170～280
|
3100～370
|
81
|
≤85
|
|
|
No5.6
|
11×2
|
250～390
|
3500～450
|
83
|
≤85
|
|
15×2
|
280～430
|
4100～485
|
83
|
≤85
|
|
|
No6.3
|
18.5×2
|
300～480
|
4300～600
|
83
|
≤85
|
|
22×2
|
350～550
|
5200～800
|
83
|
≤85
|
|
|
30×2
|
370～570
|
5800～800
|
83
|
≤85
|
|
|
No7.1
|
37×2
|
400～630
|
6400～850
|
83
|
≤85
|
|
No8
|
45×2
|
620～900
|
6500～1200
|
83
|
≤85
|
|
55×2
|
720～950
|
7000～1410
|
83
|
≤85
|
|
|
No10
|
75×2
|
800～1700
|
8500～1650
|
83
|
≤85
|
五、结构特征与工作原理：
1、该系列通风机系轴流式局部通风机和外包复式消声器的组合体，其结构如图1所示，由进风消声筒、一级主机、二级主机、扩散消声筒等四部分组成；
2、通风机每级均有额定功率相同的电动机驱动，叶轮直接装在电动机的轴伸上，相邻级间的叶轮旋转方向相反。气流进入第一级叶轮获得能量后，经第二级叶轮加速后将其排出。后级叶轮兼备着普通轴流式通风机中静叶的功能，在获得整直圆周方向速度分量的同时，增加气流的能量，从而达到比普通轴流式通风机更高的风压和效率。
3、壳体及结构件采用优质钢板焊接而成，内筒采用多孔板，内外筒之间充填吸声材料超细玻璃棉。
4、集流器呈圆弧形收敛，与进风消声器的外壳焊成一体，集流器得到有效地保护，可防止在搬运或使用过程中集流器容易被异物撞击变形而损坏。其余各部通过法兰用螺栓连接。为保证气密性，筒体各法兰之间设有橡胶垫圈。
5、电动机安装结构形式为IMB5，通过凸缘安装，凸缘与芯筒体用螺栓连接，电动机通过叶轮所输送的气体进行冷却。
6、配套电机功率在30KW以上的通风机设有不停机注油装置，可在运行中对电动机轴承加注润滑油。
7、配套电机的额定电压可根据用户需要制成380/660V或660/1140V。配套电机的接法参考本说明书图1。
8、配套电机的接线盒位于通风机机壳的顶部。
9、通风机可以反转反风，反风率可达60%以上。
10、通风机按水平安装设计，其使用寿命不少于5年，且第一次大修前的安全运转时间按不少于2500h设计。
六、订货须知:
订货时必须指出：产品的名称、型号、规格、电机功率；额定电压；订购数量。另外：用户提供矿井所需的风压、风量、送风距离及用途，我公司可协助选型
