CKSC-45/10-5串联电抗器

                CKSC-45/10-5串联电抗器CKSC系列详细说明

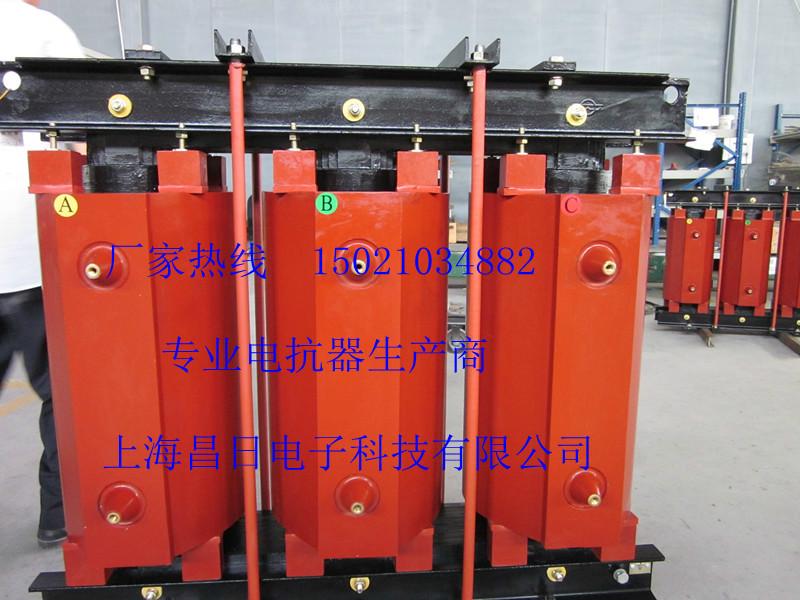

CKSC-45/10-5这个型号说明：10KV高压环氧浇注串联电抗器，匹配电容容量900KVAR ，电容电压11KV ，电抗器容量45KVAR，电抗率5%，  电流47.24A, 端压降317.5V ，  损耗764W  外形尺寸，见图纸

用户将CKSC-45/10-5与并联电容组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。

CKSC-45/10-5结构特点

 第一、其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。

第二、铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。

第三、 第三、高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂。

第四、第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。

第五、第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度。

CKSC-45/10-5使用条件

1.眀拔高度不超过2000米。

2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。

3.栀围无有害气体，无易燃易爆物品。

4.栀围环境应有良好的通风条件。

CKSC-45/10-5性能及技术参数

1.可用于系统电压为：6kV、10kV、10.5kV、11kV。

2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%

3.绝缘等级：F级，电抗器噪声：≤45dB

4.过载能力：≤1.35倍下连续运行

5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。

CKSC-45/10-5两种接线示意图

在订货时需提供的参数:

(1).电抗器的额定容量；

(2).系统额定电压及频率；

(3).电容器端电压；

(4).电抗器额定电抗或电抗率；

(5).额定电流及最大连续电流；

(6).动、热稳定电流及持续时间；

(7).其它特殊要求。

   CKSC-45/10-5串联电抗器在回路中的实际效果

就是要限制住谐波的产生和合闸上的流通。想要抑制合闸涌流就是要减少合闸时对电容器上的冲击电流；而限制谐波的意思是只是限制谐波，绝对不会向电容器回路流，不会轻微的改善系统上的谐波上情况。要知道限制谐波的次数和串联电抗器的电抗率有着很大的关系；往往电容器在补偿功率的时候，就会受到谐波电流和谐波电压的相互冲击，就会造成功率因数和电容损坏率慢慢降低。

影响 CKSC-45/10-5电抗器的使用寿命因素

就是电抗器在额定的负载下可以长期正常运行的时间。还有电抗器的使用寿命都是根据其材料来决定的。其中制造电抗器的材料分为绝缘材料和金属材料着两大类：金属的材料耐高温，而绝缘的材料在长时间内比较高的温度、磁场和电场的相互作用之下，便会逐渐失去原本的绝缘性能和力学上的性能。比如说变脆、机械强度上的减弱、最后就是电击穿，这个逐渐电话的过程就是绝缘材料上的变化；如果温度出现的越高的话，那么在绝缘材料的绝缘性能和力学性能所减弱的就会越快；而如果绝缘材料含水量越来越多的话，那么老化也是越来越快的。

。

串联电抗器的选型原则
　　 用电企业都有自身的特点，对设备有不同的要求，干式电抗器有噪音小、电抗器的线性度好、机械强度高、安装简单等特点；油浸电抗器损耗小、占地面积小、线性度不好、噪音大。因此，采用什么样的电抗器应综合考虑。串联电抗器主要作用是抑制谐波、限制涌流和滤除谐波。电抗率是电抗器的主要参数，电抗器的大小直接影响它的作用

我公司生产CKSC系列电抗器，产品品种齐全，工艺，质量精益求精。公司本着服务“只有起点，没有终点”的理念,持续为广大用户提供优质产品与服务。
