电抗器-串联电抗器

                  电抗器-串联电抗器生产过程

CKSG-1.8/0.45-6型号串联电抗器生产步骤

第一步，CKSG-1.8/0.45-6%根据客户提供的参数，进行计算，确定产品的 线材，矽钢片等原料.

CKSG-1.8/0.45-6参数型号

型号：CKSG-1.8/0.4-6

名称：低压干式串联电抗器

电抗器容量：1.8kvar

电抗率：6%

系统电压：400V

压降：15.6V

额定电流：38.5A

耐压：3000V

耐温等级：F/H

第二步：串联电抗器下生产单进行生产

     1，使用绕线机开始绕线，绕制成电抗器线包

     2，电抗器铁芯叠装

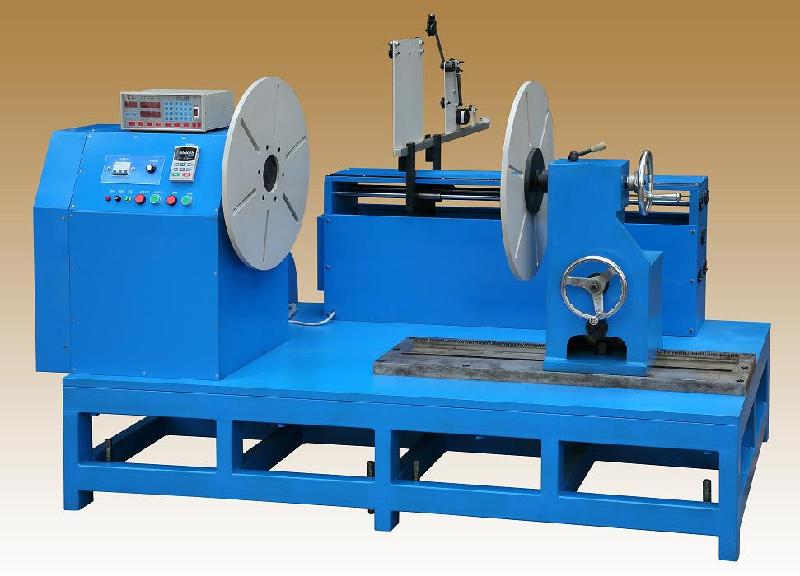

全自动绕线机图片

第三步：装配阶段

第四；CKSG系列线圈和铁芯组装成体后是如何固化的，确保电抗器低温升，低噪音

串联电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。串联电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

生产电抗器设备要具有浸漆罐，烘箱设备

生产出来的CKSG-1.8/0.45-6图片
