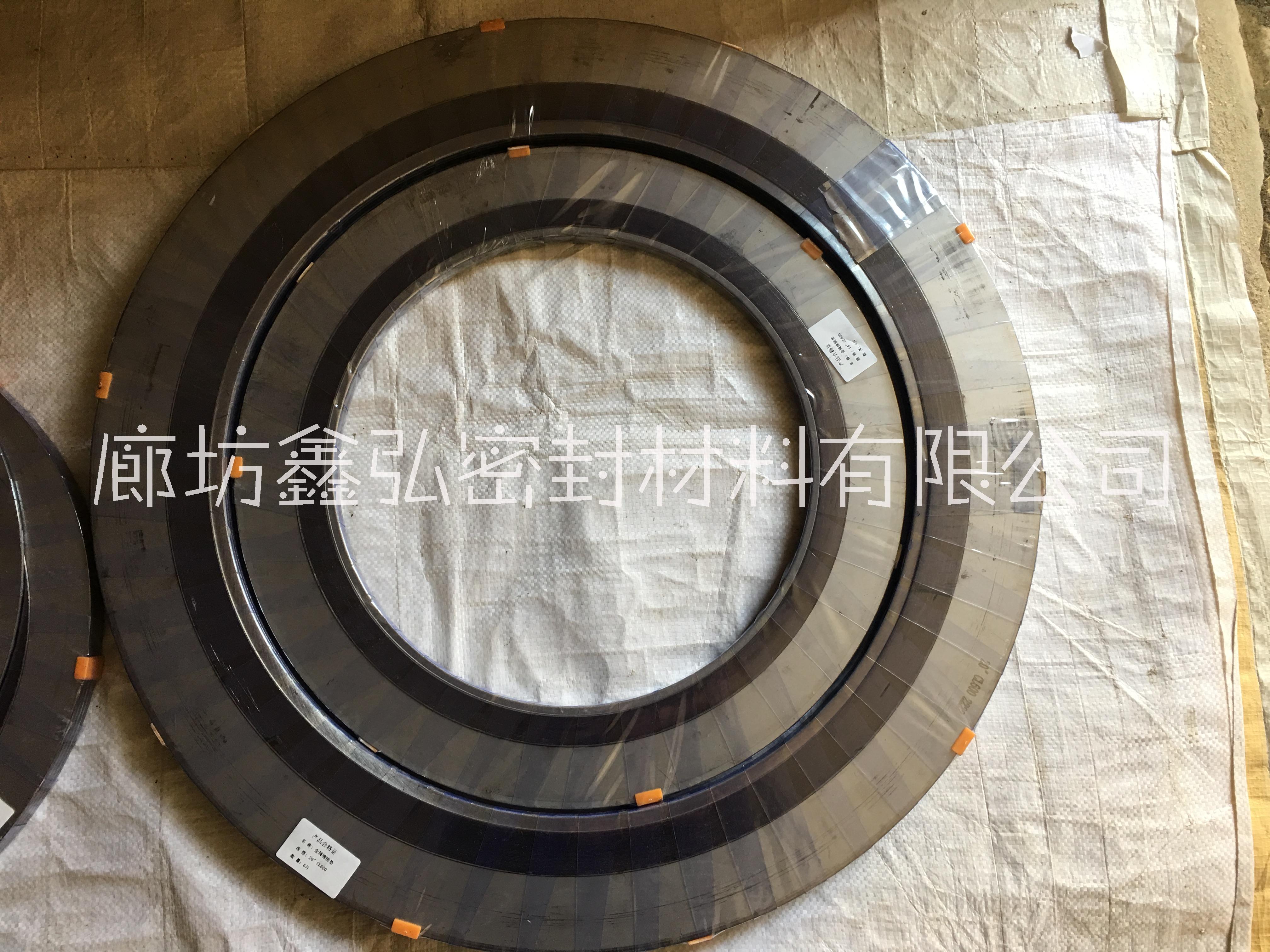

金属缠绕垫片简介:为半金属密合垫中回弹性的垫片,结构密度可依据不同的锁紧力要求来制作,并利用内外钢环来控制其压紧度,缠绕垫片接触的法兰密封面的表面精度要求不高。
分四种形式:基本型金属缠绕垫片(600A)、带内环金属缠绕垫片(600B)、带外环金属缠绕垫片(600C)、带内外环金属缠绕垫片(600D)。应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。我们能按照ANSI,API.DIN.JIS,JPI,BS等标准生产,或者由用户具体注明要求。使用压力≤25Mpa。
如垫片用在换热器上,一般我们推荐带Φ3.2的不锈钢内环,窄带材质同钢带,窄带形式分粘贴型或包覆型。
如垫片需要色标,请注明。采用SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚、无石棉等软性材料相互交替重迭螺旋缠绕而成,在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性的垫片,结构密度可依据不同的锁紧力要求来制作,并利用内外钢环来控制其压紧度,金属缠绕垫片接触的法兰密封面的表面精度要求不高。特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。是阀门、、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。应用范围:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

金属包覆垫片优点是强度大、不易碎、牢固结实,但回弹力有限,需要求法兰表面平坦及紧固力很高才能达到良好效果(可改进、外敷石墨板)。根据不同材料可以组合成201、304、316不锈钢包石墨(耐温650度)包覆垫、包石棉包覆垫,包陶瓷纤维(1400度)包覆垫片等多种形式。 材质:A3、不锈钢(201、304、316)、铜、铝等。填充料:柔性石墨(80%)、石棉(10%)、无石棉、陶瓷纤维(10%)等。主要用途:适用于直径较大的压力容器(如换热器、反应器、铸铁法兰、汽缸头、锅炉等)法兰的密封。各种介质的机、管阀、管道及各类设备的法兰等密封。适用于中、低压工况。垫片的焊接:大于1米或非腐蚀用工况可用焊接金属模式;316、316L小型一般禁止焊接。

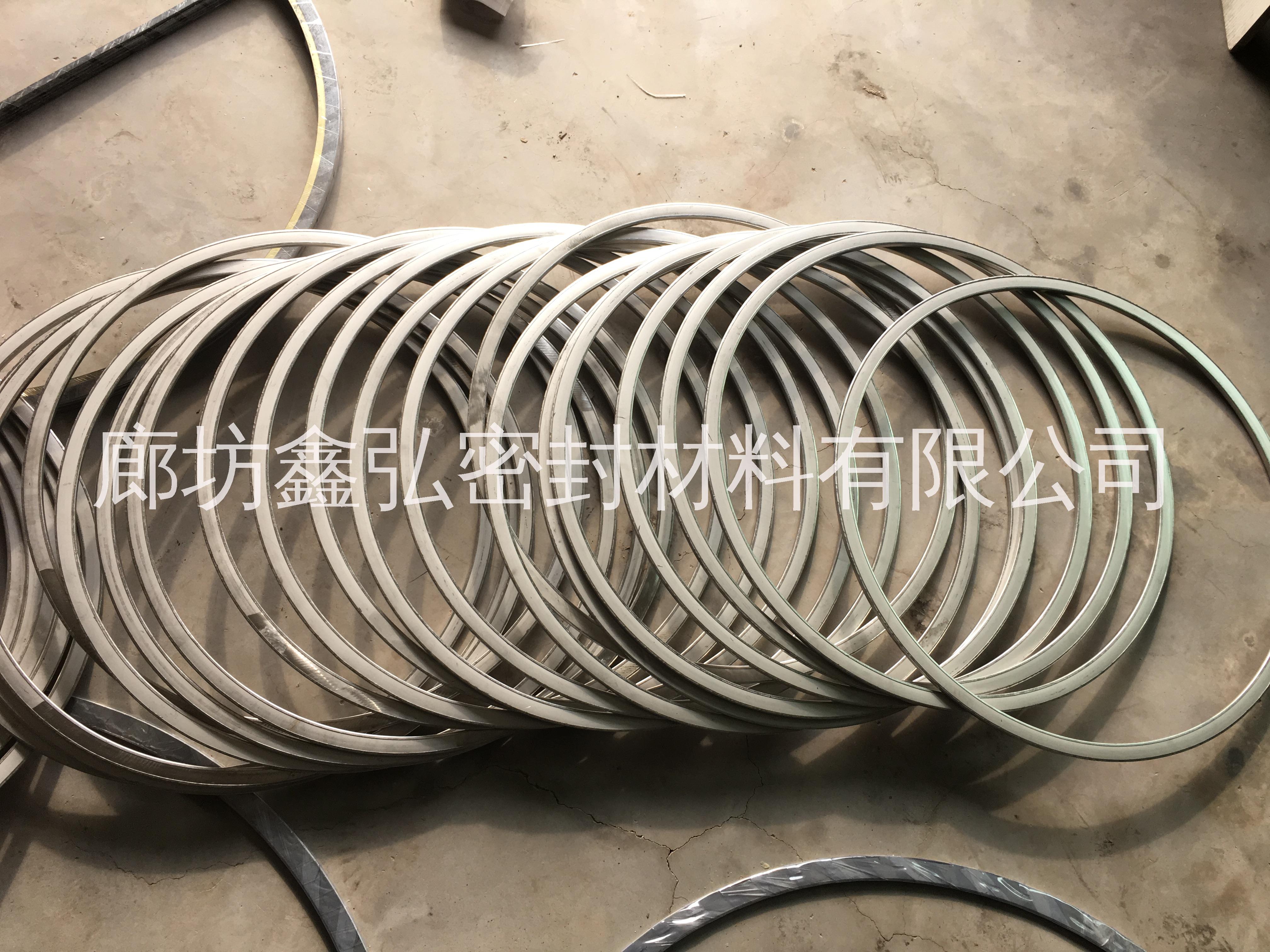

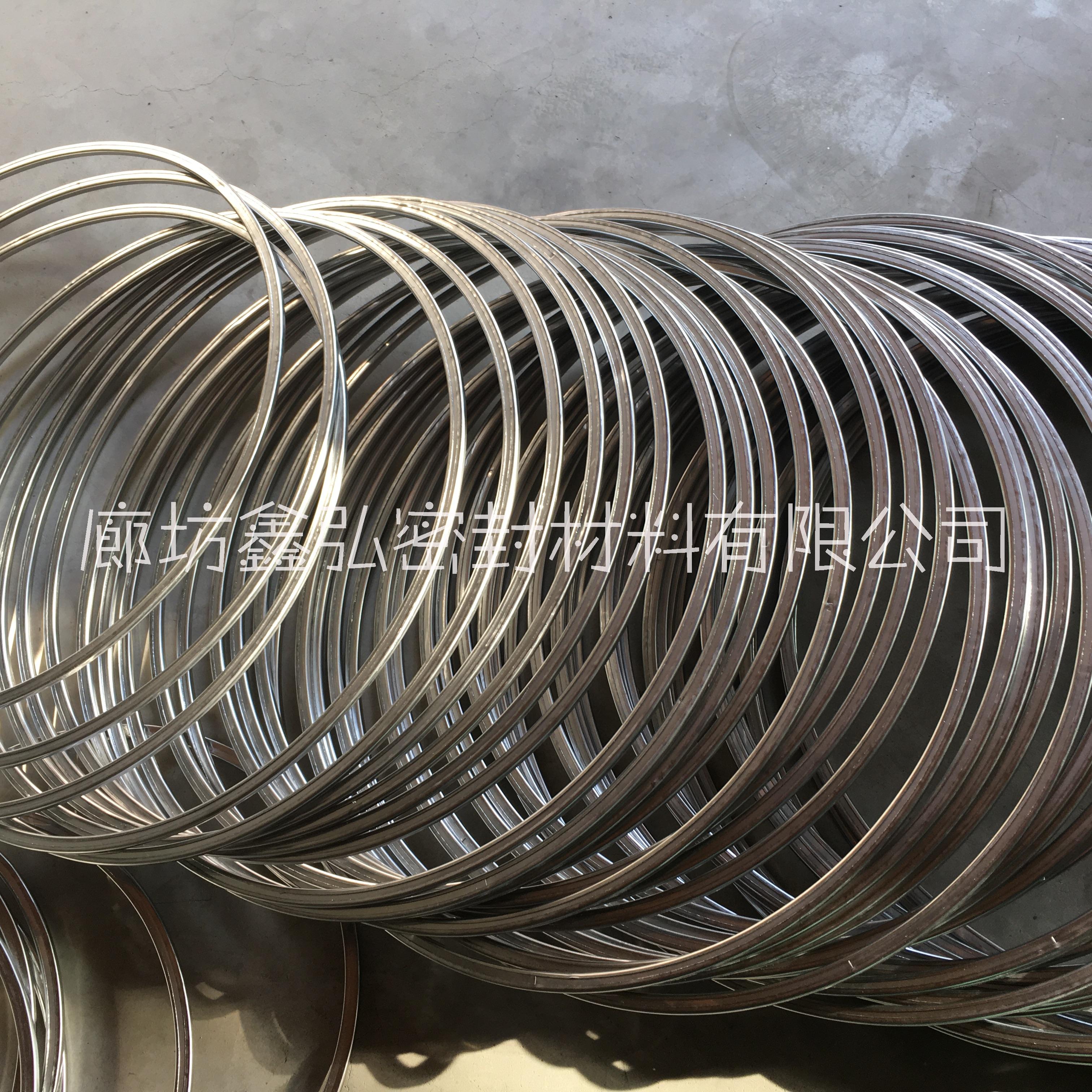

金属包覆垫片是以非金属材料为芯材,外部用特定的冷作工艺包覆0.25-0.5mm的金属薄板组成的一种复合型垫片,按垫片截面通常分为平面型包覆及波纹型包覆两种,是最传统的一种密封垫片,金属薄板可根据材料的的弹塑性,耐热性和性选取,主要有黄铜、铝、软铁、不锈钢、蒙乃尔合金、钛等,非石棉芯材一般有石棉橡胶板、非石棉板、聚四氟板、石墨复合板、陶瓷纤维板等。根据不同材料可以组合成304不锈钢包石棉包覆垫片,不锈钢包石墨包覆垫片等多种形式。包覆垫片性能特点:1.具有与包覆金属相同的性能和相近的耐热性,

2.非金属柔性填充材料使垫片能在较低的压紧力下达到较好的密封效果。3.能制成各种形式的异形垫片,例如椭圆形、方形带筋形或更复杂的形状以满足各种热交换器管箱和非圆形压力容器密封的需要。4.与非金属软垫片相比,在经常拆卸的 条件下不易损坏、不沾、不腐蚀法兰密封面,而且具有较高的强度。

【金属缠绕垫片】种类:

种类 厚度(mm)
基本型缠绕垫片(600A 3.2 4.5
带内环缠绕垫片(600B 3.2 4.5
带外环缠绕垫片(600C 3.2 4.5
带内外环缠绕垫片(600D 3.2 4.5
【金属缠绕垫片】结构材料:

填充料 钢带 内环 外环
石棉缠绕 SUS 304 碳钢 碳钢
石墨缠绕 SUS 316 SUS 304 SUS 304
四氟缠绕 SUS 316L SUS 316 SUS 316
SUS 316L SUS 316L
填充料 温 度(°C) 操作压力(kg/cm2)
石墨缠绕 -200~550 250
石棉缠绕 -150~450 100
四氟缠绕 240~260 100
【内环及缠绕金属】材质选择:

商品名 AISI 硬度(HB/HV) 温度(°C)
不锈钢 304 304 130~180 -250~+550
不锈钢 316 316 130~180 -100~+550
不锈钢 316L 316L 130~190 -100~+550
外环通常由经防腐蚀处理的碳钢组成。
【法兰种类及缠绕垫片】形式:

法兰种类 缠绕垫片形状
平面法兰 仅带外环缠绕垫片
带内外环缠绕垫片
凸面法兰 仅带外环缠绕垫片
带内外环缠绕垫片
凹凸法兰 基本型缠绕垫片
仅带内环缠绕垫片
槽法兰 基本型缠绕垫片
仅带内环缠绕垫片
平面和凹槽法兰 基本型缠绕垫片
仅带内环缠绕垫片
适用法兰类型
平面法兰 推荐使用垫片
金属缠绕垫片600
C型;D型
凸面
推荐使用垫片
金属缠绕垫片600
C型;D型
环连接面
推荐使用垫片
金属缠绕垫片600
A型;金属环垫片
凹凸面
推荐使用垫片
金属缠绕垫片600
A型;B型
榫槽面
推荐使用垫片
金属缠绕垫片600
A型
槽面
推荐使用垫片
金属缠绕垫片600
A型

密封填料:编织的盘根填料;压制的盘根环。密封填料有石墨、、碳纤维、芳纶纤维、玻璃纤维等各种纤维材料。
密封板材:石棉板、橡胶板,非石棉板、柔性石墨板材、石墨金属复合板、聚板材等。
密封垫片:石墨高强复合密封垫片、金属缠绕密封垫片、金属齿型密封垫片 及金属波型垫片、金属包覆垫片、四氟垫片等。

金属缠绕垫,金属齿形垫,增强石墨垫,金属包覆垫,金属环垫,非金属垫片,四氟带,石墨带 密封垫片是广泛应用于化工、电力、机械、船舶、制药领域的密封材料。包括金属垫片和非金属垫片。金属缠绕垫片是我厂的主导产品。 石墨盘根,四氟盘根,芳纶盘根,碳纤维盘根,石棉盘根 我厂生产的盘根包括石墨盘根、芳纶盘根、四氟盘根、碳纤维盘根等,能广泛应用于、阀门、搅拌器、混合机等设备。 石棉橡胶板,无石棉板,石墨板,四氟板,橡胶板 密封板材可以应用于化工、、、阀等各大领域,主要包括石棉橡胶板、无石棉板、四氟板、石墨板等。
安装金属缠绕垫片时应注意以下几点:1、安装前仔细检查法兰、螺栓、螺母及垫片的质量,仔细检查法兰或接口安装情况,有无偏口、错口、张口、错孔等缺陷。  2、法兰或密封部位表面必须清理干净,垫片表面及螺栓、螺纹上不允许粘附机械杂质。3、垫片不能装偏,应保证受压均匀。4、旋紧螺母时应用力均匀,螺栓要对称地均匀地分2~3次旋紧,使垫片受压均匀。
