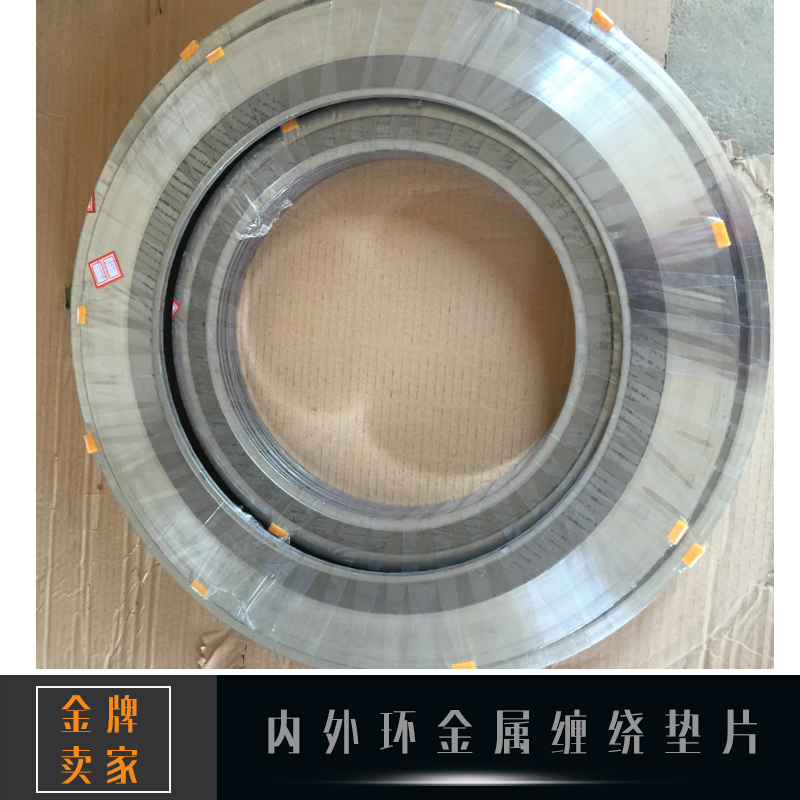

内外环金属缠绕垫片

基本型金属缠绕垫片;通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。带内环金属缠绕垫片;内环一般采用和缠绕钢带相同材料符合管道介质要求通常优于管道或法兰的材料， 根据标准要求先将金属缠绕带固定在内环上然后用金属缠绕带与石墨、石棉、四氟、无石棉等非金属缠绕带不断相互交替重迭螺旋缠绕而成，在末端用点焊方式将金属带固定。内环又叫加强环以避免缠绕垫片的散圈。带内环金属缠绕垫片性能特点：利用内环的控制使垫片得到压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。般用在中低压的榫槽面和平面或凹凸面的法兰中使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。

性能特点：缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，可部分压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。

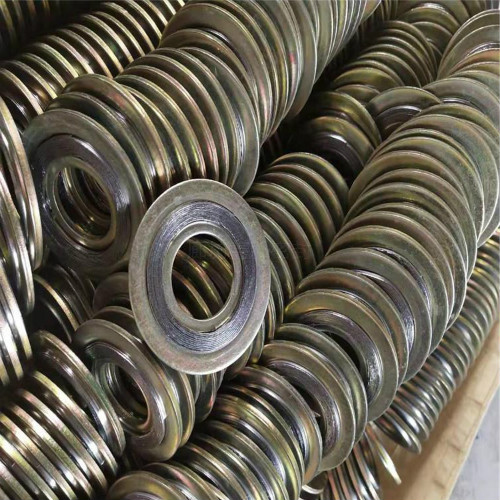

垫片;在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对位和控制垫片压紧力，外环又叫对中环，国外一般采用镀锌或喷塑的碳钢材料或采用管道或法兰相同材料性能特点：由于缠绕垫外环的存在容易对中，因而拆装便捷，并利用外环来控制其压紧度，带外环缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，可部分压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。带外环金属石墨缠绕垫片一般用于中低压的平面和凸面法兰中。使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。

 安装使用;注意事项1、垫片的缠绕部分必须介于法兰密封面之间，不可随意加宽缠绕部分的宽度，这样势必影响螺栓的压紧力，从而影响垫片的密封性能。2、基本型垫片不要用在凹凸面法兰上，这是因为基本型垫片在法兰轴向压紧力作用下，垫片内圈焊点容易开焊，从而导致垫片失效。3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下，用于平面法兰和凸面法兰的垫片加装合理材料的内环。4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效。

石墨金属缠绕垫，基本型缠绕垫片带，不锈钢加强环缠绕垫，带内外环型缠绕垫片，四氟金属缠绕垫片，金属石墨包覆垫片，金属包覆陶瓷纤维垫片，规格齐全，现货批发，量大优惠
金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形）金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
缠绕片垫片分四种形式：基本型缠绕垫片、带内环型缠绕垫片、带外环型缠绕垫片、带内外环型缠绕垫片
应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片是选用优质合金带或不锈钢带材料，以石墨、石棉、四氟作填充材料，作“V"或“W"型相间螺旋缠绕制成。
    金属缠绕垫片应用于石油、化工、机械、冶金、电力、造船及管道、、、压力容器、冷凝器、塔、人孔、手孔等法兰连接处，作静密封之用。由于机械强度高，使用方便，压缩回弹性好，更适应在剧烈的温度交变场合应用。
带内外环材质: OCr18N19SS304316316L蒙乃尔、纯钛带外环，带内 环，基本形。
石墨金属缠绕垫片使用温度-200-850℃使用压力0-20Mpa
石棉金属缠绕垫片使用温度-200-500℃使用压力0-25Mpa
四氟金属缠绕垫片使用温度-200-260℃使用压力0-10Mpa 成缠绕式密封垫片的金属带、软填料、内、外定位加强环的材质，您可根据不同的介质和操作条件，按此表分别选用自由组合。
名称金属带  软填料 外定位加强环 内定位加强环
材质SUS-316  SUS-316L  SUS-321
纯钛SUS-304  SUS-310S
(用户选定) 特殊石棉 柔性石墨
聚四氟乙烯PTFEA3  SUS-316  SUS-316L
纯钛SUS-321  SUS-304  SUS-310SA3  SUS-316  SUS-316L
纯钛SUS-321  SUS-304  SUS-310S
各种软填料适用温度、压力范围
软 填 料 温 度压 力
特殊石棉 500℃ 使用压力:300Kg/cm2
聚四氟乙烯(PTFE) -200℃～260℃ 100Kg/cm2
柔性石墨 氧化性气体使用温度为600℃
-250℃～870℃ 160Kg/cm2
性能:垫片压缩、回弹性能的试验条件和指标
垫片主体   试样规格 压紧应力MPa(bar)
加载、卸载速度MPa/s(bar/s) 压缩率，% 回弹率，%
金属带+特制石棉带 DN80mm
带内外环 70.0±1.0
(700±10) 0.5(5.0) 18～30 ≥19
金属带+柔性石棉带 ≥17
金属带+聚四氟乙烯带 ≥15
