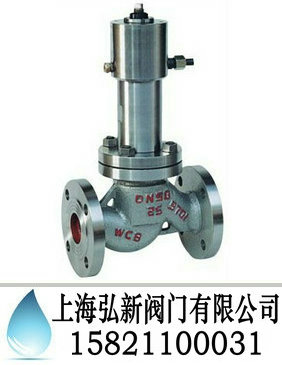

液动紧急切断阀

液动紧急切断阀概述：
液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站的液相与气相管路上，与远距离手摇油泵配套使用，利用液压控制阀门开启和关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。

液动紧急切断阀工作原理：
多只紧急切断阀利用二只手摇油泵控制，其中一只油泵工作，通过加压来打开切断阀。另一只油泵备用，防止第一只油泵损坏本阀不能正常工作，每只紧急切断阀前分别安装一个针型阀，通过针型阀的开关来控制。

液动紧急切断阀性能规范：

压力等级	20K 4.0MPa	油缸工作压力	≤6.0.Mpa
使用温度	-40~+80℃	油缸使用介质	混合锭子油 ，变压器油
使用介质	天然气，液化气，液氨	熔闭时间	±70℃
关闭时间	≤10秒	油缸开启压力	≥2.0MPa

  液动紧急切断阀主要外形连接尺寸：

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-*14	215	120
20	150	105	75	55	16	2	4-*14	255	120
25	160	115	85	65	16	2	4-*14	285	120
32	190	135	100	75	18	2	4-*18	300	160
40	200	145	110	85	18	3	4-*18	320	200
50	230	160	125	100	20	3	4-*18	380	240
65	290	180	145	120	22	3	4-*18	420	280
80	310	195	160	135	22	3	4-*18	450	320
100	350	135	190	160	24	3	8-*23	520	360
125	400	270	220	188	28	3	8-*25	558	400
150	480	300	250	218	30	3	8-*25	750	400
200	600	360	310	278	34	3	12-*25	950	450
