商品详细描述

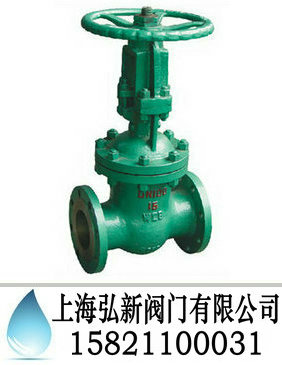

真空闸阀
真空闸阀
NKZ41H真空闸阀
真空闸阀NKZ41H真空闸阀【真空闸阀上海弘新阀门有限公司
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。

真空闸阀
型 号：NKZ41H
口 径：DN15-700
压 力：0.1-32Mpa
连接形式：法兰、焊接
结构形式：明杆、暗杆
密封结构：软密封、硬密封
可选驱动：手动、蜗轮、气动、电动
材质可选：铸铁、铸钢、不锈钢
上海弘新阀门有限公司
电 话：021-31263820
传 真：021-51069308
手 机：15300626002
邮 箱：hongxinfamen@126.com
网 址：http://www.51yjzq.com
地 址：上海松江工业区南乐路
弘新生产的真空闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式可选用明杆、暗杆，密封结构可选用软密封、硬密封，压力范围PN0.1-32Mpa，公称通径为DN15-700mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820
真空闸阀试验压力：
公称压力
PN/MPa		 试验压力/MPaSealtest
壳体强度试验 上密封试验 密封试验
1.0 1.5 1.1 1.1
1.6 2.4 1.8 1.8
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 8.6 7.0 7.0
10.0 15.0 11.0 11.0


真空闸阀使用范围：
产品类型 适用介质 适用温度/℃
NKZ41H型
NKZ44H型
NKZ944H-C型
NKZ941H型		 水、蒸汽、空气

 ≤425
NKZ41H(Y) 型
NKZ44H(Y)-I型
NKZ944H(Y)-I型
NKZ941H(Y) 型		 水、蒸汽、空气 ≤550

真空闸阀主要零件材料：
零件名称 阀体、阀盖 阀杆 闸板 密封面 阀杆螺母 填料 紧固件
NKZ44H型
NKZ41H-C型
NKZ944H-C型
NKZ941H型		 WCB 2Crl3 25 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢
NKZ44型
NKZ41Y-I型
NKZ944-I型
NKZ941型		 铬钼钢 20CrlMo1VA
38CrMoAlA		 铬钼钢 Y：硬质合金 铬钼钢

真空闸阀主要尺寸及重量：
公称通径
DN/mm		 公称压力
PN/MPa		 主要外形尺寸和连接尺寸/mm 阀门
重量
/kg		 附法兰尺寸/mm
L H D D1 D2 b f z-d W h D0 Dn
50 1.0 250 345 160 125 100 16 3 4-18 250 28 45 49 58
65 270 395 180 145 120 18 3 4-18 250 40 48 64 75
80 280 425 195 160 135 20 3 4-18 300 55 50 78 97
100 300 510 215 180 155 20 3 8-18 300 72 52 96 110
125 325 570 245 210 185 22 3 8-18 350 106 60 120 136
150 350 725 280 240 210 24 3 8-18 350 146 60 145 163
200 400 820 335 295 265 26 3 8-18 400 220 62 202 223
250 450 890 390 350 320 28 3 12-23 400 315 62 225 278
300 500 1070 440 400 368 28 3 12-23 450 398 65 303 330
350 550 1320 500 460 428 30 4 16-23 550 530 65 351 382
400 600 1450 565 515 482 32 4 16-25 550 690 65 398 432
450 650 1560 615 565 532 32 4 20-25 600 870 70 460 485
500 700 1720 670 620 585 34 4 20-25 650 1080 78 500 535
600 800 1880 780 725 685 36 5 20-30 700 1350 90 600 636
700 900 2085 895 840 800 40 5 24-30 750 1950 90 690 726
800 1000 2590 1010 950 905 44 5 24-34 800 2500 106 790 826
50 1.6 250 345 160 125 100 16 3 4-18 250 28 48 49 58
65 270 395 180 145 120 18 3 4-18 250 40 50 64 75
80 280 425 195 160 135 20 3 8-18 300 58 52 78 91
100 300 510 215 180 155 20 3 8-18 300 75 52 96 110
125 325 570 245 210 185 22 3 8-18 350 110 60 120 136
150 350 725 280 240 210 24 3 8-23 350 150 60 145 163
200 400 820 335 295 265 26 3 12-23 400 223 62 201 223
250 450 890 405 355 320 30 3 12-25 450 326 68 253 278
300 500 1070 460 410 375 30 3 12-25 550 432 70 303 330
350 550 1320 520 470 435 34 4 16-25 600 572 78 351 382
400 600 1450 580 525 485 36 4 16-30 650 740 90 398 432
450 650 1560 640 585 545 40 4 20-30 700 955 95 450 485
500 700 1720 705 650 608 44 4 20-34 750 1195 98 500 535
600 800 1880 840 770 718 48 5 20-41 800 1455 105 600 636
700 900 2085 g10 840 788 50 5 24-41 850 2110 110 690 726
800 1000 2590 1020 950 898 52 5 24-41 950 2630 115 790 826

真空闸阀主要尺寸及重量：
公称通径
DN/mm		 公称压力
PN/MPa		 主要外形尺寸和连接尺寸/mm 阀门
重量
/kg		 附法兰尺寸/mm
L H D D1 D2 b f Z-d W h DO Dn
50 2.5 250 345 160 125 100 20 3 4-18 250 30 48 49 64
65 270 395 180 145 120 22 3 8-18 250 43 52 66 82
80 280 425 195 160 135 22 3 8-18 300 60 55 78 95
1OO 300 510 230 190 160 24 3 8-23 300 79 62 100 117
125 325 570 270 220 188 28 3 8-25 350 114 68 125 144
150 350 725 300 250 218 30 3 8-25 350 157 72 151 172
200 400 820 360 310 278 34 3 12-25 400 243 60 201 223
250 450 890 425 370 332 36 3 12-30 450 345 85 253 278
300 500 1070 483 430 390 40 4 16-30 550 455 92 303 330
350 550 1320 550 4g0 448 44 4 16-34 650 615 98 351 382
400   1450 610 550 505 48 4 16-34 700 7g4 115 398 432
450 650 1560 660 600 555 50 4 20-34 750 1018 115 450 483
500 700 1720 730 660 61O 52 4 20-41 800 1250 120 498 535
600 800 1880 840 770 718 56 5 20-41 850 1528 130 598 636
700 900 2085 955 875 815 60 5 24-48 900 2265 140 688 726
800 1000 2590 1070 990 930 64 5 24-48 1000 2847 150 788 826

真空闸阀主要尺寸及重量：
公称通径
DN/mm		 公称压力
PN/MPa		 主要外形尺寸和连接尺寸/mm 阀门
重量
/kg		 附法兰尺寸/mm
L H D D1 D2 b f D6 f2 z-d W h D0 Dn
50 4．0 250 345 160 125 100 20 3 88 4 4-18 300 35 48 48 64
65 270 395 180 145 120 22 3 110 4 8-18 300 49 52 66 82
80 280 425 195 160 135 22 3 121 4 8-18 350 65 58 78 95
100 300 510 230 190 160 24 3 150 4.5 8-23 350 87 68 100 117
125 325 570 270 220 188 28 3 176 4.5 8-25 400 124 68 125 144
150 350 725 300 250 218 30 3 204 4.5 8-25 400 172 72 151 172
200 400 820 375 320 282 38 3 260 4.5 12-30 450 275 88 19g 223
250 450 890 445 385 345 42 3 313 4.5 12-34 550 392 102 251 278
300 500 1070 510 450 408 46 4 364 4.5 16-34 650 515 116 301 330
350 550 1320 570 510 465 52 4 422 5 16-34 750 684 120 34g 382
400 600 1450 655 585 535 58 4 474 5 16-41 850 902 142 396 432
