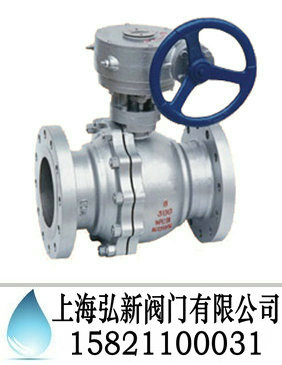

蜗轮法兰球阀
蜗轮法兰球阀
Q341F蜗轮法兰球阀
蜗轮法兰球阀Q341F蜗轮法兰球阀【蜗轮法兰球阀上海弘新阀门有限公司
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。

蜗轮法兰球阀
型 号：Q341F
口 径：DN15～250
压 力：0.1-10Mpa
连接形式：法兰、焊接
结构形式：直通式
密封结构：软密封、硬密封
可选驱动：手动、蜗轮、气动、电动
材质可选：铸钢、不锈钢
上海弘新阀门有限公司
电 话：021-31263820
传 真：021-51069308
手 机：15300626002
邮 箱：hongxinfamen@126.com
网 址：http://www.51yjzq.com
地 址：上海松江工业区南乐路
弘新生产的蜗轮法兰球阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN15～250mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820
蜗轮法兰球阀特点:
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

蜗轮法兰球阀主要零件材料:
序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢
B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE


蜗轮法兰球阀技术规范:
设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592 		ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598


蜗轮法兰球阀主要外形尺寸:
公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160

首先是中国的南水北调工程，仅北京郊区至市区70公里的长度内，用于阀门采购的金额就高达几千万元，那么整个南水北调工程对阀门的需求量则可想而知。其次，为解决用电紧张问题，规模性地上马水电项目不仅是中国政府的当务之急，也将是一项长期的任务。
