缩径球阀
缩径球阀

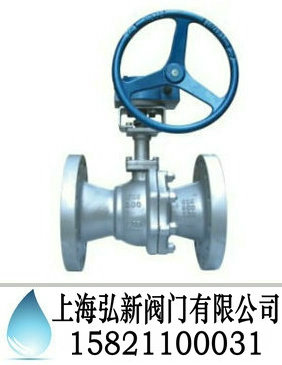

QS41F缩径球阀
缩径球阀QS41F缩径球阀【缩径球阀上海弘新阀门有限公司
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。

缩径球阀
型 号：QS41F
口 径：DN50-700
压 力：0.1-10Mpa
连接形式：法兰、焊接
结构形式：直通式
密封结构：软密封、硬密封
可选驱动：手动、蜗轮、气动、电动
材质可选：铸钢、不锈钢
上海弘新阀门有限公司
电 话：021-31263820
传 真：021-51069308
手 机：15300626002
邮 箱：hongxinfamen@126.com
网 址：http://www.51yjzq.com
地 址：上海松江工业区南乐路
弘新生产的缩径球阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN50-700mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820
缩径球阀订货型号编制及结构说明：
1. 缩径球阀的型号、规格的表示方法“阀门类型代号”用“QS”表示，规格用“公称通径×缩径”表示。例如：蜗轮传动固定球球阀 QS347F25-DN150×100
2. 缩径球阀的结构长度及法兰连接尺寸，均按“公称通径”的数值。
3. 缩径球阀的操作尺寸的数值（H、W）按缩径阀门的尺寸。


缩径球阀标准规范：
设计制造：GB12237-1989
法兰连接：GB9113，JB/T79，HG20592，SH3406
结构长度：GB12221-1989
焊接标准：GB12224-1989


PN1.6(Mpa)缩径球阀规格尺寸：
DN D d L H W
80×50 80 50 241 173 350
100×80 100 80 305 225 400
150×100 150 100 394 260 500
200×150 200 150 457 320 800
250×200 250 200 533 345 115
300×250 300 250 610 366 115
350×300 350 300 686 398 171
400×350 400 350 762 450 171
450×400 450 400 864 489 257
500×450 500 450 914 530 257
600×500 600 500 1067 612 257
700×600 700 600 1245 723 150


PN2.5(Mpa)缩径球阀规格尺寸：
DN D d L H W
80×50 80 50 241 175 350
100×80 100 80 305 225 400
150×100 150 100 394 268 500
200×150 200 150 457 315 98
250×200 250 200 533 342 115
300×250 300 250 610 366 115
350×300 350 300 686 398 171
400×350 400 350 762 450 171
450×400 450 400 864 489 257
500×450 500 450 914 530 257
600×500 600 500 1067 612 257
700×600 700 600 1245 723 150


PN4.0(Mpa)缩径球阀规格尺寸：
DN D d L H W
80×50 80 50 310 175 400
100×80 100 80 350 228 500
150×100 150 100 403 268 600
200×150 200 150 419 315 98
250×200 250 200 457 342 115
300×250 300 250 502 366 115
350×300 350 300 762 398 171
400×350 400 350 838 450 171
450×400 450 400 914 489 257
500×450 500 450 991 530 257
600×500 600 500 1143 612 257


PN6.4(Mpa)缩径球阀规格尺寸：
DN D d L H W
150×100 150 100 559 272 600
200×150 200 150 660 338 98
250×200 250 200 787 389 115
300×250 300 250 838 451 115
350×300 350 300 889 520 171
400×350 400 350 991 564 171
450×400 450 400 1092 625 257
500×450 500 450 1194 728 257
600×500 600 500 1397 856 257


PN10.0(Mpa)缩径球阀规格尺寸：
DN D d L H W
150×100 150 100 559 295 1050
200×150 200 150 660 327 116
250×200 250 200 787 374 171
300×250 300 250 838 445 171
350×300 350 300 889 515 257
400×350 400 350 991 550 257
450×400 450 400 1092 615 257
500×450 500 450 1194 700 150
600×500 600 500 1397 810 150
