膜片式电磁阀
膜片式电磁阀

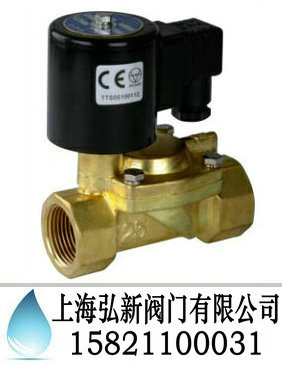

ZCS型膜片式电磁阀
膜片式电磁阀ZCS型膜片式电磁阀【膜片式电磁阀上海弘新阀门有限公司
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。

膜片式电磁阀
型 号：ZCS型
口 径：DN15-350
压 力：0.1-10Mpa
连接形式：螺纹、法兰
结构形式：先导活塞式
密封结构：软密封、硬密封
可选驱动：电动
材质可选：铸钢、黄铜、不锈钢
上海弘新阀门有限公司
电 话：021-31263820
传 真：021-51069308
手 机：15300626002
邮 箱：hongxinfamen@126.com
网 址：http://www.51yjzq.com
地 址：上海松江工业区南乐路
弘新生产的膜片式电磁阀，驱动方式可选用电动，连接方式可选用螺纹、法兰，结构形式可选用先导活塞式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN15-350mm，材质可选用铸钢、黄铜、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820
一、膜片式电磁阀技术参数
操作式 常闭 通电打开、断电关闭
 常开 通电关闭、断电打开（型号后加“-K”表示）
参数↓型号→ ZCS
介质温度 ≤60℃·
介质 水、柴油、空气、等常温液体和气体
通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
连接尺寸(G) 1/2 3/4 1 1-1/4 1-1/2 2
压力（Mpa） 0.03~0.8 0.1~0.8 0.15~0.8
功率    AC：15W、DC：20W AC:20W、DC:30W
电压偏差   允许波动±10%
材 料 阀体 黄铜、铸钢
密封 丁晴橡胶NBR
环境温度 -20~60℃
连接方式 内螺纹·法兰
电气连接 接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65
使用电压 AC220V  50Hz/60Hz、DC:24V·其余根据要求
特殊选配 BZCZP防爆电磁阀 ZCZP-X手动功能
 用于易燃易爆场合，防爆等级：dIIBT4 法兰连接
安装提示 优先采用线圈竖直向上，亦可根据需要安装
备注 DN200~300完全打开或关闭，至少需要0.1Mpa的压差


二、膜片式电磁阀产品特点
·先导活塞式
·膜片结构，密封性好
·介质洁净要求较低
·通用性强，价格实惠
·二十多年实际应用，品质可靠

三、膜片式电磁阀安装尺寸（mm）
通径DN 内螺纹连接 法兰连接
内螺纹 外形尺寸 外形尺寸 法兰尺寸
G L H L H D D1 D2 n-d b f
15 1/2 80 105
20 3/4 87 112
25 1 108 124
32 1-1/4 130 141
40 1-1/2 145 149 165 196 150 110 84 4-φ18 18 3
50 2 177 164 195 200 165 125 99 4-φ18 20 3
65       256 280 185 145 118 4-φ18 20 3
80       277 287 200 160 132 8φ18 22 3
100       350 330 220 180 156 8φ18 24 3
125       400 315 250 210 184 8φ18 26 3
150       480 350 285 240 211 8φ22 26 3
200       600 390 340 295 266 8φ22 26 3
250       730 430 395 350 319 12φ22 28 3
300       850 480 445 400 370 12φ22 28 4
350       980 605 505 460 429 16φ23 30 4

备注：常开阀高度=H+20mm，其它尺寸相同。
四、膜片式电磁阀产品用途
应用于楼宇自控、暖通空调、水厂、电厂、水利工程、环保水处理、太阳能设备、除尘吹灰、石油化工等行业。

五、膜片式电磁阀说明
介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
型号表示：BZCS-K-F，B：防爆；-K：常开；-F：法兰连接，内螺纹省略。
