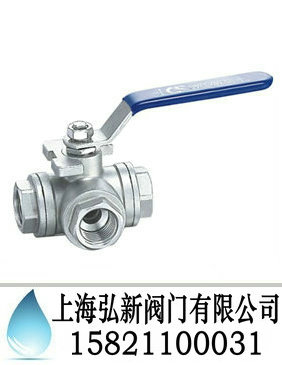

螺纹三通球阀
螺纹三通球阀
Q14F、Q15F螺纹三通球阀
螺纹三通球阀Q14F、Q15F螺纹三通球阀【螺纹三通球阀上海弘新阀门有限公司
按照科学的发展观，中国为确保今后经济协调发展及改善人民生活的需要，必然将基础设施建设，如水、电、气、热等放在重中之重，这恰恰是阀门的用武之地。

螺纹三通球阀
型 号：Q14F、Q15F
口 径：DN15～100
压 力：1.0-50MPa
连接形式：螺纹、法兰
结构形式：三通式
密封结构：软密封、硬密封
可选驱动：手动、蜗轮、气动、电动
材质可选：铸钢、不锈钢
上海弘新阀门有限公司
电 话：021-31263820
传 真：021-51069308
手 机：15300626002
邮 箱：hongxinfamen@126.com
网 址：http://www.51yjzq.com
地 址：上海松江工业区南乐路
弘新生产的螺纹三通球阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用螺纹、法兰，结构形式可选用三通式，密封结构可选用软密封、硬密封，压力范围PN1.0-50MPa，公称通径为DN15～100mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：021-31263820
螺纹三通球阀特点
1.螺纹三通球阀按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料，阀门的启团力小，开关轻便。
3.阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
4.具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
螺纹三通球阀性能参数与主要尺寸：
序号NO 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 球 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8


螺纹三通球阀L型主要尺寸：
SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
1 1 / 4 " 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
1 1 / 2 " 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

螺纹三通球阀T型主要尺寸：
SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
1 1 / 4 " 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
1 1 / 2 " 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650
