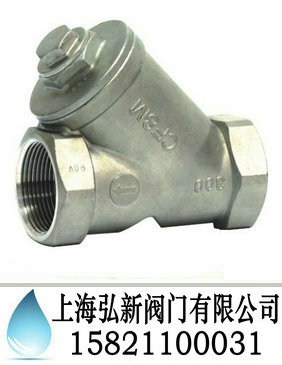

螺纹过滤器

螺纹过滤器概述：
螺纹过滤器主要用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。

螺纹过滤器工作原理：
螺纹过滤器主要安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

螺纹过滤器零件材料：

壳体材质	碳钢WCB、黄铜B62	不锈钢304、316、316L
滤框滤网材质	不锈钢304、316、316L
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别	BS5501:IIA、IIB、IIC
环境温度（℃）	-30~380	-80~450
公称压力（MPa）	0.6~5.0（150Lb~600Lb）
过滤精度（目/in）	10~300


螺纹过滤器连接尺寸：

公称通径DN(mm)	尺寸（mm）
	L		H		H1
	螺纹	法兰	螺纹	法兰	螺纹	法兰
15	90	140	75	73	105	103
20	100	150	85	88	123	127
25	110	160	95	93	140	137
32	130	180	102	100	152	148
40	160	220	117	115	170	168
50	190	230	140	155	174	195
