商品详细描述
 中文IC卡U盘采集型消费机POS-IC-USB-01 中文IC卡U盘采集型消费机POS-IC-USB-01
商品编号：荣士
商品价格：
商品说明：
型号 POS-IC-USB-01 工作频率 13.56（Mhz）
读卡时间 0.08（s） 品牌 荣士
电源功率 0.8（W） 感应距离 3-10（cm）
感应方式 非接触式读卡 适用卡类 Mifare one S50、S70系列
类型 感应式消费机，别名：售饭机|IC卡售饭机|消费机|IC卡消费机|智能卡消费机|食堂刷卡机|饭堂收费机

较之于同行的特点
易装、易用、免培训型；
提供最容易二次开发的控件，基本不需技术支持，可快速嵌入原有的一卡通系统；
刷卡扣费方式多样化，可按不同卡类型、餐次生成不同的定额自动扣费；
刷卡时可以显示姓名；
员工资料可以用execl电子表格导入，方便从旧系统导入员工数据；
每个表格都可以导出execl电子表格；
不存在丢失刷卡数据的问题；
U盘插入时自动弹出菜单，方便用户通过U盘采集刷卡记录或下传参数至消费机，用于不适合有线或无线联网的情况下；
设备采用简便的菜单式操作方法（按Func进入菜单），不看说明书也能轻松操作。
产品介绍
       POS-IC-USB-01消费机是 我公司自主研发一种简易化、智能化的新型消费机，广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高用户的管理效率和管理手段，是校园、企业一卡通的最主要组成部分。



产品特点
数 据 传 输：U盘采集刷卡记录或下传参数至消费机；
已存记录查询：具备脱机按键查询消费总额，消费累计次数，最后一餐的消费时间；
刷卡记录查询：具备脱机按键查询设备上所有消费过的卡号及其消费餐次，消费金额，卡内余额；
记 录 保 存：采用固化芯片储存方式储存，断电不会丢失数据；
消费卡余额查询：显示姓名，卡号，余额，累计消费金额及次数；
消 费 模 式：普通消费，定额消费，快捷键方式消费，每餐计次消费；
消 费 时 段：早餐时段，中餐时段，晚餐时段，夜宵时段；
遏制恶意消费：当日最大消费金额限制，当日最大消费次数限制，超额密码消费限制；
卡 有 效 期：可设定消费卡的使用期限，具备卡过期检验功能，此功能打开时，设备会检验消费卡有效使用期限，关闭时，设备将无需检验消费卡的使用期限；
卡类型：可设定8种类型的消费卡，可针对设备设置允许消费的类卡；
个 性 设 置：可自己设定开机文字显示， 待机LOGO画面显示（128*32黑白像素图片），售后服务热线显示（128*64黑白像素图片））；
可设背光时长：设备待机时液晶显示的背光时间长短可以设定，具体参数：20秒、50秒、80秒、200秒、就餐时间长亮、长亮；
刷卡响声设置：等待刷卡消费（打款）时响声可调为连续或者不连续

技术参数
1． 双面128*64四行中文液晶图形显示；
2． 发卡容量：65536张卡或更多。
3． 刷卡记录容量：50000条。
4． 支持Mifare one S50、S70卡，感应距离3~10cm。
5． 功耗<0.2W，平均电流<60mA，峰值电流<110mA。
6． 使用环境：工作温度-20~80℃。
7． 可自行更改开机文字和待机时的logo图片。
8． 双面液晶显示屏，方便使用者和操作者。
9．不用有线的联网方式，通U盘交换数据。
10．刷卡消费模式：普通模式、定额消费模式、快捷键方式、每餐几次模式。
11．软件功能：通过U盘采集刷卡记录或下传参数、查询消费总金额、采集记录。
12．外形：台式机，(尺寸:长×宽×高）288mm×178mm×90mm。

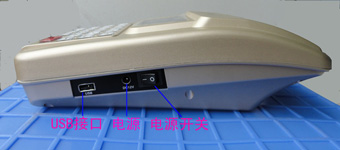

POS消费机接线示意图及网络结构图

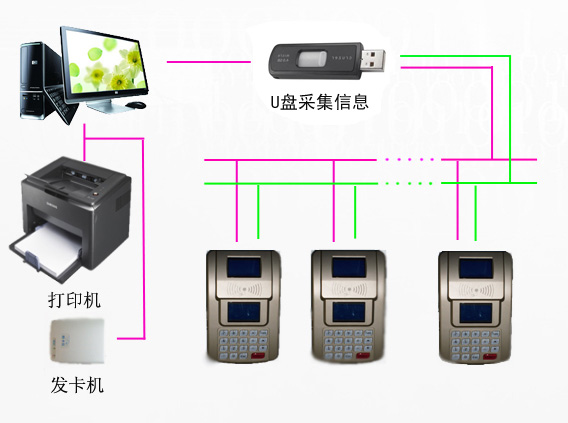

以下是网络布线示意图

POS消费机操作说明
 一、键盘区说明
按键      说明
＋ 数字的相加。如 3.5＋2.5=6
－ 数字的相减。如 5－2.8=2.2
× 数字相乘运算。如3×2=6
· 小数点。
Esc 返回上级或者返回
Enter 确认或者进入下级
Func 进入功能主菜单
▼ 往下
▲ 往上
 二、操作说明
（一）常规操作

设置1
1管理员密码设置 【Func】→【设置1】→【管理员密码】根据提示进行更改
 2机号设置 【Func】→【设置1】→【机号设置】输入管理员密码即可修改，同一网络机号必须唯一。
 3时间设置 【Func】→【设置1】→【时间设置】输入密码即可进行时间更改设置，时间格式：11-03-08 10:02:30 ，按【Enter】完成设置。
4背光延时设定 【Func】→【设置1】→【背光延时设定】输入密码，可选择：20s /50s /80s/ 200s /就餐时间长亮/长亮
5扣款时响声 【Func】→【设置1】→【扣款时响声】输入密码，选择‘连续’或‘不连续’
6各餐起止时间设置 【Func】→【设置1】→【各餐起止时间设置】→【早餐】、【午餐】、【晚餐】及【夜宵】各时间段进行设定，按【Enter】完成。
7卡内金额限制设置 【Func】→【设置1】→【卡内金额限制设置】→【最大金额】、【最小金额】及【下限报警金额】三项进行设定。
8单位代码 【Func】→【设置1】→【单位代码】输入管理员密码即可进行设置，如008（单位或班级编号）。
9允许卡类别设置 【Func】→【设置1】→【允许卡类别设置】有0到7八种不同类别卡可供选择。
10卡过期校验功能 【Func】→【设置1】→【卡过期校验功能】输入密码，选择‘打开’或者‘关闭’
11相同卡最小间隔 【Func】→【设置1】→【相同卡最小间隔设置】输入密码，根据需要进行同卡刷卡时间间隔设置（如1s：001）。
12更改咨询热线信息 【Func】→【设置1】→【更改咨询热线信息】此功能只能通过电脑软件联网编辑下传。
 设置2
 1消费累计方式设置 【Func】→【设置2】→【消费累计方式设置】→【每餐累计】和【每天累计】两种方式可供选择。
 2 消费模式设置 【Func】→【设置2】→【消费模式设置】→【普通模式】、【定额消费模式】、【快捷键方式】、【每餐记次】四种方式可供选择。
 3键盘输入最高限额 【Func】→【设置2】→【键盘输入最高限额】输入密码进入具体设置页面进行限额设置。
 4各餐最高限额设置 【Func】→【设置2】→【各餐最高限额】→【早餐】、【午餐】、【晚餐】及【夜宵】四餐进行限额设置。
 5各餐最高限次设置 【Func】→【设置2】→【各餐最高限次】→【早餐】、【午餐】、【晚餐】及【夜宵】四餐进行限次设置，最高63次。
 6 快捷键键值设置 【Func】→【设置2】→【快捷键键值设置】输入密码进入具体设置页面，有0-9十个键快捷键值设置。
 7卡类别定额设置 【Func】→【设置2】→【卡类别0定额设置】（0-7八种类别）→【早餐】、【午餐】、【晚餐】及【夜宵】四餐进行限次设置。
 查询
 1刷卡记录查询 【Func】→【查询】→【刷卡记录查询】→【Enter】进入详细页面
 2设备机号查询 【Func】→【查询】→【设备机号查询】→【Enter】进入详细信息页面
 3已存记录数查询 【Func】→【查询】→【已存记录数查询】→【Enter】进入详细信息页面
 4记录空间大小 【Func】→【查询】→【记录空间大小】→【Enter】进入详细信息页面
 5软件版本 【Func】→【查询】→【软件版本】→【Enter】进入详细信息页面
 6咨询热线 【Func】→【查询】→【咨询热线】→【Enter】进入详细信息页面

（二）U盘插入时的操作，（U盘插入时自动弹出菜单）


1 采集记录到U盘 【采集记录到U盘】→【Enter】输入管理员密码即可完成记录采集
2 删除已采集记录  【删除已采集记录】→【Enter】输入管理员密码即可把已经采集的记录删除掉
3 更新设备参数  【更新设备参数】→【Enter】输入管理员密码即可完成设备参数更新操作
4 更新挂失信息  【更新挂失信息】→【Enter】输入管理员密码即可完成挂失信息的更新
5 更新产品信息  【更新产品信息】→【Enter】输入管理员密码即可完成产品信息的更新

 备注：为了节省电能，当只由电池供电时U盘功能暂时失效 ！
整套系统配件清单

1、POS消费机 2 、12V电源适配器 3、 IC发卡机 4、 IC卡


U盘IC卡POS消费机整套系统标准方案
U盘IC卡POS消费机系统标准方案Word版本


终端用户文件包（易操作，免培训）  POS消费机说明书PDF    WORD版
经销商文件包
软件工程师专用的二次开发包,有问题请联系我公司技术人员 消费机C#例子代码
消费机dephi7源代码
消费机LOGO图片示例
消费机VB.NET例子代码
消费机VB源代码
消费机VFP源代码
优惠信息  按数量，希望能长期合
