商品详细描述

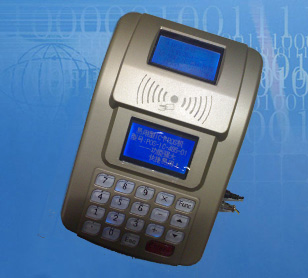

中文IC卡485通讯消费机POS-IC-485-01 中文IC卡485通讯消费机POS-IC-485-01
商品编号:荣士
商品价格:
商品说明:
型号 POS-IC-485-01 工作频率 13.56(Mhz)
读卡时间 0.08(s) 品牌 荣士
电源功率 0.8(W) 感应距离 3-10(cm)
感应方式 非接触式读卡 适用卡类 Mifare one S50、S70系列
类型 感应式消费机,别名:售饭机|IC卡售饭机|消费机|IC卡消费机|智能卡消费机|食堂刷卡机|饭堂收费机

较之于同行的特点
易装、易用、免培训型;
提供最容易二次开发的控件,基本不需技术支持,可快速嵌入原有的一卡通系统;
刷卡扣费方式多样化,可按不同卡类型、餐次生成不同的定额自动扣费;

刷卡时可以显示姓名;
员工资料可以用execl电子表格导入,方便从旧系统导入员工数据;
每个表格都可以导出execl电子表格;
不存在丢失刷卡数据的问题;
扩展型485通讯,不同于一般485通讯,干扰更小。速度更快;
设备采用简便的菜单式操作方法(按Func进入菜单),不看说明书也能轻松操作。

产品介绍
       POS-IC-485-01消费机是 我公司自主研发一种简易化、智能化的新型消费机,广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合,实现交易和结算的电子化、智能化,提高用户的管理效率和管理手段,是校园、企业一卡通的最主要组成部分。




产品特点
数 据 传 输 :串口或扩展型RS-485联网传输方式;
已存记录查询:具备脱机按键查询消费总额,消费累计次数,最后一餐的消费时间;
刷卡记录查询:具备脱机按键查询设备上所有消费过的卡号及其消费餐次,消费金额,卡内余额;
记 录 保 存:采用固化芯片储存方式储存,断电不会丢失数据;
消费卡余额查询:显示姓名,卡号,卡类型,余额,累计消费金额及次数;
消 费 模 式:普通消费,定额消费,快捷键方式消费,每餐计次消费;
消 费 时 段:早餐时段,中餐时段,晚餐时段,夜宵时段,支持跨天(跨零点)消费;
遏制恶意消费:当日最大消费金额限制,当日最大消费次数限制,超额密码消费限制;
卡 有 效 期:具备卡过期检验功能,此功能打开时,设备会检验消费卡有效使用期限,关闭时,设备将无需检验消费卡的使用期限;
卡 类 型 :可设定8种类型的消费卡,可根据不同卡类型设置不同的限额限次,可针对设备设置允许消费的类卡;
个 性 设 置:可自己设定开机文字显示, 待机LOGO画面显示(128*32黑白像素图片),售后服务热线显示(128*64黑白像素图片);
可设背光时长:设备待机时液晶显示的背光时间长短可以设定,具体参数:20秒、50秒、80秒、200秒、就餐时间长亮、长亮;
刷卡响声设置:等待刷卡消费(打款)时响声可调为连续或者不连续 ;


技术参数
1. 双面128*64四行中文液晶图形显示;
2. 发卡容量65536张卡或更多
3. 刷卡记录容量:50000
4. 支持Mifare one S50、S70卡,感应距离3~10cm。
5. 功耗<0.2W,平均电流<60mA,峰值电流<110mA。
6. 使用环境:工作温度-20~80℃。
7. 可自行更改开机文字和待机时的logo图片。
8. 双面液晶显示屏,方便使用者和操作者。
9.联网方式,采用扩展式的RS-485通讯。
10.刷卡消费模式:普通模式、定额消费模式、快捷键方式、每餐几次模式。
11.软件功能:支持远程挂失、解挂、查询设备是否在线、查询消费总金额、采集记录。

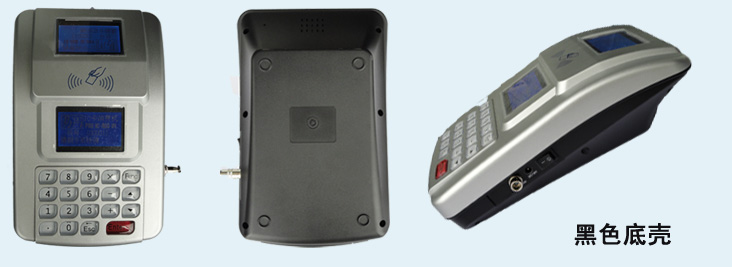

12.外形:台式机,(尺寸:长×宽×高)288mm×178mm×90mm。

POS消费机接线示意图及网络结构图


以下是网络布线示意图

POS消费机操作说明
 一、键盘区说明
按键      说明
数字的相加。如 3.52.5=6
数字的相减。如 52.8=2.2
× 数字相乘运算。如3×2=6
· 小数点。
Esc 返回上级或者返回
Enter 确认或者进入下级
Func 进入功能主菜单
往下
往上
 二、操作说明

设置1
1管理员密码设置 Func】→【设置1】→【管理员密码】根据提示进行更改
 2机号设置 Func】→【设置1】→【机号设置】输入管理员密码即可修改,同一网络机号必须唯一。
 3时间设置 Func】→【设置1】→【时间设置】输入密码即可进行时间更改设置,时间格式:11-03-08 10:02:30 ,按【Enter】完成设置。
4背光延时设定 Func】→【设置1】→【背光延时设定】输入密码,可选择:20s /50s /80s/ 200s /就餐时间长亮/长亮
5扣款时响声 Func】→【设置1】→【扣款时响声】输入密码,选择‘连续’或‘不连续’
6各餐起止时间设置 Func】→【设置1】→【各餐起止时间设置】→【早餐】、【午餐】、【晚餐】及【夜宵】各时间段进行设定,按【Enter】完成。
7卡内金额限制设置 Func】→【设置1】→【卡内金额限制设置】→【最大金额】、【最小金额】及【下限报警金额】三项进行设定。
8单位代码 Func】→【设置1】→【单位代码】输入管理员密码即可进行设置,如008(单位或班级编号)。
9允许卡类别设置 Func】→【设置1】→【允许卡类别设置】有07八种不同类别卡可供选择。
10卡过期校验功能 Func】→【设置1】→【卡过期校验功能】输入密码,选择‘打开’或者‘关闭’
11相同卡最小间隔 Func】→【设置1】→【相同卡最小间隔设置】输入密码,根据需要进行同卡刷卡时间间隔设置(如1s001)。
12更改咨询热线信息 Func】→【设置1】→【更改咨询热线信息】此功能只能通过电脑软件联网编辑下传。
 设置2
 1消费累计方式设置 Func】→【设置2】→【消费累计方式设置】→【每餐累计】和【每天累计】两种方式可供选择。
 2 消费模式设置 Func】→【设置2】→【消费模式设置】→【普通模式】、【定额消费模式】、【快捷键方式】、【每餐记次】四种方式可供选择。
 3键盘输入最高限额 Func】→【设置2】→【键盘输入最高限额】输入密码进入具体设置页面进行限额设置。
 4各餐最高限额设置 Func】→【设置2】→【各餐最高限额】→【早餐】、【午餐】、【晚餐】及【夜宵】四餐进行限额设置。
 5各餐最高限次设置 Func】→【设置2】→【各餐最高限次】→【早餐】、【午餐】、【晚餐】及【夜宵】四餐进行限次设置,最高63次。
 6 快捷键键值设置 Func】→【设置2】→【快捷键键值设置】输入密码进入具体设置页面,有0-9十个键快捷键值设置。
 7卡类别定额设置 Func】→【设置2】→【卡类别0定额设置】(0-7八种类别)→【早餐】、【午餐】、【晚餐】及【夜宵】四餐进行限次设置。
 查询
 1刷卡记录查询 Func】→【查询】→【刷卡记录查询】→【Enter】进入详细页面
 2设备机号查询 Func】→【查询】→【设备机号查询】→【Enter】进入详细信息页面
 3已存记录数查询 Func】→【查询】→【已存记录数查询】→【Enter】进入详细信息页面
 4记录空间大小 Func】→【查询】→【记录空间大小】→【Enter】进入详细信息页面
 5软件版本 Func】→【查询】→【软件版本】→【Enter】进入详细信息页面
 6咨询热线 Func】→【查询】→【咨询热线】→【Enter】进入详细信息页面
