齿轮扫描 齿轮参数测试-优尔鸿信检测


齿轮作为机械传动系统的核心部件，其精度直接影响设备的传动效率、噪声控制和服役寿命。齿轮的齿形、齿距、齿向等参数偏差会引发传动噪声、振动加剧乃至承载能力下降。传统接触式检测虽能获取基础尺寸，但面对复杂曲面或高精度要求的齿轮时，存在效率低、数据维度不足的局限。SP25齿轮扫描技术依托高精度三维扫描与智能分析软件，实现了齿轮全齿廓的快速测量与性能评估


参考标准：AGMA 2000-A88、DIN 3962、ISO 1328 、JIS 1702 等标准参数及精度等级测量

测试参数：

1.精度等級 2.Ff：齿轮形状误差  3.Fp：周节累计误差 4.Fp：单个周节误差 5.Fu：相邻周节误差 6.Rp：周节变化 7.Fr：径向跳动                          8.F：齿轮总偏差 9.C：齿廓鼓形 10.fHβ：螺旋线斜率误差 11.Fβ：螺旋线总偏差 12.Сβ：螺旋线鼓形 13.Dimension over balls：跨双球量棒距14.Span over teeth：跨越n齿公法线长度

SP25齿轮扫描  优尔鸿鸿信专业第三方检测  齿轮参数测试

测试过程及案例：



1：将客户提供的齿轮参数在齿轮扫描软体进行设定（如上左图所示）

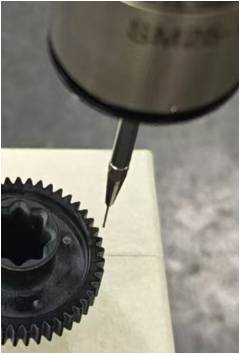

2：将产品进行定位装夹

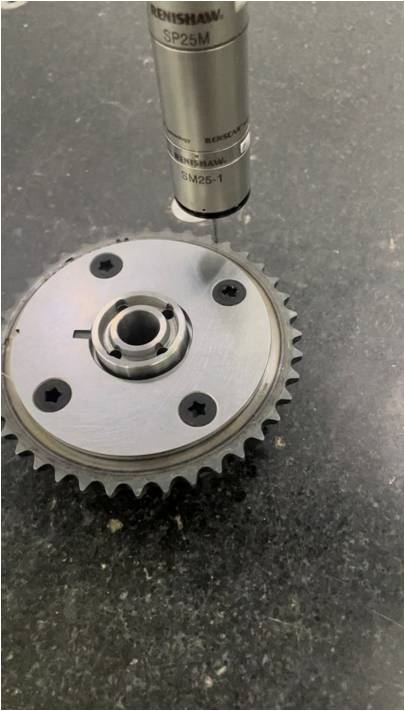

3：在产品上取定位特征作为参考基准，利用齿轮扫描软体自动生成该齿轮样品的程序进行检测（如上右所示）

测试结果

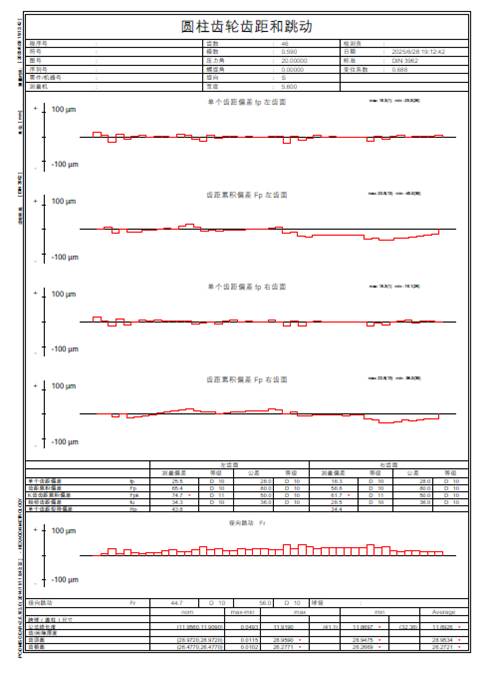

通过测试可得出齿顶圆直径、齿根圆圆直径、齿距偏差、齿形误差、齿向误差、公法线长度等关键参数（如下图所示）

优尔鸿信检测  齿轮扫描测试  齿轮参数测试
