金属断裂分析

断口分析-金属断裂分析-韧性断裂-优尔鸿信检测

失效分析（Failure Analysis）是一项关键的技术活动，旨在确定产品失效的原因和机制，以便采取预防措施，提高产品的可靠性和安全性。

优尔鸿信检测昆山实验室失效分析服务范围：

              1）金属材料及零部件失效分析

                   铁、铝、钢等金属合金材料在使用过程中出现的异常情况
                   例如：不良/黑线/花斑/麻点/异色/异物/斑点/条纹状等不良、开裂&断裂不良

             2）高分子材料失效分析
                   橡胶、塑料等塑料产品在使用过程中出现的异常情况
                   例如： 产品开裂、氢脆、表面异色、异物/麻点、起皮/条纹状、起泡/雾化等不良等

韧性断裂一般表现为过载断裂，即零件截面处所承受的实际应力超过材料的屈服强度或强度极限而发生的断裂。通常零件设计时将零件截面处实际应力控制在材料的屈服强度以下，所以一般不会出现韧性断裂。可机械产品将经历设计、选材、加工制造、装配直至使用维修过程，存在各种复杂因素，所以韧性断裂失效仍无法完全避免

金属断裂分析  断口分析  材料失效分析   优尔鸿信检测

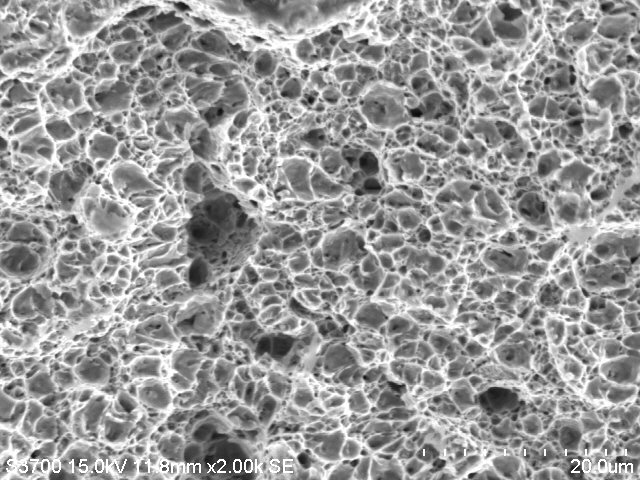

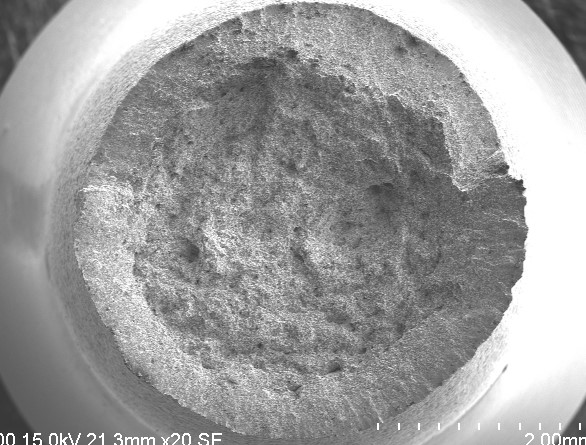

一般来说，材料强度提高，塑性降低，则放射区增大明显，而纤维区变化不大。韧性断裂的微观形态特征：韧窝。韧窝又称孔坑、微孔或微坑等。韧窝是材料在微区范围内因塑性变形产生的显微空洞，经形核、长大、聚集，最后相互连接导致断裂后在断口表面留下的痕迹。韧窝的形状则同破坏的应力状态有关，常见的有等轴韧窝、剪切韧窝和撕裂韧窝。韧窝的大小深浅取决于第二相的数量、分布，以及基体的塑性变形能力，如第二相少、均匀分布，基体塑性变形能力强，则韧窝大而深
