[技术分享】---三次元五方向测针校准

一、五方向测针的定义

五方向测针是一种多角度触发式测针配置，允许测针在五个不同方向（通常是前、后、左、右、下）进行测量，无需更换测头或重新校准。其核心目的是提高测量效率，减少测针更换次数，尤其适用于复杂工件的多角度特征测量。

二、五方向测针的结构与配置

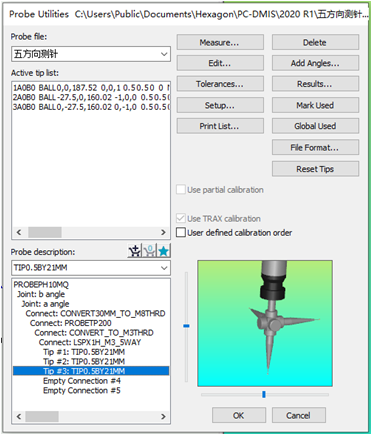

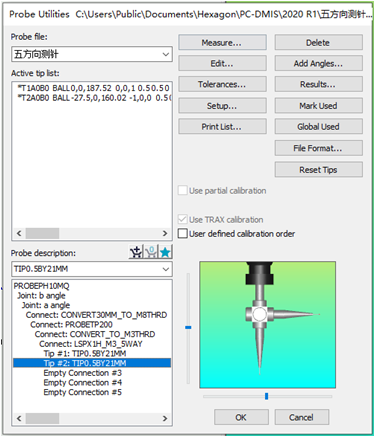

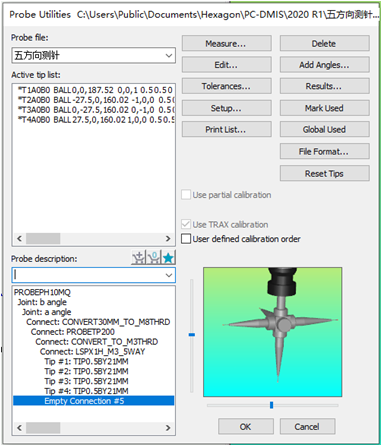

五方向测针包含5个空连接，分别对应不同方向：空连接1：垂直向下; 空连接2：X+方向; 空连接3：Y+方向; 空连接4：X-方向; 空连接5：Y-方向

三、五方向测针的校验方法

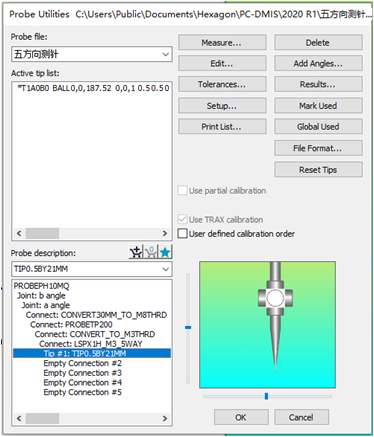

1.标准球调整：若测针与标准球干涉，需调整标准球支撑杆方向，使其与需校验的1号针（方向向下）平行，再进行校验。

2.角度关联：使用双标准球校验时，需通过T1A0B0关联两个标准球的位置。

3.安装要求：尽量保持2号、4号针连线与X轴平行，3号、5号针连线与Y轴平行，以减少测量误差。

四、校验注意事项：

1.五方向测针的5个测针直径无需一致，可根据实际测量需求选择不同规格。

2.校验时需确保测针与标准球无干涉，必要时调整支撑杆或双标准球校验。
