CT主要测试功能：

金属/塑料等制件内部孔隙

电子元器件内部缺陷分析

失效模式/机制分析

组合件装配观察

PCB焊接质量CT扫描

【测试案例】-手机传输线短路检测

在现代电子设备中，手机数据传输线是实现手机与其他设备（如电脑、充电器等）之间数据传输和充电功能的重要部件。然而，由于长期使用、弯折、挤压等原因，传输线内部可能会出现短路故障，影响其正常使用。传统的检测方法往往难以准确、直观地定位短路位置，而CT扫描技术作为一种先进的无损检测手段，为解决这一问题提供了新的途径。

检测过程：

1. 样品准备：选取疑似存在短路故障的手机数据传输线作为检测样品，对其外观进行初步检查，记录可能存在的损伤部位。
2. 扫描设置：将传输线放置在CT扫描设备的检测台上，根据传输线的尺寸和材质，设置合适的扫描参数，如管电压、管电流、扫描层厚等，以确保获得清晰的图像。
3. 扫描成像：启动CT扫描设备，对传输线进行全方位扫描，获取一系列断层图像。扫描过程中，设备会自动采集数据并传输到计算机进行处理。

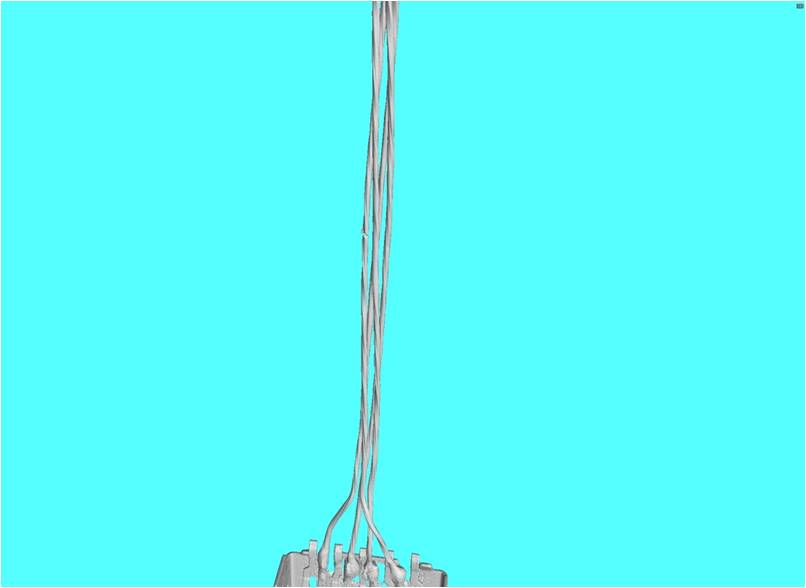

4. 图像分析：利用专业的图像处理软件对扫描得到的图像进行分析，通过观察传输线内部的导线结构、绝缘层情况等，查找可能存在的短路点。可以对图像进行三维重建，从不同角度观察传输线内部的情况，提高检测的准确性

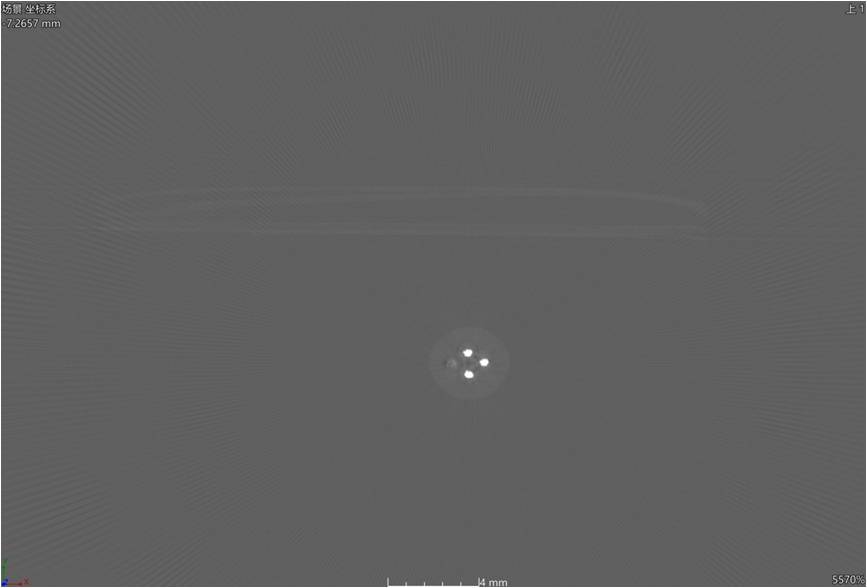

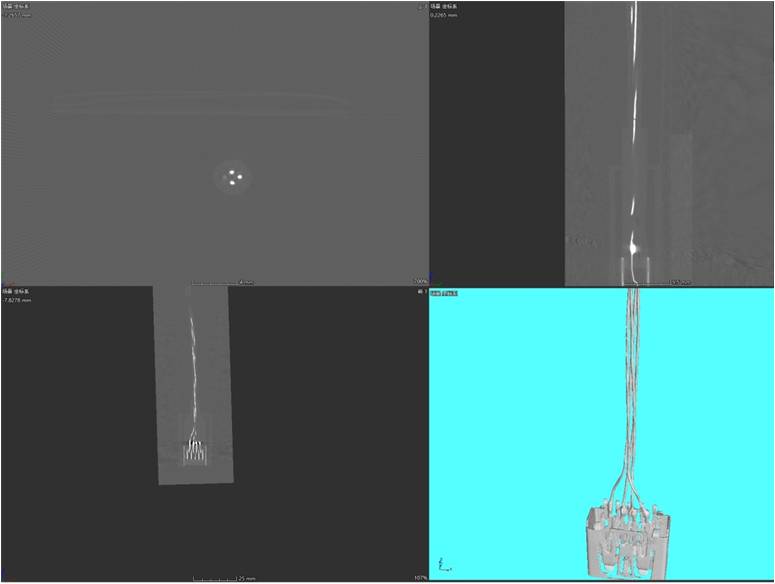

检测结果分析：通过CT扫描，成功检测出了传输线内部的短路位置。在扫描图像中，可以清晰地看到短路部位导线之间的连接情况，以及绝缘层的损坏情况。与传统的检测方法相比，CT扫描能够提供更直观、准确的检测结果，大大提高了故障定位的效率。

CT扫描检测的结论：CT扫描技术在检测手机数据传输线短路情况中具有明显的优势，能够提供无损、高精度、直观的检测结果。
