优尔鸿信检测昆山实验室  工业CT检测  CT无损检测  综合性第三方检测中心


工业CT,即工业计算机断层扫描技术,是一种无损检测技术,它通过X射线旋转照射被测物体,然后通过计算机重建出物体的内部结构,使得我们可以像看透明物体一样,清晰地观察到产品内部的细节。

主要功能:

金属/塑料等制件内部孔隙

电子元器件内部缺陷分析

失效模式/机制分析

组合件装配观察

PCB焊接质量CT扫描


在工业生产中,焊缝融深检测是用于评估焊接工艺的关键指标之一,它反映了焊接金属材料在焊接过程中的熔深程度。进行金属焊接时,焊缝附近的原材料会部分受热融化,融深就是指这部分融化的深度,这与焊接质量密切相关。如果融深不够,就会出现焊缝缺陷、焊缝内部的裂缝;如果融深过大,有可能破坏母材,削弱断面。常用的焊缝融深检测方法包括钻孔法、超声波检测、X射线检测等,这些方法能够直接或间接地测量焊缝的融化深度,从而评估焊接质量。检测标准有ISO17639 - 2003(金属材料焊缝的破坏性试验 - 焊缝宏观和微观检验)、GB/T226 - 2015(钢的低倍组织及缺陷酸蚀检验法)等。在实际应用中,可能会使用CT技术辅助焊缝融深检测。CT扫描具有高分辨率成像、能提供三维图像等优点,或许可以更清晰地显示焊缝内部的情况,包括融深的具体数值以及焊缝内部是否存在缺陷等。相较于传统的焊缝融深检测方法,CT扫描可能在检测精度、全面性等方面具有一定优势,但同时也存在成本高昂、有辐射暴露风险等缺点。

检测目的

-测量焊缝融深度:使用特定的仪器和测量方法,测量焊缝的融深程度,通常以毫米(mm)作为单位。

-       观察焊缝形态:通过目视或显微镜观察焊缝的形态,判断融深是否符合设计要求,例如焊缝的平整度、凹凸度等。

-       对比标准要求:将测量结果与相关标准或规范进行对比,评估焊缝的融深是否满足要求

检测过程:根据设备的检测要求,对样品进行合理的固定和定位,确保在扫描过程中样品位置稳定。精心设置工业CT的扫描参数,包括管电压、管电流、扫描时间、层厚等。这些参数的合理设置对于获取清晰、准确的内部图像至关重要。

启动工业CT设备进行扫描,采集产品的二维断层图像数据。扫描完成后,利用专业的图像重建软件对采集到的数据进行处理和重建,生成三维立体图像

焊缝融深检测.工业CT扫描.内部缺陷分析.推荐优尔鸿信检测

检测结果分析

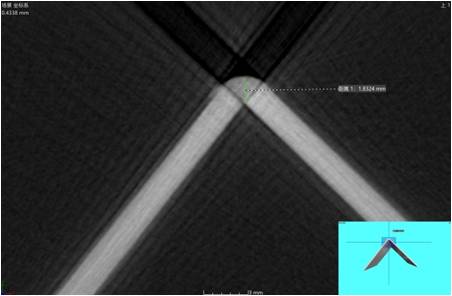

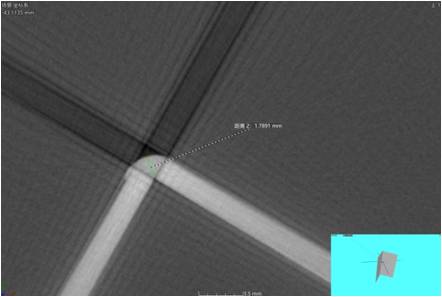

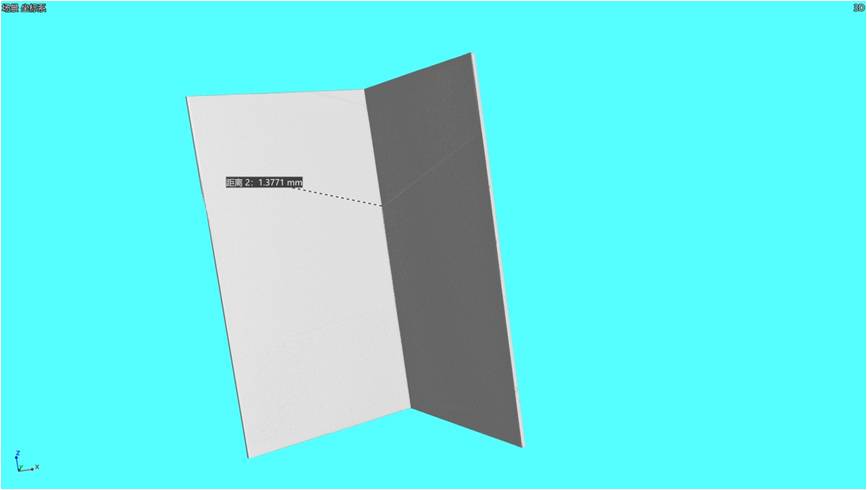

CT图像显示焊缝的融深达到了设计要求的标准范围,且焊缝的形态、结构等符合相关规范,焊缝均匀、无明显缺陷,关节面(类比焊缝结合处)平整、光滑,可以判定焊缝融深情况正常。设计要求焊缝融深为1 - 2mm,CT检测结果显示融深在这个范围内,且焊缝外观良好,就可认为检测合格

CCT扫描检测的结论

本案例通过运用工业CT扫描技术对有焊缝产品进行检测,依据客户提供的标准进行分析,充分展示了该检测方法在准确性、完整性、深入性、针对性和规范性方面的优势。这种高质量的检测和分析为产品质量控制提供了有力支持,有助于企业及时发现产品存在的问题并采取有效措施加以改进,从而提高产品质量,满足客户需求
