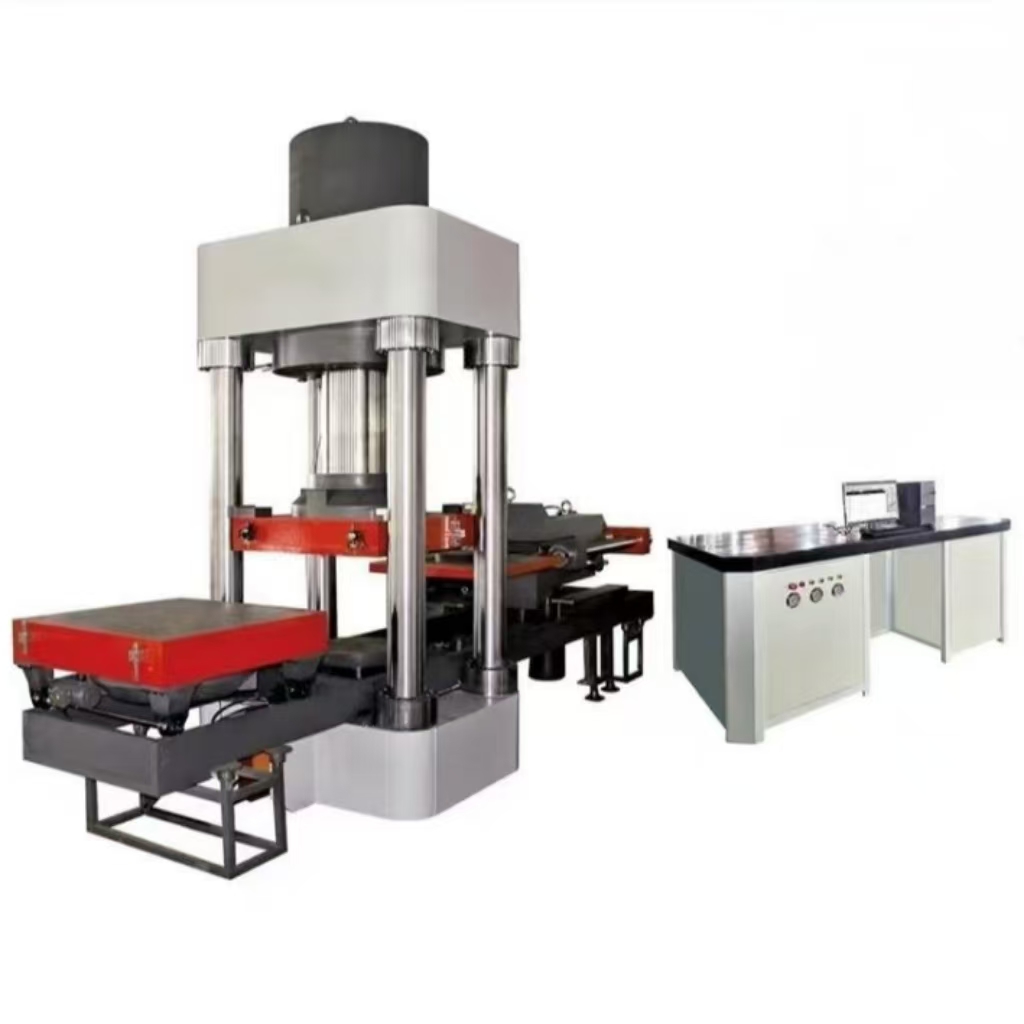

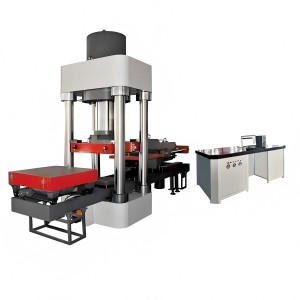

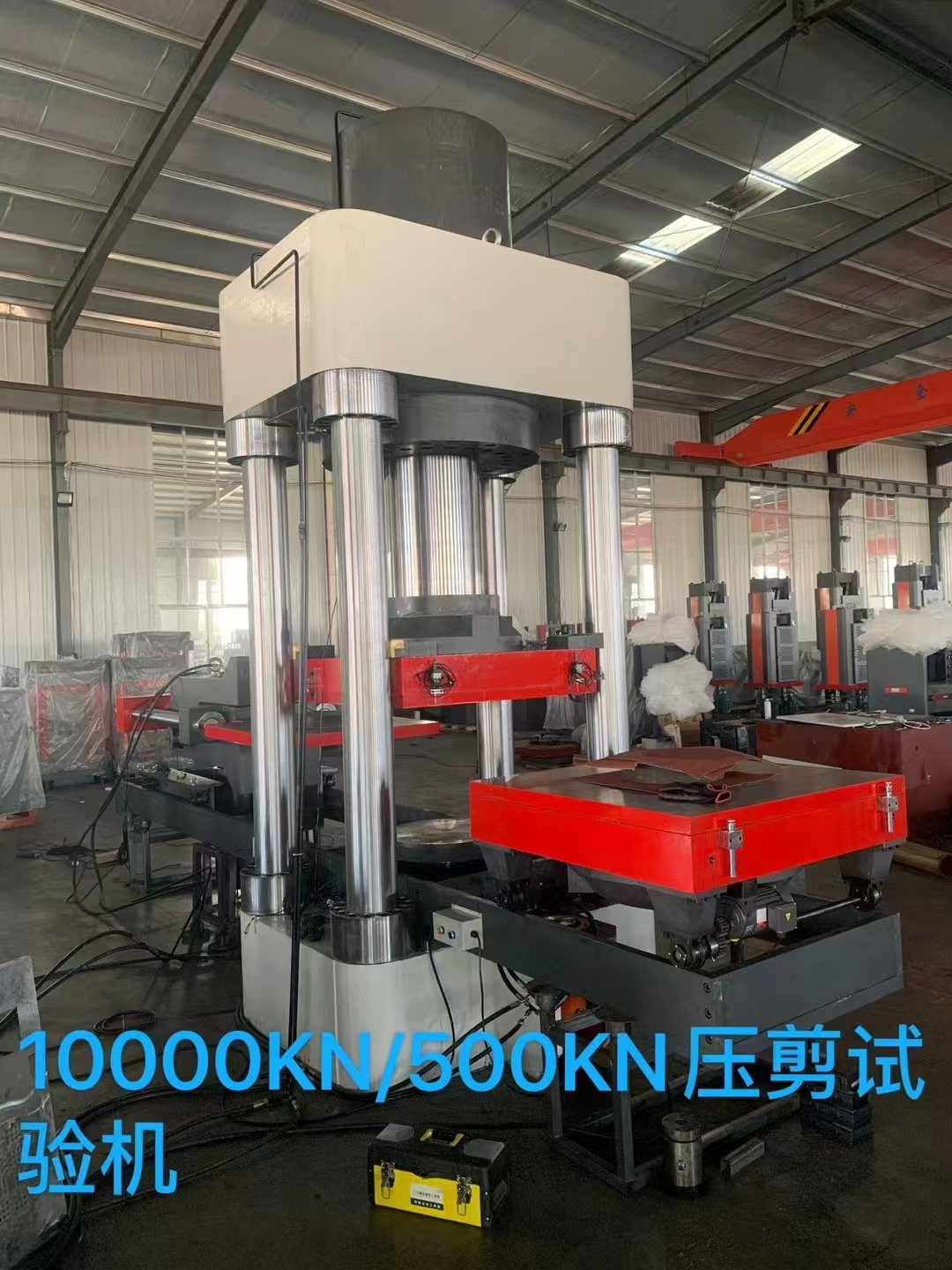

YJW-10000型 微机控制电液伺服压剪试验机

一、产品概述：

YJW-10000型微机控制电液伺服压剪试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其主要结构由试验主机框架、剪切机架、转角测量机架、主油源(液压动力源)、电气控制系统等组成，试验力10000kN，试验机准确度等级0.5级。微机控制电波伺服压剪试验机主要用于各种桥梁板式、盆式橡胶支座在抗压、抗剪切力的复杂条件下，检测支座的轴向径向抗压、抗剪、转角力学试验;可进行橡胶支座的抗压强度、抗压弹性模量、抗剪粘结性能、抗剪老化、摩擦系数、转角等试验，也可以进行混凝土等其他材料试样的弹性模量及压缩性能检测。

二、执行标准:

GB/T2611《试验机通用技术要求》；

GB/T3159《液压式试验机》；

JB/T11582《压剪试验机》；

GB20688.4《橡胶支座 第四部分:普通胶支座》；

GB/T17955《球型支座技术条件》；

JT/T4公路桥梁板式橡胶支座》；

JT/T391《公路桥梁盆式橡胶支座》；

TB/T1893《铁路桥梁板式橡胶支座》；

TBTT2331《铁路桥梁盆式支座》；

TBTT3320《铁路桥梁球式支座》；

三、主要技术参数：

●试验力:10000KN;

●准确度等级:0.5级;

●示值相对误差:土0.5%;

●有效测量范围:1%-F·S(全量程不分档):

●结构:四柱框架;

●上下压板距离调节方式:油缸调节;

●立柱间距离:1090mm;

●上下压板间距离:800mm;

●压板尺寸:1050mmx1050mm;

●主油缸活塞行程:800mm;

●主油缸活塞位移速度:0-100mm/min;

●位移测量范围:0-1000mm;

●轴向变形测量范围:0-20mm;

●径向变形测量范围:0-10mm;

●变形测量分辨力:0.001mm:

●主机外形尺寸:6000mmx1650mmx4150mm:

●控制柜尺寸:2240 mmx1310mmx1000 mm;

●整机功率:20kW;

●输入电压:380V(三火一零)

●控制柜重量:1200kg:

●主机重量:40000kg;

剪切试验部分：

●水平剪切力:2000 KN;

●示值相对误差:土0.5%;

●水平活塞行程:250mm;

●剪切板尺寸:1050mmx1050mm

●拉伸速度:0-100mm/min:

●位移测量范围:0-250mm;

●位移测量分辨力:0.01mm;

转角试验部分：

●转角顶出力:600KN;

●示值相对误差:±0.5%:
