工业CT，即工业计算机断层扫描技术，是一种无损检测技术，它通过X射线旋转照射被测物体，然后通过计算机重建出物体的内部结构，使得我们可以像看透明物体一样，清晰地观察到产品内部的细节。

主要功能：

金属/塑料等制件内部孔隙

电子元器件内部缺陷分析

失效模式/机制分析

组合件装配观察

PCB焊接质量CT扫描

【案例分享】电脑内存板CT无损检测-内部缺陷分析

【背景】在工业生产和质量控制领域，对于材料内部结构的精确检测至关重要。孔隙率作为衡量材料质量和性能的一个关键指标，能够反映材料的致密程度以及内部缺陷情况。工业CT（Computed Tomography）技术凭借其非接触、高精度的检测优势，成为检测孔隙率的重要手段。而VW50093是一项针对相关检测的标准规范，本案例聚焦于利用工业CT检测孔隙率并确保符合VW50093标准的实际操作与成果

【检测目的】本次CT无损检测的对象是某汽车零部件制造企业生产的一批金属铸件。该企业为保证产品质量和性能，依据VW50093标准对这批铸件的孔隙率提出严格要求，规定孔隙率必须控制在一定范围内，以确保产品在后续使用过程中的可靠性和安全性。

【检测过程】

将待检测的金属铸件进行清洁处理，去除表面的油污、杂质等，以避免对检测结果产生干扰。

同时，根据设备的检测要求，对样品进行合理的固定和定位，确保在扫描过程中样品位置稳定。

根据铸件的材质、尺寸和VW50093标准的精度要求，精心设置工业CT的扫描参数，包括管电压、管电流、扫描时间、层厚等。

这些参数的合理设置对于获取清晰、准确的内部图像至关重要。

启动工业CT设备进行扫描，采集铸件内部的二维断层图像数据。

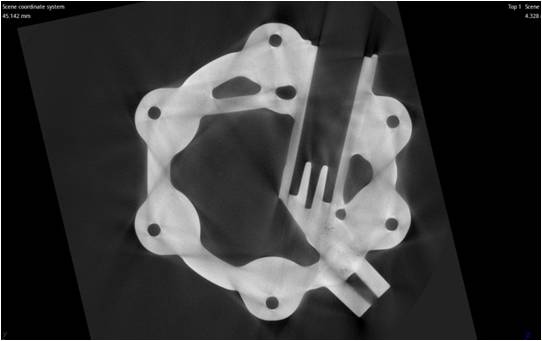

扫描完成后，利用专业的图像重建软件对采集到的数据进行处理和重建，生成三维立体图像，直观呈现铸件内部的孔隙分布情况。

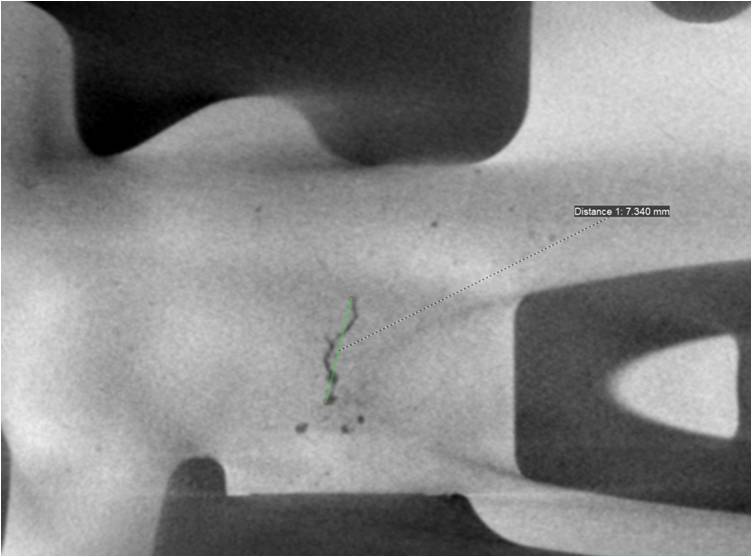

【CT无损检测结果分析】

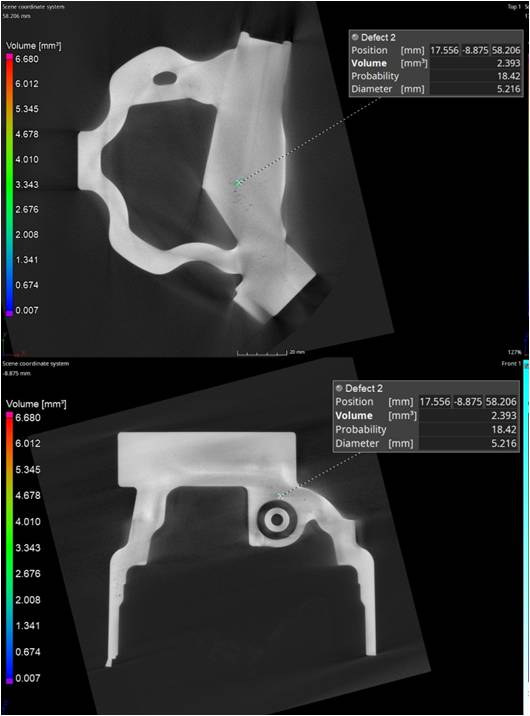

1. 图像分析：运用专门的图像分析软件对重建后的三维图像进行分析。

该软件能够自动识别图像中的孔隙区域，并对孔隙的大小、形状、位置等信息进行详细记录。

2. 孔隙率计算方法：根据VW50093标准规定的计算方法，通过软件统计孔隙的总体积与铸件总体积的比例，从而得出孔隙率。

在计算过程中，充分考虑到孔隙的各种形态和分布情况，确保计算结果的准确性。

【CT扫描检测的结论】：

根据对比分析结果，对这批铸件的质量进行综合评估。对于孔隙率符合标准的铸件，判定为合格产品；对于孔隙率超出标准的铸件，进一步分析其产生原因，如铸造工艺缺陷、原材料质量问题等，并提出相应的改进措施
